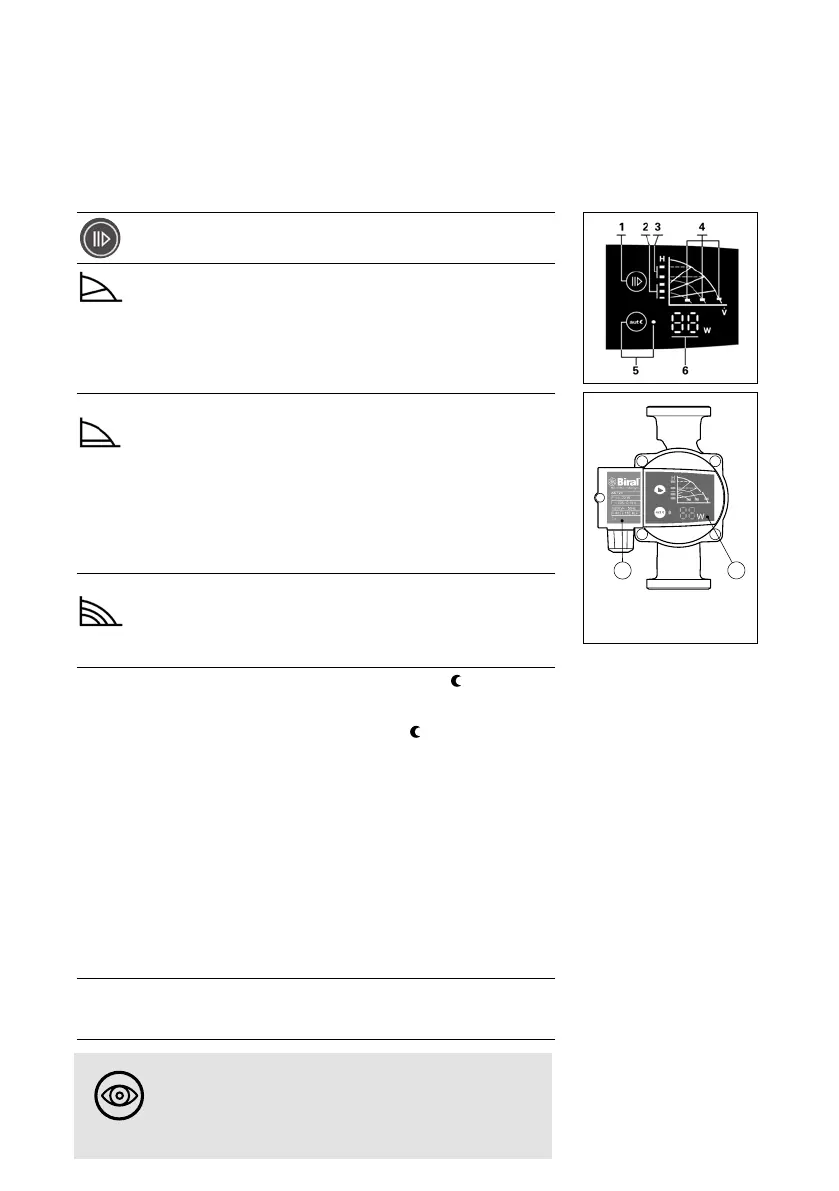

7. Impostazioni
7.1 Tipo di regolazione
1) Tasto di comando
2) Funzionamento regolato: pressione proporzionale (pp)
Pertinente nei seguenti impianti:
– Sistemi a due tubi con valvole termiche e
– cavi lunghi
– valvole con ampio campo di funzionamento
– elevata perdita di carico
– Pompe circuito primario con elevata perdita di carico
3) Funzionamento regolato: pressione costante (cp)
Ha senso nei seguenti sistemi:
– Sistemi a due tubi con valvole termiche e
– altezza manometrica >2m
–
ricircolo naturale (riscaldamento a circolazione naturale)
– con perdita di carico ridotta
– Pompe circuito primario in impianti con perdita di carico
ridotta
– Riscaldamento dal suolo con valvole termostatiche
– Riscaldamenti monotubo
4) Funzionamento non regolato: regime costante (cs)
Il punto di funzionamento può essere impostato in modo otti-
male regolando il regime (tasto A2). Pertinente per gli impian-
ti con usso in volume costante: Impianti di climatizzazione,
pompe di calore, pompe di alimentazione delle caldaie, ecc.
5) Abbassamento automatico notturno Aut.
Se la temperatura di mandata nell’impianto scende di
10 – 15 °C (min. 0.1 °C/min.), dopo circa 2 ore la potenza
della pompa viene abbassata sul «min
».
Se la temperatura di mandata sale di 10 °C, viene imme-
diatamente commutato l’esercizio di regolazione LED
acceso: la funzione «Abbassamento automatico notturno»
è attivata.
Nota bene: In caso di regime costante I, II o III, la funzione
«Abbassamento automatico notturno» viene disattivata.
Afnché la funzione «Abbassamento automatico notturno»
funzioni senza problemi è necessario che siano soddisfatte le
seguenti condizioni:
– La pompa deve essere installata nella mandata del riscal-
damento. Essa non funzione nel riusso.
– Il riscaldamento deve disporre di una regolazione della
temperatura del liquido.
6)
Quando la rete è inserita, l’indicatore mostra la potenza
assorbita attualmente dalla pompa. Il funzionamento anomalo
della pompa viene indicato con «- -».
