Rechte Kameraseite
6 OPTICAL OUT und OPTICAL IN
Der Glasfaser-Eingang und -Ausgang erlaubt Kabellängen von bis zu 45 Kilometern,
soferndas optionale SFP-Glasfasermodul installiert ist.
7 SDI OUT
SDI-Ausgang zum Anschluss an einen Mischer oder andere Geräte.
8 SDI IN
Über den SDI-Eingang kann der Kamerabediener das ausgegebene Programm (PGM)
betrachten.
9 Referenzeingang
Erlaubt die Synchronisierung mehrerer Kameras mit Genlock über ein Blackburst- oder
Tri-Level-Referenzsignal.
10 Stromversorgung
12–24V-Buchse für die Stromversorgung und – wo möglich – zum Aufladen des Akkus.
Näheres finden Sie im Abschnitt „Blackmagic Studio Camera – rechte Kameraseite“
in diesem Handbuch.

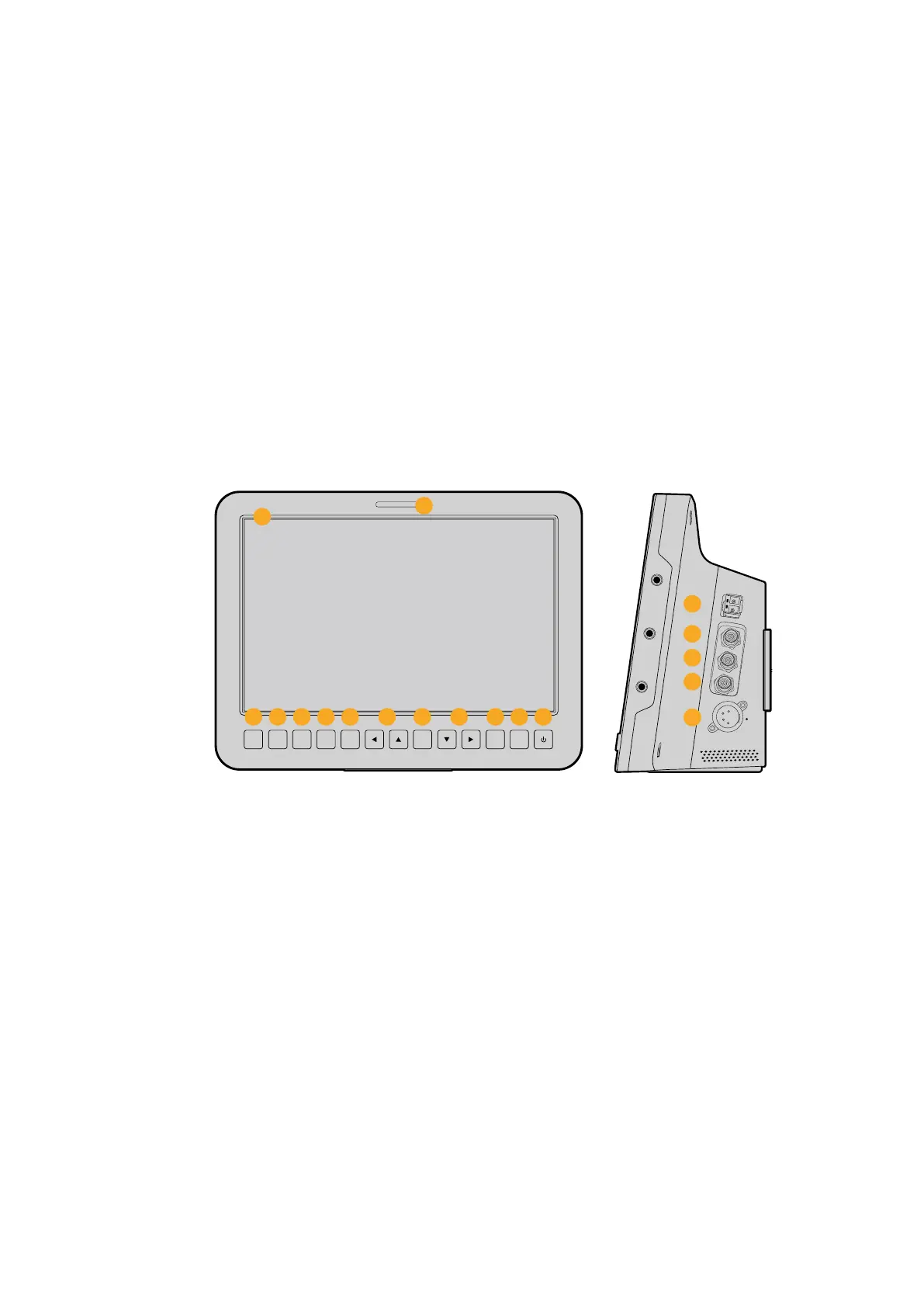

Kamerarückseite
11 10-Zoll-LCD
Für das Monitoring der Live-Kamera- oder Programmausgabe oder zur Menüansicht.
Näheres finden Sie im Abschnitt „Einstellungen für das Monitoring“ in diesem Handbuch.
12 Rückwärtiges Tally-Licht
Im erleuchteten Zustand zeigt es dem Kamerabediener an, dass seine Kamera gegenwärtig
auf Sendung ist.
13 FOCUS-Taste
Einmaliges Drücken der FOCUS-Taste zur automatischen Scharfstellung (Autofokus)
oderzweimaliges Drücken zur Anzeige von Focus Peaking auf dem LCD.
14 IRIS-Taste
Einmaliges Drücken für Belichtungsautomatik (Auto Exposure).
15 PTT-Taste
Push-to-Talk-Taste zum Sprechen gedrückt halten. Zweimaliges Drücken der PPT-Taste
in schneller Folge ermöglicht die handfreie Kommunikation. Erneutes Drücken bringt das
standardmäßige Verhalten zurück.
16 PGM-Taste
Das Drücken der Programmtaste bewirkt den Wechsel zwischen der Live-Kameraausgabe
und der Programmausgabe vom Mischer-Regieraum.
17 LUT-Taste
Die Look-Up-Table-Taste ist gegenwärtig nicht ausgeführt.
