右面板
6
光纤输入
/
输出
光纤输入和输出接口，安装选购的
SFP
光纤模块后可实现长达约
45
公里的传输距离。
7
SDI
输出
SDI
输出可用来连接切换台或其他设备。
8
SDI
输入
摄影师可通过这一接口查看
PGM
节目输出。
9
同步输入
具备同步锁相功能，可通过黑场或三电平信号同步多部摄影机。
10
电源输入
电源
12
–
24V
电源输入接口，可用于连接电源或为电池充电。
详情请参阅本手册“
Blackmagic
Studio
Camera
-
右面板”部分的内容。

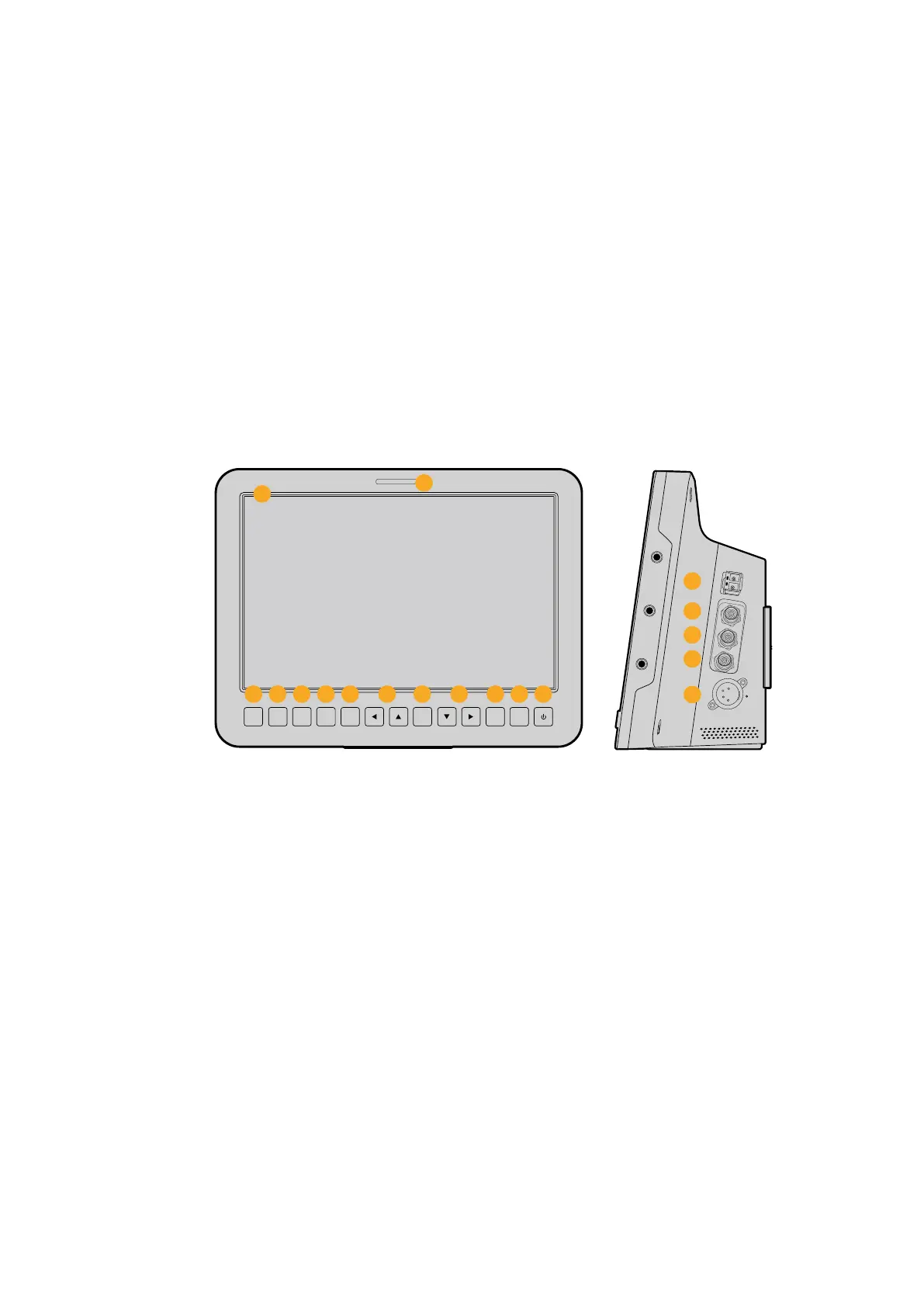

后面板
11
10
英寸
LCD
可实时监看摄影机输出画面或节目输出画面，也可用来查看菜单。详情请参阅本手册
“ 监 看 设 置 ”部 分 的 内 容 。
12
背面
Tally
灯
亮起时代表该摄影机的信号画面当前处于直播状态，起到提醒摄影师注意的作用。
13
对焦按钮
按此按钮一次可自动对焦，按两次可在
LCD
屏幕上显示峰值对焦。
14
光圈按钮
按此按钮一次可自动曝光。
15
PTT
对讲按钮
按住不放可进行通话。连按两次可开启免提通信。再次按下按钮可回到默认状态。
16
PGM
节目按钮
按下该按钮可在摄影机实时输出画面和来自控制室切换台的节目输出画面之间切换。
17
LUT
查找表按钮
目前尚不可用。
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
11
12
13 14
15
2016 21
17
221918 18
253253
摄影机功能
