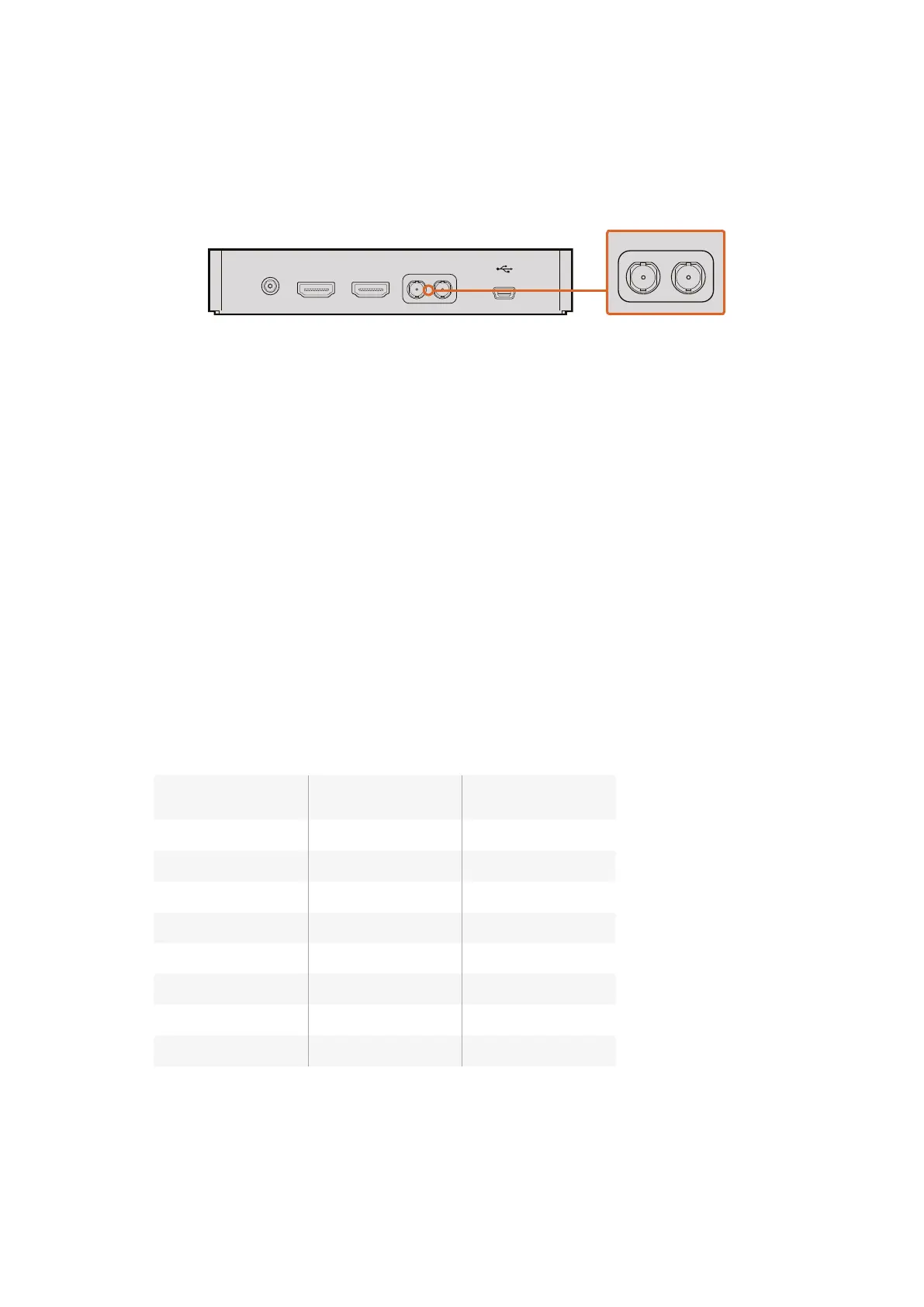

리코더에 연결
Studio Camera
의 출력을 녹화하려면
,
카메라
SDI
출력을
Blackmagic Hyperdeck Shuttle
과 같은
SSD
리코더의
SDI
입력에 연결하면 됩니다
.
그런 다음
, Hyperdeck
의
SDI
출력을
Studio Camera
의
SDI
입력에 연결하면 카메라
LCD
로 녹화 영상을 볼 수 있습니다
.
카메라의
SDI
출력을
Hyperdeck
의
SDI
입력에 연결하고
Hyperdeck
의
SDI
출력을 카메라의
SDI
입력에 연결해 녹화 영상을 모니터링할 수 있습니다
.
Blackmagic3G-SDI Arduino Shield
를
사용해 탈리 연결하기
탈리 출력 커넥터가 탑재된
SDI
스위처를 사용할 경우
,
탈리 출력을
Blackmagic 3G-SDI Arduino
Shield
에 연결해
Blackmagic Studio Camera
로 탈리 신호를 전송할 수 있습니다
.
다시 말해
, SDI
프로그램 리턴 피드를 통해
ATEM
스위처를 사용하지 않는 경우에도
Blackmagic
카메라에서
탈리를 사용할 수 있습니다
.
예를 들어
,
스위처의 병렬 탈리 포트는
Blackmagic Shield
의
D2~D9
핀에 연결되며
,
쉴드의
SDI
출력은
Blackmagic Mini Converter SDI Distribution
등의 분배 증폭기를 통해 모든
Blackmagic
카메라에 연결됩니다
.
이런 방식으로
8
개의
Blackmagic
카메라에 탈리를 전송할 수 있습니다
.
Blackmagic
카메라 번호와 스위처의 탈리 출력 번호는 반드시 일치해야 합니다
.
다시 말해
,
핀이
각 카메라 번호와 일치하도록 사용자 지정 커넥터를 연결해야 할 수도 있습니다
.
스위처의 탈리
커넥터에 있는 일반
GND
는 반드시
Arduino Shield
핀에 연결해야 합니다
.
아래 표를 통해
Blackmagic
카메라 번호가 스위처의 탈리 출력과 매칭되어 이후
Blackmagic
Arduino Shield
핀에 연결되는 방식을 확인할 수 있습니다
.
Blackmagic
카메라 번호
스위처
입력 번호
Arduino
핀
1 1 D2
2 2 D3
3 3 D4
4 4 D5
5 5 D6
6 6 D7
7 7 D8
8 8 D9
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
322322
Blackmagic3G-SDI Arduino Shield
를 사용해 탈리 연결하기
