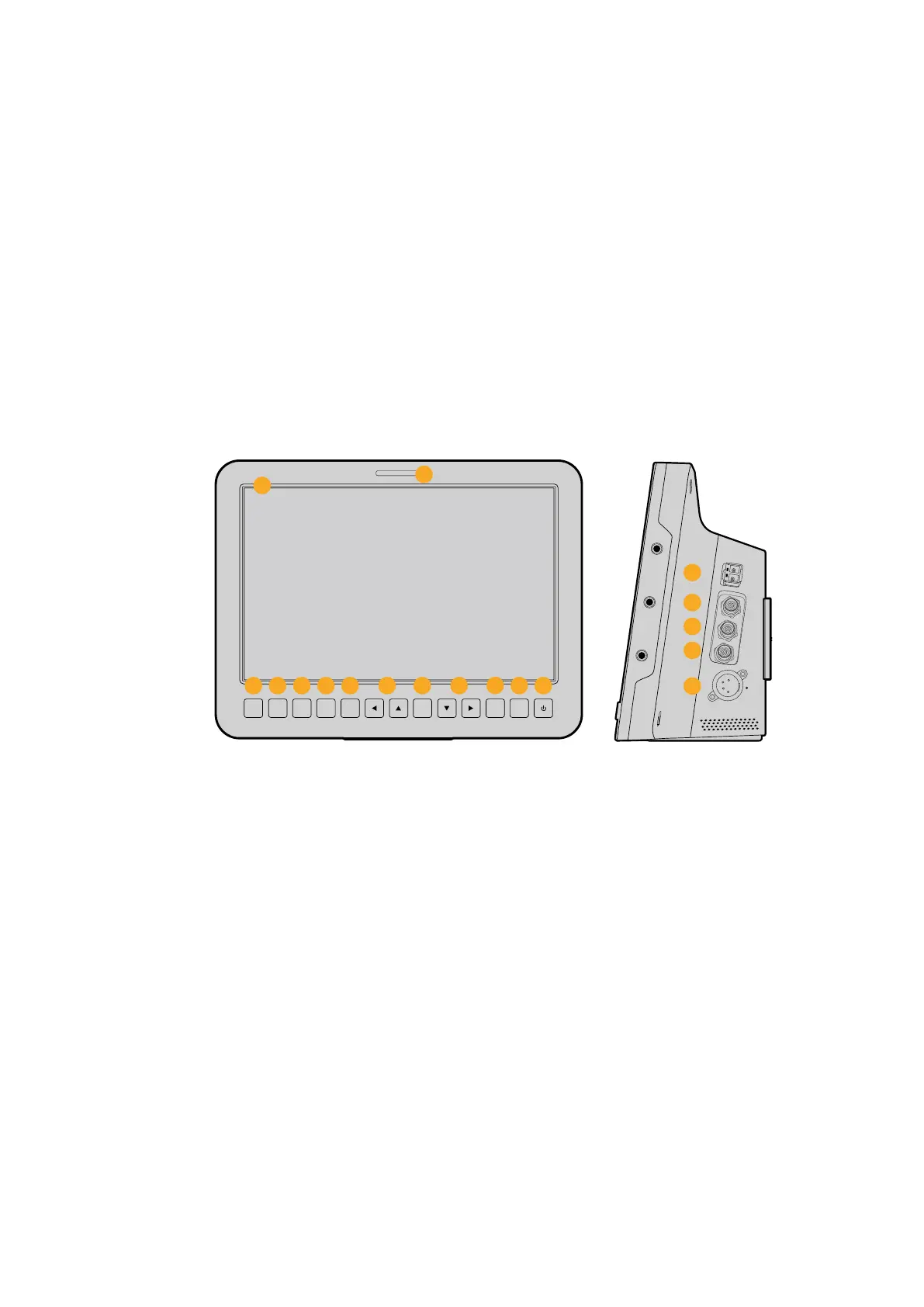

Правая сторона
6
OPTICAL IN/OUT
Оптический вход и выход позволяет передавать сигнал на расстояние до
45
км при
установке дополнительного модуля
SFP.
7
SDI OUT
Выход
SDI
для подключения к видеомикшеру или другому устройству
.
8
SDI IN
Вход
SDI
позволяет оператору просматривать программное изображение
(PGM).
9
REF
Вход для синхронизации нескольких камер
c
помощью сигнала
blackburst
или
tri-level.
10
Силовой разъем
Вход
12–24
В для подключения источника питания и
зарядки встроенной аккумуляторной батареи
(
при ее наличии
).
Подробнее см
.
раздел
«Blackmagic Studio Camera
— правая сторона
».
Задняя панель
11
10-
дюймовый ЖК
-
ДИСПЛЕЙ
Предназначен для просмотра живого сигнала камеры
,
программного изображения и работы
с меню
.
Подробнее см
.
раздел
«
Настройки мониторинга
».
12
Индикатор состояния на задней панели
Предназначен для оператора
.
Если индикатор горит
,
сигнал камеры передается в эфир
.
13
Кнопка
FOCUS
Нажмите один раз для автоматической фокусировки и два раза для выделения контуров
изображения на ЖК
-
дисплее
.
14
Кнопка
IRIS
Нажмите один раз для автоматической установки экспозиции
.
15
Кнопка
PTT
Нажмите и УДЕРЖИВАЙТЕ для передачи голосового сигнала
.
Нажмите два раза подряд для
включения связи
.
Нажмите еще раз для возврата к исходной настройке
.
16
Кнопка
PGM
Нажмите кнопку
PGM
для переключения между живым сигналом камеры и программным
изображением из аппаратной с видеомикшером
.
17
Кнопка
LUT
В настоящее время не используется
.
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
11
12
13 14 15
20
16
2117
22
1918 18
346346
Функции камеры
