Левая сторона
2
Выход
HDMI
Разъем
HDMI
позволяет подключать внешние мониторы
,
такие как
Blackmagic
Video
Assist,
для просмотра изображения и навигации по меню
.
Независимо от разрешения
записи сигнал всегда выводится в
1080HD.
При необходимости можно включить рамки
кадрирования
,
гистограмму и индикаторы уровня звука
.
Подробнее см
.
раздел
«
Настройки
мониторинга
».
3
Порт расширения
Разъем
DB-HD15.
Используется для подключения внешнего источника питания и
дистанционного управления
,
а также как синхровход
.
Подробнее см
.
раздел
«
Кабель для
порта расширения на
Blackmagic
Micro
Studio
Camera
4K».
4
Кнопка
MENU
Предназначена для вывода меню камеры при подключении экрана через
HDMI-
интерфейс
.
5
Переход вверх
Используется для навигации по меню
.
6
Переход вниз
Используется для навигации по меню
.
7
Кнопка
SET
Используется для подтверждения выбранной настройки меню
.
8
Кнопка питания
Нажмите эту кнопку
,
чтобы включить
Blackmagic
Micro
Studio
Camera
4K.
Нажмите и
удерживайте
,
чтобы выключить камеру
.

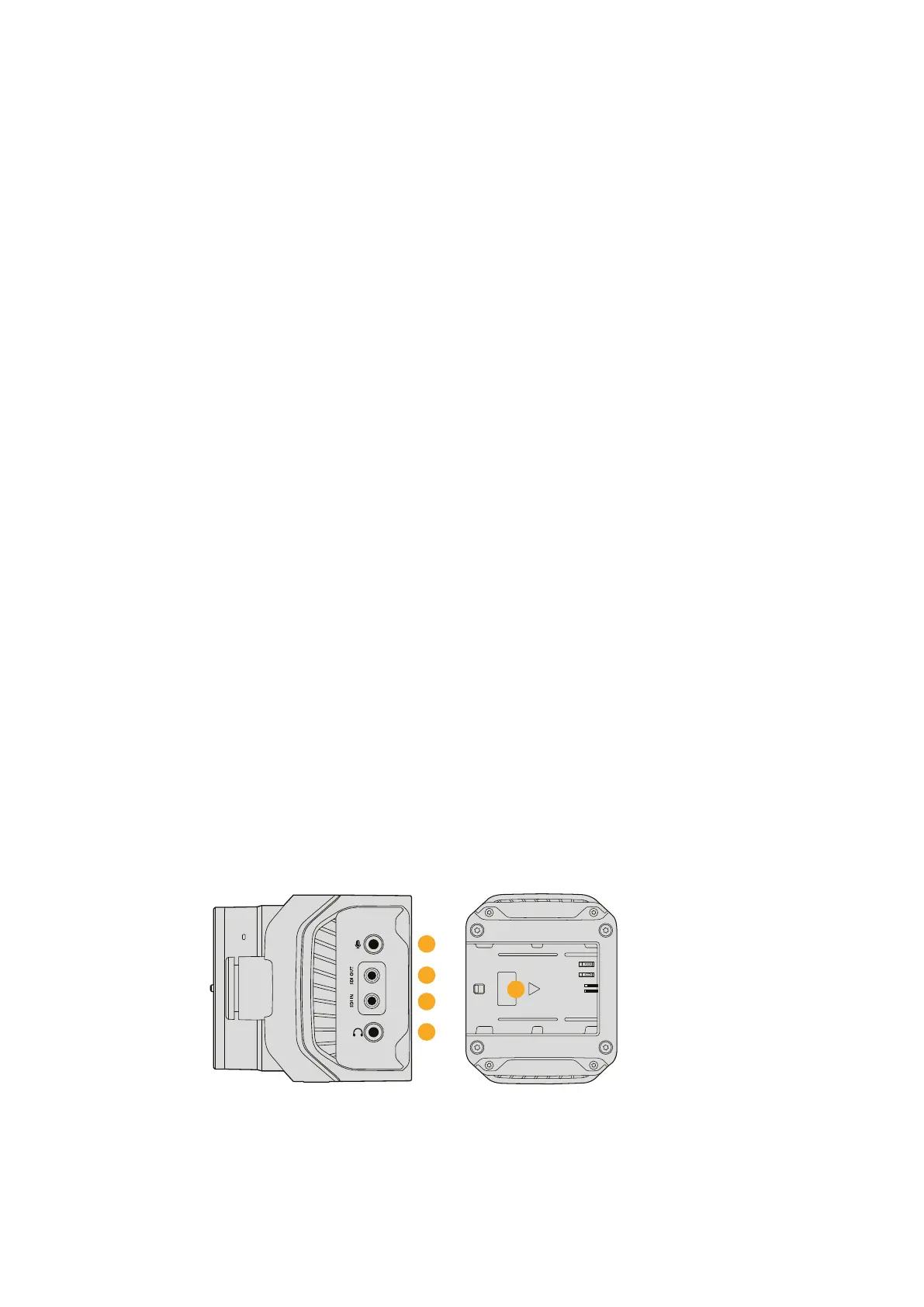

Правая сторона
9
Аналоговый аудиовход
Стереоразъем диаметром
3,5
мм с выбором микрофонного или линейного сигнала из меню
.
10
SDI
OUT
Выход
SDI
для подключения к видеомикшеру
,
внешнему рекордеру или другому устройству
.
11
SDI
IN
Вход
SDI
для управления камерой с видеомикшера АТЕМ или модуля
Blackmagic
3G-SDI
Arduino
Shield.
12
Подключение гарнитуры
Разъем
3,5
мм для двусторонней связи при подключении
iPhone-
и
Android-
совместимой
гарнитуры
.
Дважды нажмите кнопку
«
пуск
/
пауза
»
на наушниках для включения режима
двусторонней связи
,
для отключения нажмите кнопку еще раз
.
9
10
11
12
13
348348
Функции камеры
