ライトパネル
6
 光ファイバー入 力
/
出 力（
OPTICAL

IN/OUT
）
別売りの
SFP
光ファイバーモジュールがインストールされている場 合、光ファイバーを介した入
出力で最長
28
マ イ ル（ 約
45km
）の ケ ー ブ ル を 接 続 可 能 。
7

SDI
出 力（
SDI

OUT
）
スイッチ ャー や 他 の デ バイス 接 続 用 の
SDI
出力。
8

SDI
入 力（
SDI

IN
）
SDI
入 力 を 使 用 し て 、カ メ ラ マ ン が プ ロ グ ラ ム（
PGM
）出 力 を 確 認 。
9
 リ フ ァ レ ン ス 入 力（
REF
）
複 数のカメラをブラックバーストまたは
3
値 シンクリファレンス信 号 にゲ ンロック。
10
 電源
必要に応じて、電源供給およびバッテリー充電用の
12-24V
電 源 入 力 。 詳 細 は 、こ の マ ニ ュ ア ル の
「
Blackmagic Studio Camera -
ライトパネル」セクションを参照してください。

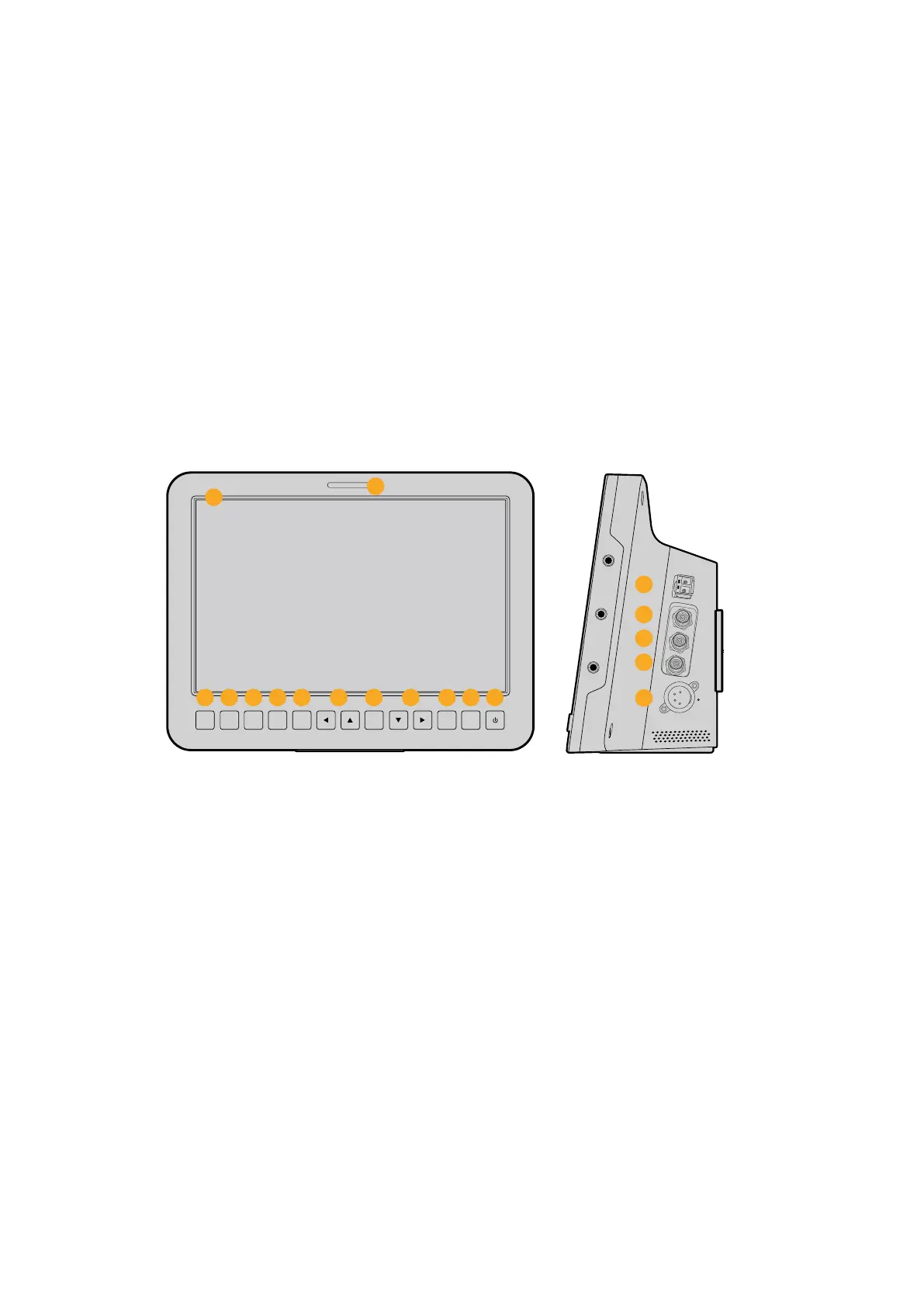

リアパネル
11

10
インチ
LCD
ライブカメラ出力 やプ ログラム 出力のモニタリング、メニューの 表 示 。詳 細 については 、このマニュ
アル の「モニタリング 設 定 」セクションを参 照してください 。
12
 リアタリーライト
カメラが「ライブ」になると、点 灯してカメラオペレー ターに 知らせま す。
13
 フ ォ ー カ ス ボ タ ン（
FOCUS
）
1
回 押 すと自動フォーカス、
2
回 押 すとフォーカスピーキングが
LCD
に 表 示 され ま す。
14
 ア イ リ ス ボ タ ン（
IRIS
）
1
回押すと露出が自動設定されます。
15
 プ ッ シ ュ・トゥ・ト ー ク・ボ タ ン（
PTT
）
ボタンを押しながら話ができます。同ボタンを
2
度押しすると、ハンズフリーでもコミュニケーション
可能です。再度ボタンを押すと、デフォルト設定に戻ります。
16
 プ ロ グ ラ ム ボ タ ン（
PGM
）
スイッチャーコントロールルームからライブカメラ出力とプログラム出力が切り替えられます。
17
 ル ッ ク ア ッ プ テ ー ブ ル ボ タ ン（
LUT
）
現在未対応。
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
11
12
13 14
15
2016 21
17
221918 18
5858
カメラの機 能
