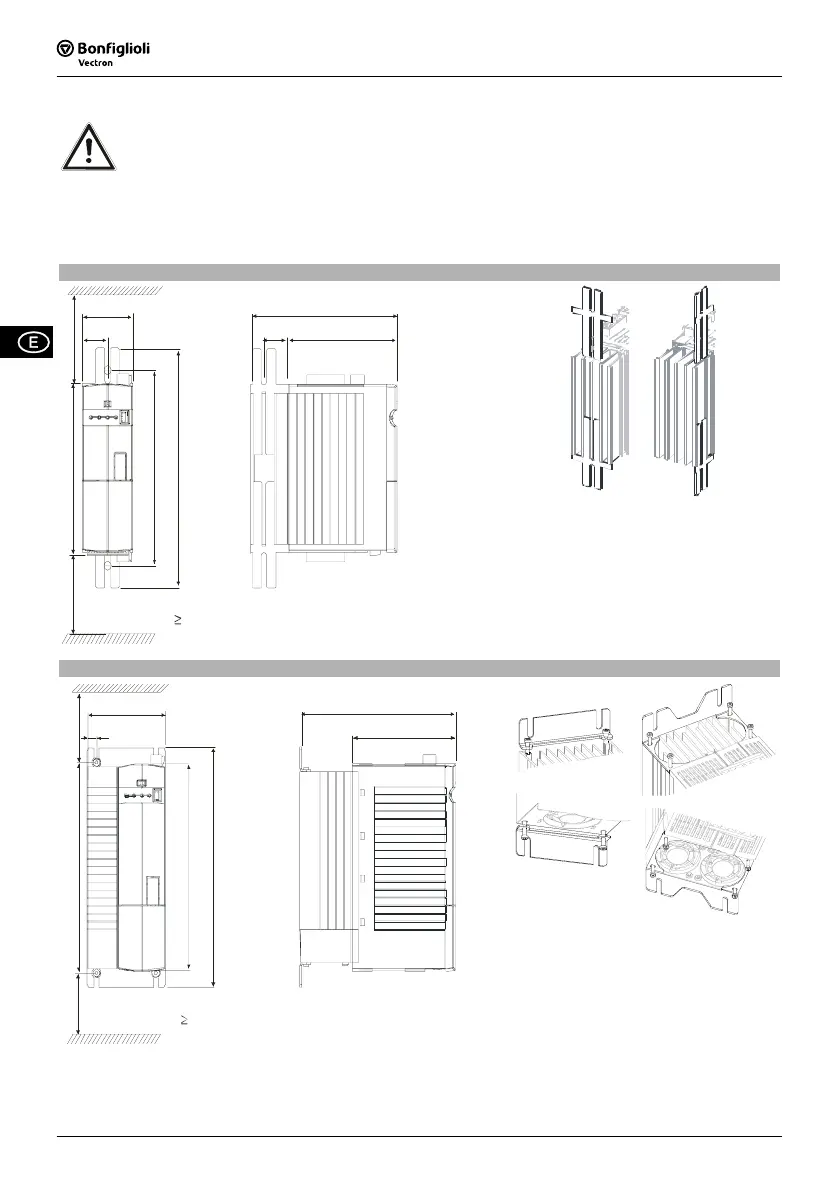

2 Instalación mecánica
¡Advertencia!
• Durante el montaje, respete las siguientes indicaciones de instalación y de seguridad, así como las
instrucciones que se proporcionan en el CD.
• Impida que se introduzcan cuerpos extraños (por ejemplo, virutas, polvo, alambre, tornillos,
herramientas) en el convertidor durante el montaje.
• Los dispositivos deben montarse dejando el suficiente espacio para que el aire de refrigeración
pueda circular libremente. Evite la suciedad causada por la grasa y los factores contaminantes,
como el polvo, los gases agresivos, etc.
ACTIVE Cube 201 (hasta 3,0 kW) y ACTIVE Cube 401 (hasta 4,0 kW)
b
b1
a1
a
a2
c
c1
x
x
b1
x
100
mm
Introduzca la chapa de fijación en el
radiador.
Atornille la placa de fijación a la placa de
montaje.
ACTIVE Cube 201 (4,0 a 9,2 kW) y ACTIVE Cube 401 (5,5 a 15,0 kW)
abajo M4x60
arriba M4x20
b
b1
a
a1
a2
c
x
x
c1
x
100
mm
Atornille la escuadra de fijación al radiador
y a la placa de montaje.
100 09/08
09/08100
