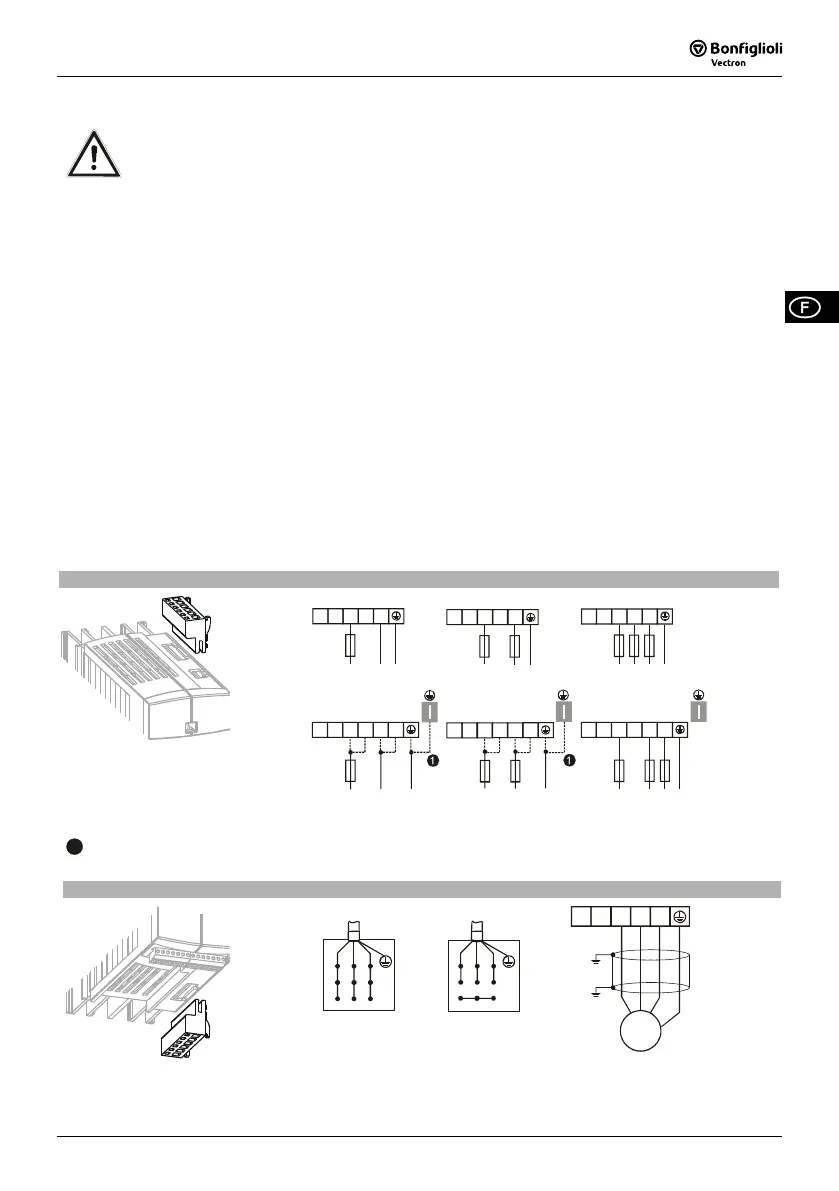

3 Installation électrique
Danger !
• Les bornes de réseau à tension continue et celles du moteur peuvent produire des tensions dange-
reuses après l’activation de l'inverseur. Il n’est possible d’intervenir sur l’appareil qu’après un délai
d’attente de quelques minutes pour permettre le déchargement des condensateurs du circuit in-
termédiaire.
• Ne procéder au raccordement qu’après avoir coupé la tension d’alimentation.
• Contrôler que l’appareil n’est plus sous tension.
3.1 Avertissements EMI
Les inverseurs sont conçus pour fonctionner dans des applications industrielles. Pour éviter toute interférence,
adopter les mesures suivantes :
• Monter l’inverseur et l’éventuel inducteur de ligne sur une plaque de montage métallique, galvanisée de préfé-
rence.
• Connecter certains composants de l’installation, comme armoires électriques, tableaux de régulation, bâtis des
machines, etc., à des conducteurs plats en PE en parfait état.
• Réaliser des connexions brèves entre l’inverseur, l’ inductance de commutation, les filtres externes et les autres
composants et le point de mise à la terre.
• Ne pas utiliser des conducteurs trop longs afin d’éviter la libre suspension de l’installation durant la pose.
• Équiper contacteurs, relais et électrovannes de l’armoire électrique de blindages adéquats.
• Poser la ligne d’alimentation de réseau séparément des lignes de commande, des données et du moteur.
• Raccorder à la terre le blindage aux deux extrémités de la ligne du moteur avec des bandes pour câbles.
• Raccorder à la terre le blindage aux deux extrémités des lignes de commande de façon appropriée.
3.2 ACTIVE Cube 201 (jusqu’à 3,0 kW) et 401 (jusqu’à 4,0 kW)
Branchement au réseau, X1
X1
1 ph / 230 V AC
+
-
L1
L2
L3
L1
N
PE
3 ph / 230 V AC
3 ph / 400 V AC
+
-
L1
L2
L3
L1
L2
L3
PE
2 ph / 230 V AC
+
-
L1
L2
PE
L2 L3
L1
250 W … 1.1 kW
2 ph / 230 V AC1 ph / 230 V AC
1.5 kW … 3.0 kW
L1 N PE
+
-
L1
L2
L3
L1
3 ph / 230 V AC
3 ph / 400 V AC
PE
1,5 kW … 3,0 kW 1,5 kW … 4,0 kW
+
-
L1
L2
L3
L1
L1
L2
PE
L1
+
-
L1
L2
L3
L1
L2
L3
1
Avec un courant de réseau supérieur à 10 A, effectuer la connexion au réseau de 230 V 1ph/N/PE et 2ph/PE
avec deux bornes.
Connexion du moteur, X2
X2
Connexion
en étoile
V
W
U
Connexion
en triangle
V
W
U
V
W
U
Rb2
Rb1
M
3~
Pour brancher une résistance de freinage, utiliser les bornes R
b1
et R
b2
.
09/08 79
