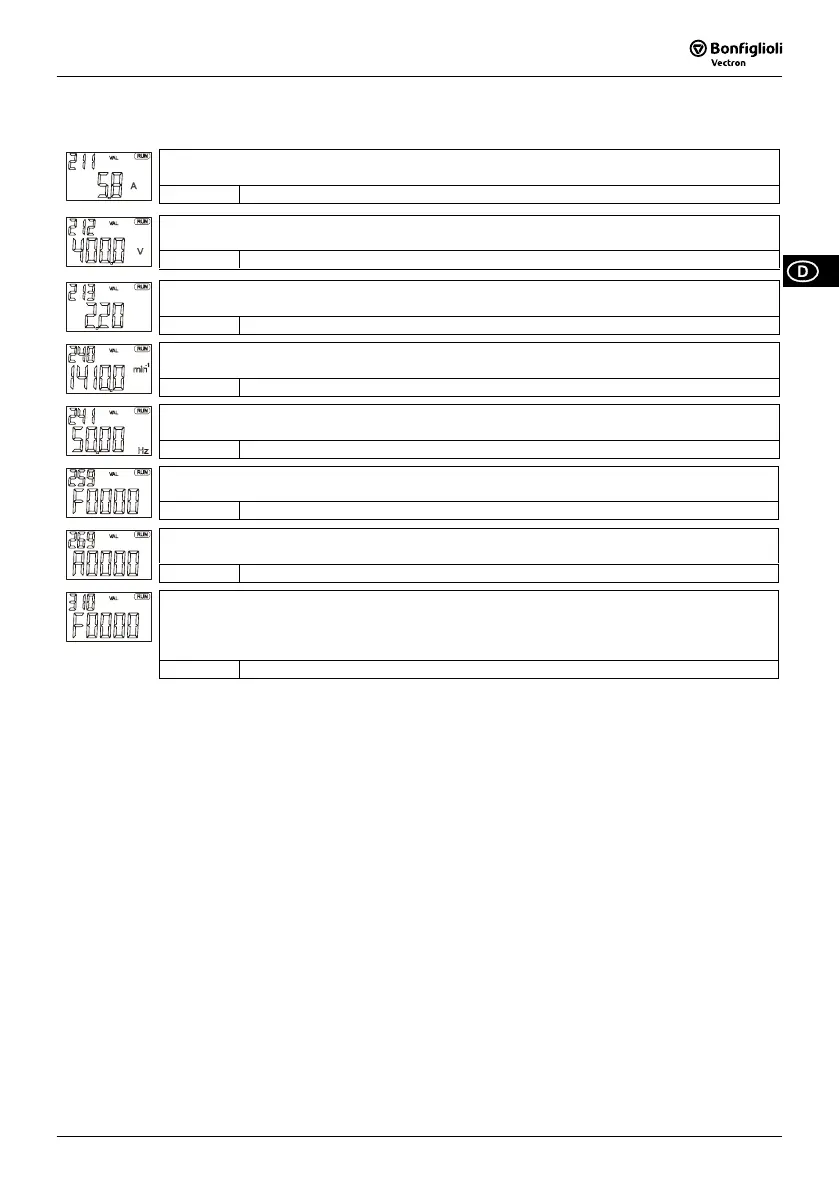

6 Istwerte
Die Istwerte im Menüzweig VAL erleichtern die Betriebs- und Fehlerdiagnose.
Effektivstrom 211 - Aus der Messung in den drei Motorphasen berechneter effektiver Ausgangs-
strom (Motorstrom) des Frequenzumrichters.
Anzeige:
0,0 A ... ü⋅I
FUN
Maschinenspannung 212 - Abhängig vom Betriebspunkt des Motors modulierte Ausgangsspan-
nung des Frequenzumrichters.
Anzeige: 0,0 V ... U
FUN
Wirkleistung 213 - Berechnete Leistung des Asynchronmotors im aktuellen Betriebspunkt. Pro-
dukt aus Maschinenspannung, Strom und Cosinus Phi
Anzeige: 0,0 kW ... P
FUN
Istdrehzahl 240 - Mit Hilfe des Maschinenmodells und dem aktuellen Lastpunkt berechnete Dreh-
zahl der Asynchronmaschine.
Anzeige: 0,00 min
-1
... 60000 min
-1
Istfrequenz 241 - Die aktuelle Ausgangsfrequenz des Frequenzumrichters bzw. aus dem Maschi-
nenmodell berechnete Istfrequenz des Antriebs.
Anzeige: 0,00 Hz ... 999,99 Hz
Aktueller Fehler 259 - Die Ursache der Fehlerabschaltung wird mit zugehörigem Fehlerschlüssel
angezeigt. Der aktuelle Fehler wird zur Fehlerdiagnose angezeigt.
Anzeige: F0000 ... F9999
Warnungen 269 - Wird ein kritischer Zustand erkannt, wird dieser durch das Feld WARN ange-
zeigt. Der Warnschlüssel kann über den Parameter 269 ausgelesen werden.
Anzeige: A0000 ... A9999
Letzter Fehler 310 - Die Fehlermeldung erfolgt unmittelbar beim Auftreten einer Störung. Einen
Teil der Störungen versucht der Frequenzumrichter eigenständig zu quittieren, oder diese werden
über den Digitaleingang S1IND zurückgesetzt. Der letzte Fehlerschlüssel wird zur Fehlerdiagnose
abgespeichert.
Anzeige: F0000 ... F9999
09/08 67
