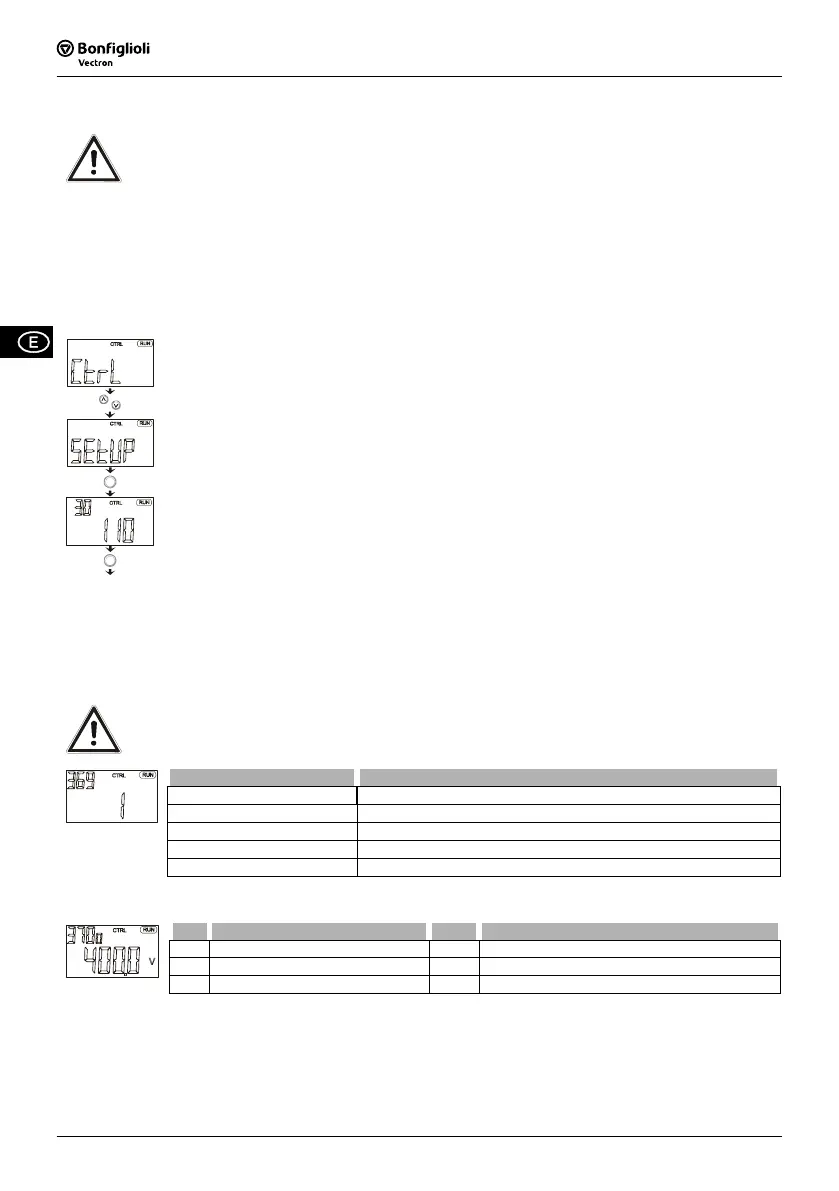

4.2 Puesta en marcha guiada
¡Advertencia!
El convertidor sólo puede conectarse a la red cada 60 segundos. Una conexión más frecuente puede
dañar el aparato. Téngalo presente durante el funcionamiento por impulsos de un contactor de red.
• Desactive el convertidor. En las entradas STOA (entrada digital S1IND/borne X210A.3) y STOB (entrada
digital S7IND/borne X210B.2) no puede haber ninguna señal.
• Conecte la tensión de la red.
El convertidor efectúa un autotest.
¡Atención!
El motor no debería ponerse en marcha antes del inicio de la puesta en servicio guiada, ya que una parte de los
datos de la máquina depende de la temperatura de funcionamiento.
ENT
ENT
En el estado de entrega y después de la configuración de los ajustes de fábrica se visualiza
automáticamente “SetUP” para la puesta en servicio guiada. Después de efectuar una puesta en
servicio correcta, es posible seleccionar el menú CTRL desde el menú principal y recuperar la
función.
• Seleccione el menú CTRL con la tecla ENT.
• En el menú CTRL, seleccione la opción de menú “SETUP” con las teclas de desplazamiento y
confirme la opción elegida con la tecla ENT.
• Seleccione el parámetro Configuración 30 con la tecla ENT.
• Utilice las teclas de desplazamiento para introducir los números 110 ó 410.
110: regulación sin sensor según la curva característica V/f
410: regulación en control vectorial sin sensor.
Cuando se modifica la configuración, vuelve a aparecer el mensaje “SetUP”.
• Confirme este mensaje con la tecla ENT para continuar con la puesta en servicio.
• Después de la inicialización, confirme la configuración seleccionada con la tecla ENT.
• Seleccione la máquina conectada con el parámetro Tipo de motor 369.
¡Precaución!
La introducción incorrecta del tipo de motor puede dañar el accionamiento.
Modo de funcionamiento
Función
0 - Desconocida El motor no se corresponde con ninguno de los tipos estándar.
1 - Asíncrono Motor asíncrono trifásico, motor de jaula de ardilla
2 - Síncrono Motor síncrono trifásico
3 - Reluctancia Motor de reluctancia trifásico
10 - Transformador Transformador con tres bobinados primarios
• Introduzca los datos de la placa de identificación del motor en los siguientes parámetros.
N°
Descripción
N°
Descripción
370 Tensión nominal 374 Cos Phi nominal
371 Corriente nominal 375 Frecuencia nominal
372 Velocidad nominal 376 Potencia nominal
− Seleccione los parámetros y modifique sus valores con las teclas de desplazamiento.
− Con la tecla ENT, confirme la selección de los parámetros y la introducción de los valores paramétricos.
09/08110
