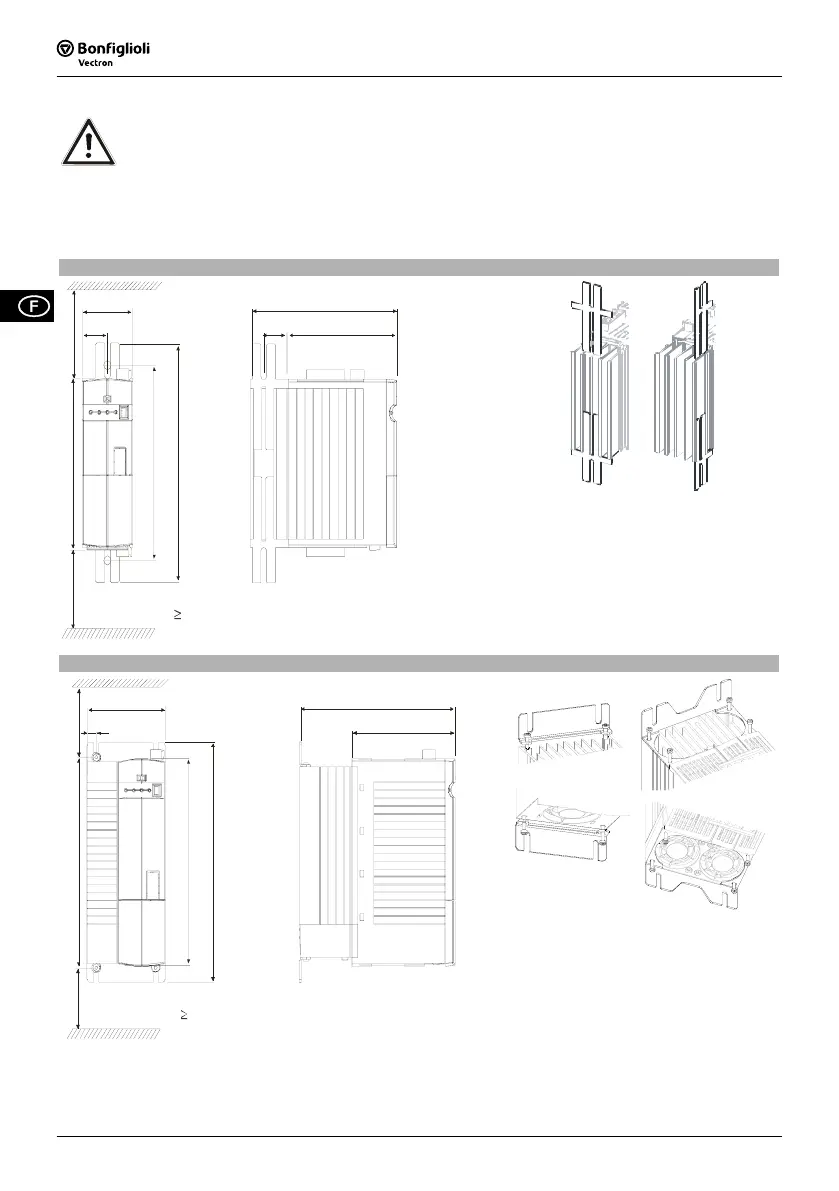

2 Installation mécanique
Attention !
• Pendant le montage, respecter les indications suivantes d’installation et de sécurité ainsi que les instruc-
tions complémentaires sur CD.
• Durant le montage, éviter toute entrée de corps étrangers (copeaux, poussières, fils métalliques, vis,
outils) à l’intérieur de l’inverseur
• Les dispositifs doivent être montés en laissant un espace suffisant pour la circulation de l’air de refroidis-
sement. Éviter tout encrassement dû à la graisse et tout facteur polluant, comme poussières, gaz agres-
sifs, etc.
ACTIVE Cube 201 (jusqu’à 3,0 kW) et ACTIVE Cube 401 (jusqu’à 4,0 kW)
b
b1
a1
a
a2
c
c1
x
x
b1
x
100
mm
Insérer la tôle de fixation dans le refroidis-
seur.
Visser la tôle de fixation à la plaque de
montage.
ACTIVE Cube 201 (de 4,0 à 9,2 kW) et ACTIVE Cube 401 (de 5,5 à 15,0 kW)
bas M4x60
haut M4x20
b
b1
a
a1
a2
c
x
x
c1
x
100
mm
Visser l’an
g
le de fixation au refroidisseur et
à la plaque de montage.
09/0876
