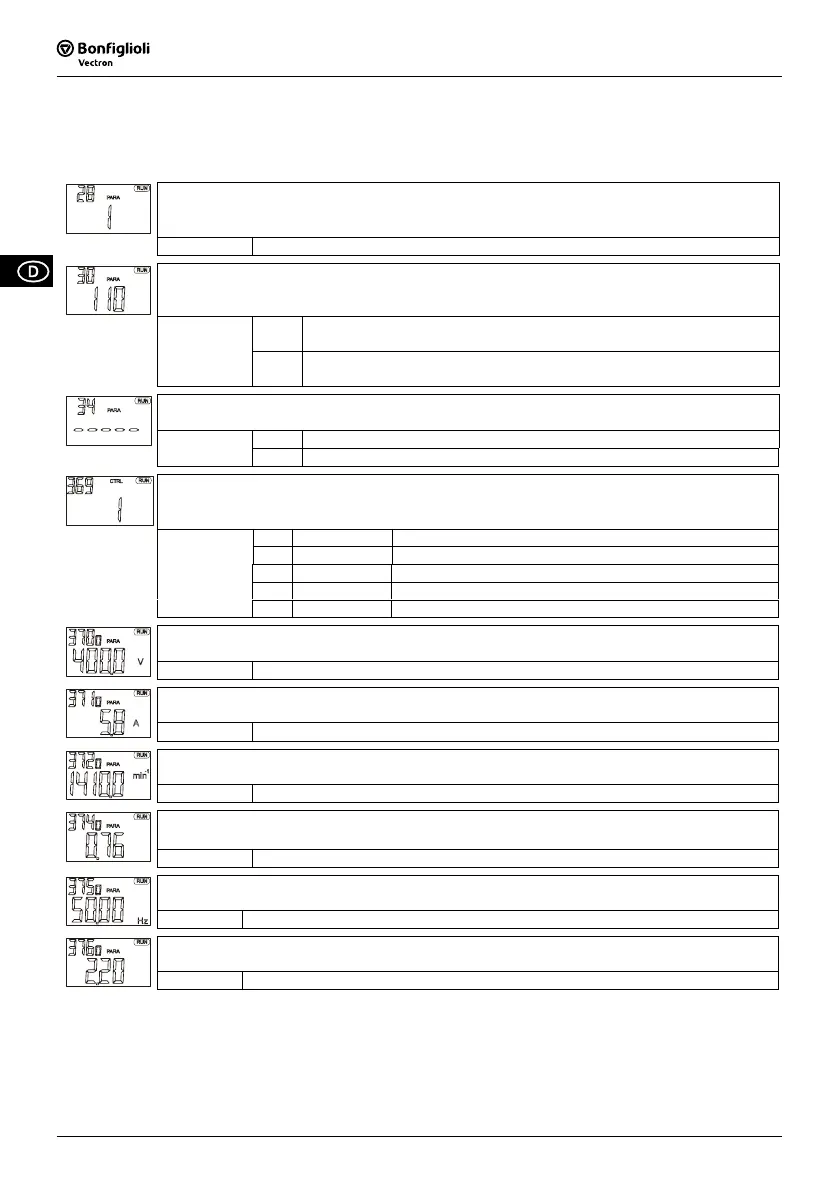

5 Parametereinstellungen
Die im Menüzweig PARA angezeigten Parameter werden zum Teil über die geführte Inbetriebnahme eingestellt.
Zusätzliche Konfigurationen, welche die Einstellung weiterer Parameter ermöglichen, sind in der Betriebsanleitung
beschrieben.
Bedienebene 28 – Diese Anleitung beschreibt die Parameter in der Bedienebene 1. Die Parameter
der höheren Bedienebenen 2 oder 3 sind in der Betriebsanleitung beschrieben und sollten nur
vom fachkundigen Anwender eingestellt werden.
Einstellung: 1 ... 3
Konfiguration 30 - Die Grundfunktion der Steuerein- und -ausgänge und die Zuordnung der
Softwaremodule wird durch die Konfiguration gewählt. Die Auswahl erfolgt während der geführ-
ten Inbetriebnahme.
110 - geberlose Regelung mit U/f-Kennlinie, zur Drehzahlsteuerung in einer Viel-
zahl von Standardanwendungen
Einstellung:
410 - geberlose feldorientierte Regelung, für Anwendungen mit einer hohen
Funktionalität und Dynamik
Programm(ieren) 34 - Die Werkseinstellung aller Parameter wird wieder hergestellt oder eine
Störmeldung quittiert (alternativ zum Signal am Digitaleingang S1IND).
4444 Werkseinstellung setzen
Einstellung:
123 Störmeldung quittieren
Motortyp 369 - Auswahl des angeschlossenen Motors oder Transformators. Die Auswahl wird bei
der Prüfung der eingegebenen Bemessungswerte und der geführten Inbetriebnahme berücksich-
tigt.
0 - Unbekannt Der Motor ist keiner der Standardtypen.
1 - Asynchron Dreiphasen Asynchronmotor, Kurzschlussläufer
2 - Synchron Dreiphasen Synchronmotor
3 - Reluktanz Dreiphasen Reluktanzmotor
Auswahl:
10 - Transformator Transformator mit drei Primärwicklungen
Bemessungsspannung 370 - Die auf dem Typenschild des Asynchronmotors angegebene Span-
nung für die gewählte Schaltung eintragen.
Einstellung: 60,0 V ... 800,0 V
Bemessungsstrom 371 - Den auf dem Typenschild des Asynchronmotors angegebenen Bemes-
sungsstrom für die gewählte Schaltung eintragen.
Einstellung:
0,01⋅I
FUN
... 10⋅ü⋅I
FUN
Bemessungsdrehzahl 372 – Die auf dem Typenschild des Asynchronmotors angegebene Motor-
drehzahl bei Bemessungsfrequenz eintragen.
Einstellung: 96 min
-1
... 60000 min
-1
Bemessungs-Cosinus Phi 374 – Den auf dem Typenschild des Asynchronmotors angegebenen
Wert des cos(ϕ) eintragen.
Einstellung: 0,01 ... 1,00
Bemessungsfrequenz 375 - Die auf dem Typenschild des Asynchronmotors angegebene Bemes-
sungsfrequenz bei der parametrierten Bemessungsdrehzahl eintragen.
Einstellung: 10,00 ... 1000,00
mech. Bemessungsleistung 376 - Die auf dem Typenschild des Asynchronmotors angegebene
Leistung in Kilowatt eintragen.
Einstellung:
0,1⋅P
FUN
... 10⋅P
FUN
09/0864
