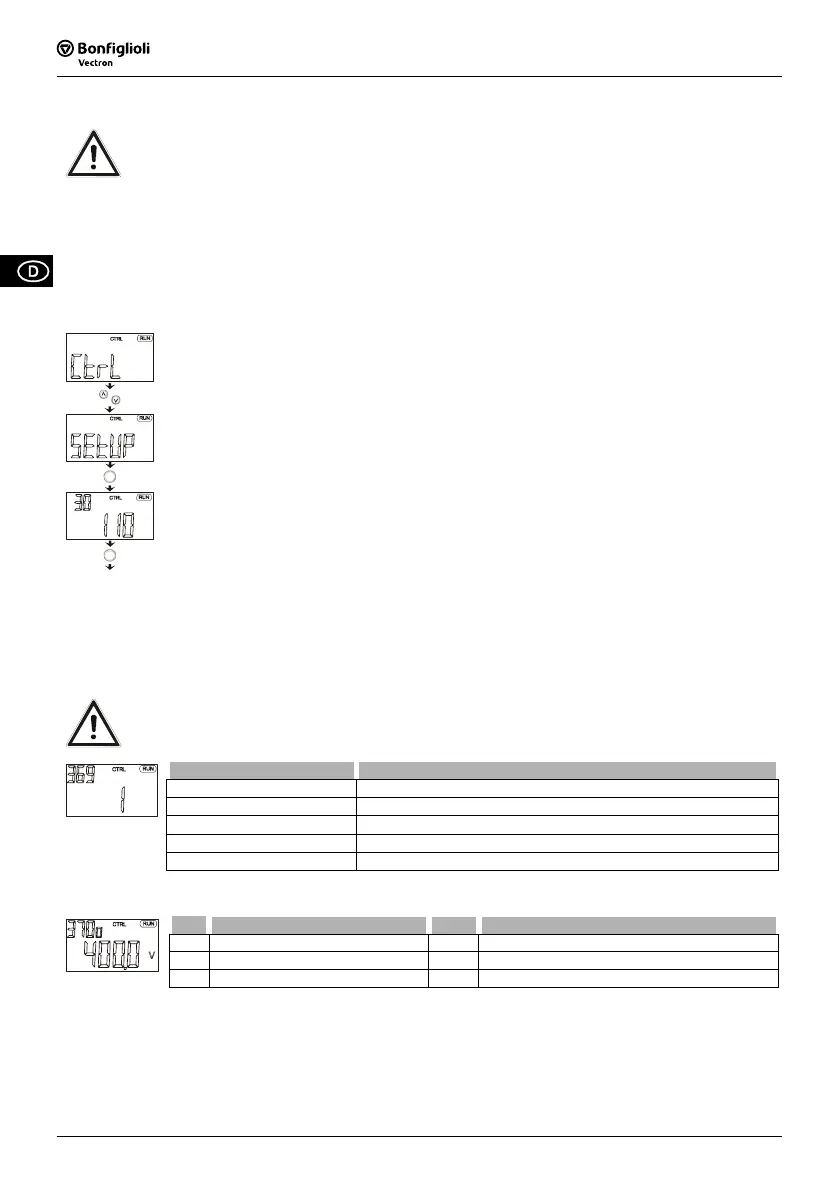

4.2 Geführte Inbetriebnahme
Warnung!
Der Frequenzumrichter darf alle 60 s an das Netz geschaltet werden. Durch häufigeres Einschalten
kann das Gerät beschädigt werden. Dies beim Tippbetrieb eines Netzschützes beachten.
• Die Freigabe des Frequenzumrichters ausschalten; an den Eingängen STOA (Digitaleingang S1IND/Klemme
X210A.3) und STOB (Digitaleingang S7IND/Klemme X210B.2) dürfen keine Signale anliegen.
• Netzspannung einschalten.
Der Frequenzumrichter führt einen Selbsttest durch.
Achtung!
Der Motor sollte vor Beginn der geführten Inbetriebnahme nicht betrieben worden sein, da ein Teil der Maschi-
nendaten von der Betriebstemperatur abhängig ist.
ENT
ENT
Im Auslieferungszustand und nach dem Setzen der Werkseinstellung wird „SetUP“ für die geführ-
te Inbetriebnahme automatisch angezeigt. Im Anschluss an eine erfolgreiche Inbetriebnahme
kann im Hauptmenü das Untermenü CTRL ausgewählt und die Funktion erneut aufgerufen wer-
den.
• Mit der ENT-Taste in das CTRL-Untermenü wechseln.
• Im CTRL-Untermenü mit den Pfeiltasten den Menüpunkt „SetUP“ auswählen und mit der
ENT-Taste bestätigen.
• Mit der ENT-Taste den Parameter Konfiguration 30 auswählen.
• Mit den Pfeil-Tasten die Nummer 110 oder 410 eintragen.
110: geberlose Regelung nach U/f-Kennlinie
410: geberlose feldorientierte Regelung
Wurde die Einstellung geändert, wird die Meldung „SEtUP“ erneut angezeigt.
Diese Meldung mit der ENT-Taste bestätigen, um die Inbetriebnahme fortzusetzen.
• Nach der Initialisierung die gewählte Konfiguration mit der ENT-Taste bestätigen.
• Über den Parameter Motortyp 369 die angeschlossene Maschine auswählen.
Vorsicht!
Die fehlerhafte Eingabe des Motortyps kann zur Beschädigung des Antriebs führen.
Betriebsart
Funktion
0 - Unbekannt Der Motor ist keiner der Standardtypen.
1 - Asynchron Dreiphasen Asynchronmotor, Kurzschlussläufer
2 - Synchron Dreiphasen Synchronmotor
3 - Reluktanz Dreiphasen Reluktanzmotor
10 - Transformator Transformator mit drei Primärwicklungen
• Die Daten vom Typenschild des Motors in die folgenden Parameter eintragen.
Nr.
Beschreibung
Nr.
Beschreibung
370 Bemessungsspannung 374 Bemessungs-Cosinus Phi
371 Bemessungsstrom 375 Bemessungsfrequenz
372 Bemessungsdrehzahl 376 Mechanische Bemessungsleistung
− Mit den Pfeil-Tasten die Parameter auswählen und die Parameterwerte ändern.
− Mit der ENT-Taste die Auswahl der Parameter und die Eingabe der Parameterwerte bestätigen.
09/0862
