ACTIVE Cube 401 (da 75,0 a 132,0 kW)
a
b
c
c1
c2
c3
b1
b2
b3
a1
x
x
x
300 mm
x
300 mm
I fori di fissaggio hanno un diametro di 9 mm.
Il montaggio avviene avvitando la parete posteriore del raffreddatore dell’inverter alla piastra di montaggio.
Misure senza componenti opzionali:
Dimensioni in mm
Quote di montaggio in mm
kW
a b c a1 b1 b2 b3 c1 c2 c3
ACTIVE
Cube 401
75,0…132,0
510 412 351 480 392 382 342 338 305 110
09/08 7
3 Installazione elettrica
Pericolo!
• I morsetti di rete a tensione continua e del motore potrebbero provocare tensioni pericolose dopo
l'attivazione dell’inverter. E’ possibile intervenire sull’apparecchio solo dopo un tempo di attesa di
alcuni minuti per consentire ai condensatori del circuito intermedio di scaricarsi.
• Effettuare l'allacciamento soltanto dopo avere disinserito la tensione di alimentazione.
• Controllare che l'apparecchiatura sia priva di tensione.
3.1 Avvertenze EMI
Gli inverter sono progettati per il funzionamento in applicazioni industriali. Per evitare interferenze, adottare le mi-
sure seguenti:
• Montare l’inverter e l'eventuale induttanza di linea su una piastra di montaggio metallica, preferibilmente zincata.
• Collegare parti di impianto come armadi elettrici, quadri di regolazione, telai delle macchine, ecc. con condutto-
ri piatti in PE e in buono stato.
• Realizzare collegamenti brevi tra l’inverter, l’induttore di commutazione, i filtri esterni e ulteriori componenti e il
punto di messa a terra.
• Evitare conduttori inutilmente lunghi o sospensi.
• Dotare i contattori, i relè e le elettrovalvole nell’armadio elettrico di schermature adatte.
• Posare i cavi di alimentazione di rete separatamente dai cavi di comando, dati e motore.
• Collegare a terra entrambe le estremità della schermatura dei cavi
del motore con fascette per cavi.
• Collegare a terra entrambe le estremità della schermatura dei cavi in modo appropriato.
3.2 ACTIVE Cube 201 (fino a 3,0 kW) e 401 (fino a 4,0 kW)

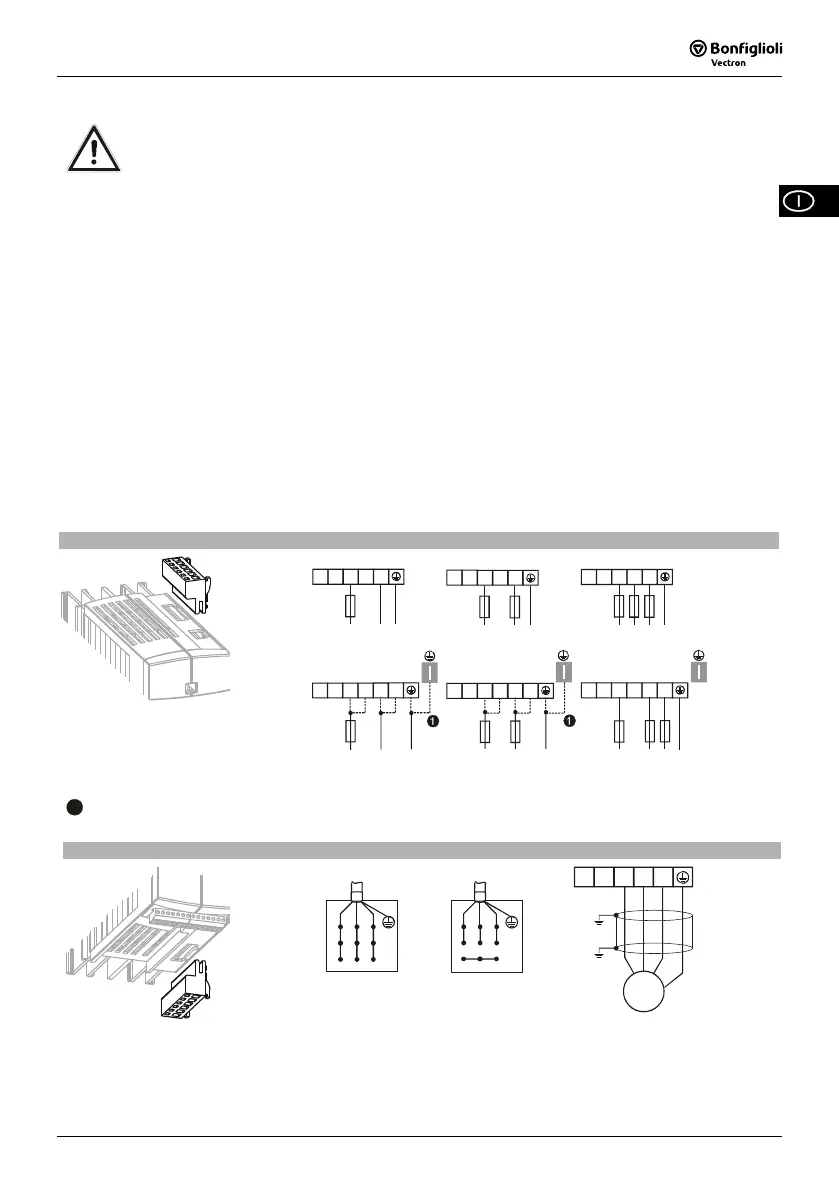

Allacciamento di rete, X1
X1
1ph / 230V AC
+
-
L1
L2
L3
L1
N
PE
3ph / 230V AC
3ph / 400V AC
+
-
L1
L2
L3
L1
L2
L3
PE
2ph / 230V AC
+
-
L1
L2
PE
L2 L3
L1
250 W … 1.1 kW
2ph / 230V AC1ph / 230V AC
1.5 kW … 3.0 kW
L1 N PE
+
-
L1
L2
L3
L1
3ph / 230V AC
3ph / 400V AC
PE
1.5 kW … 3.0 kW 1.5 kW … 4.0 kW
+
-
L1
L2
L3
L1
L1
L2
PE
L1
+
-
L1
L2
L3
L1
L2
L3
1
Con una corrente di rete superiore a 10 A, effettuare il collegamento alla rete da 230 V 1ph/N/PE e 2ph/PE
con due morsetti.
Collegamento del motore, X2
X2
V
W
U
Collegamento
a triangolo
V
W
U
V
W
U
Rb2
Rb1
M
3~
Collegamento
a stella
Per collegare una resistenza di frenatura, usare i morsetti R
b1
ed R
b2
.
09/08 7
