ACTIVE Cube 401 (da 75,0 a 132,0 kW)
a
b
c
c1
c2
c3
b1
b2
b3
a1
x
x
x
300 mm
x
300 mm
I fori di fissaggio hanno un diametro di 9 mm.
Il montaggio avviene avvitando la parete posteriore del raffreddatore dell’inverter alla piastra di montaggio.

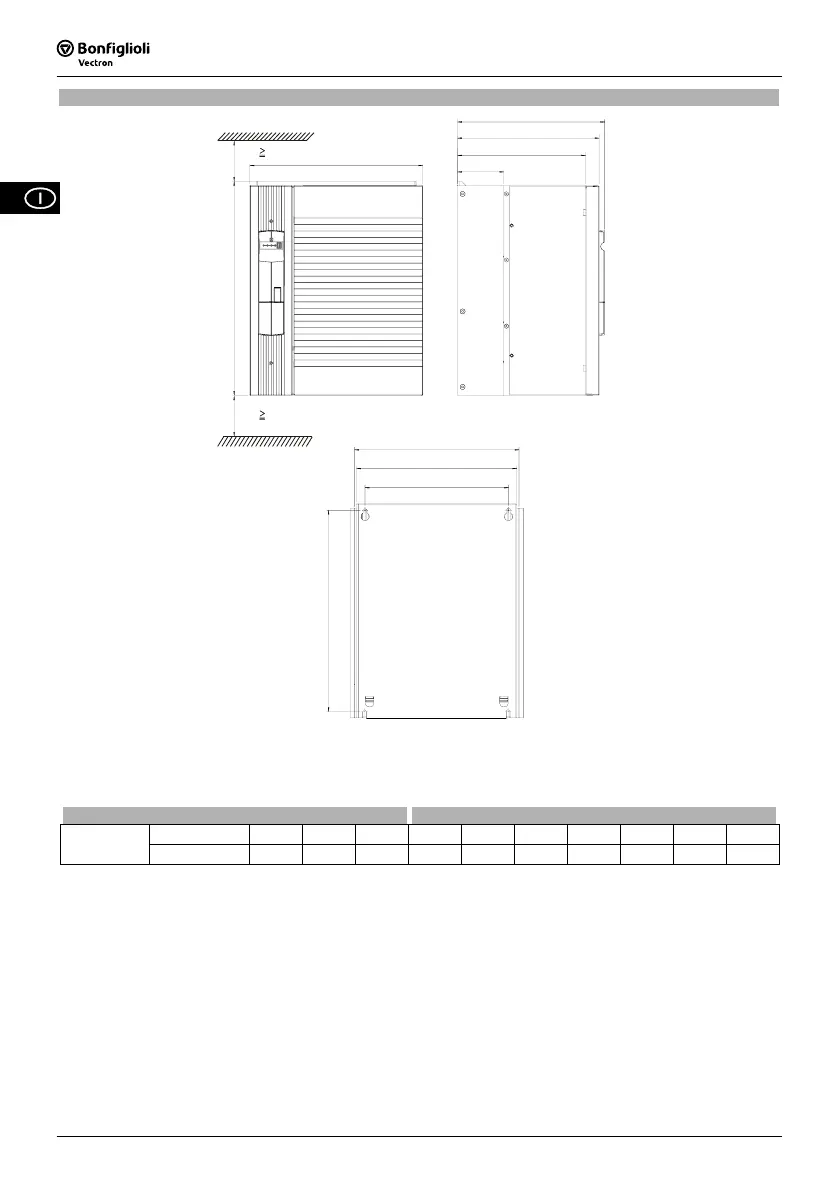

Misure senza componenti opzionali:
Dimensioni in mm
Quote di montaggio in mm
kW
a b c a1 b1 b2 b3 c1 c2 c3
ACTIVE
Cube 401
75,0…132,0
510 412 351 480 392 382 342 338 305 110
09/086
