4 09/08

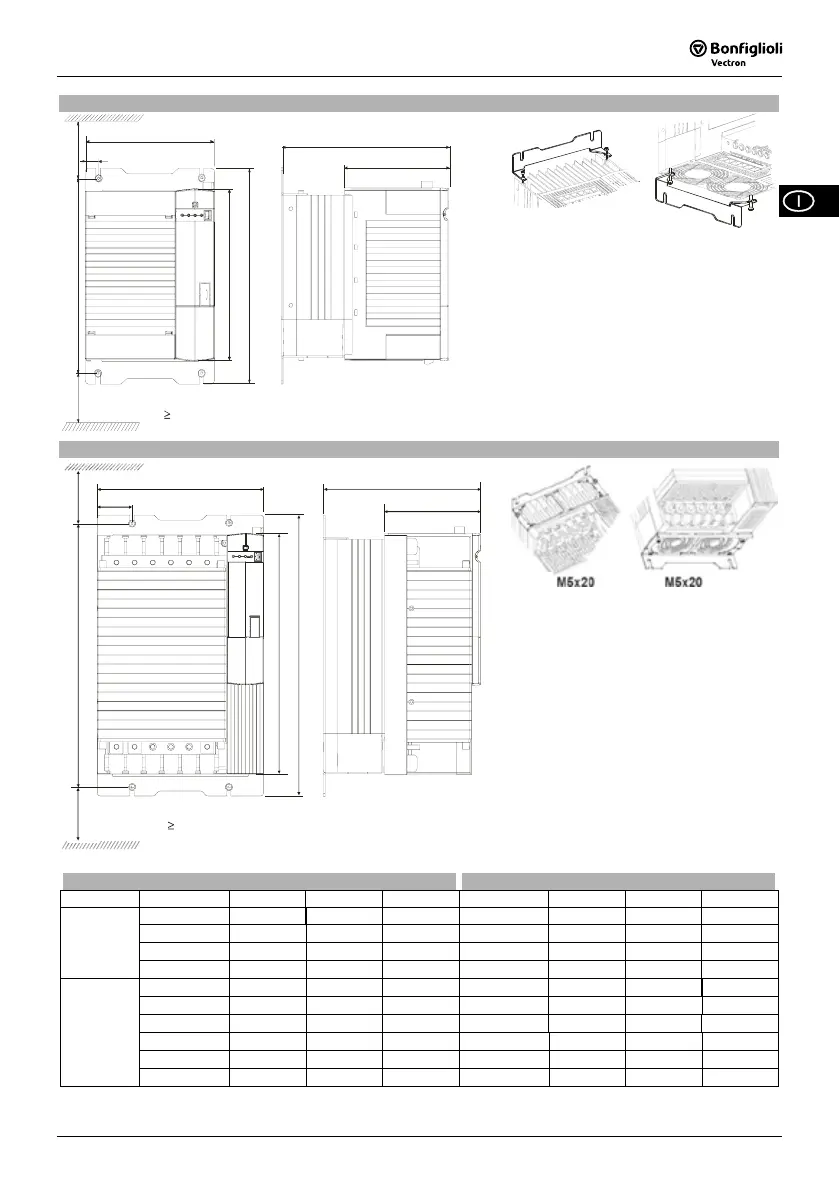

2 Installazione meccanica
Avvertenza!
• Durante il montaggio, attenersi alle seguenti indicazioni di installazione e di sicurezza nonché alle
istruzioni integrative su CD.
• Durante il montaggio impedire l’ingresso di corpi estranei (per esempio trucioli, polvere, filo metal-
lico, viti, attrezzi) all’interno dell’inverter.
• I dispositivi devono essere montati lasciando uno spazio libero sufficiente in modo che l'aria di
raffreddamento possa circolare liberamente. Evitare la sporcizia causata da grasso e fattori inqui-
nanti quali polvere, gas aggressivi ecc.
ACTIVE Cube 201 (fino a 3,0 kW) e ACTIVE Cube 401 (fino a 4,0 kW)
b
b1
a1
a
a2
c
c1
x
x
b1
x
100
mm
Inserire la lamiera di fissaggio nel raffred-
datore.
Avvitare la lamiera di fissaggio alla piastra
di montaggio.
ACTIVE Cube 201 (da 4,0 a 9,2 kW) e ACTIVE Cube 401 (da 5,5 a 15,0 kW)
sotto M4x60
sopra M4x20
b
b1
a
a1
a2
c
x
x
c1
x
100
mm
Avvitare l'angolo di fissaggio al raffredda-
tore e alla piastra di montaggio.
ACTIVE Cube 401 (da 18,5 a 30,0 kW)
sopra M4x20
sotto M4x70
c
c1
a
a1
a2
x
b
b1
x
x
100
mm
Avvitare l'angolo di fissaggio al raffredda-
tore e alla piastra di montaggio.
ACTIVE Cube 401 (da 37,0 a 65,0 kW)
a
a1
a2
x
b
b1
x
c
c1
x
100
mm
Avvitare l'angolo di fissaggio al raffredda-
tore e alla piastra di montaggio.
Misure senza componenti opzionali:
Dimensioni in mm
Quote di montaggio in mm
kW a b c a1 a2 b1 c1
0,25...1,1 190 60 178 210...230 260 30 133
1,5...3,0 250 60 178 270...290 315 30 133
4,0…5,5 250 100 200 270...290 315 12 133
ACTIVE
Cube 201
7,5…9,2 250 125 200 270...290 315 17,5 133
0,55...1,5 190 60 178 210...230 260 30 133
1,85...4,0 250 60 178 270...290 315 30 133
5,5...9,2 250 100 200 270...290 315 12 133
11,0...15,0 250 125 200 270...290 315 17,5 133
18,5...30,0 250 200 260 270…290 315 20 160
ACTIVE
Cube 401
37,0…65,0 400 275 260 425…445 470 20 160
so
ra
sotto
09/08 5
