3.5 ACTIVE Cube 401 (de 37,0 à 65,0 kW)

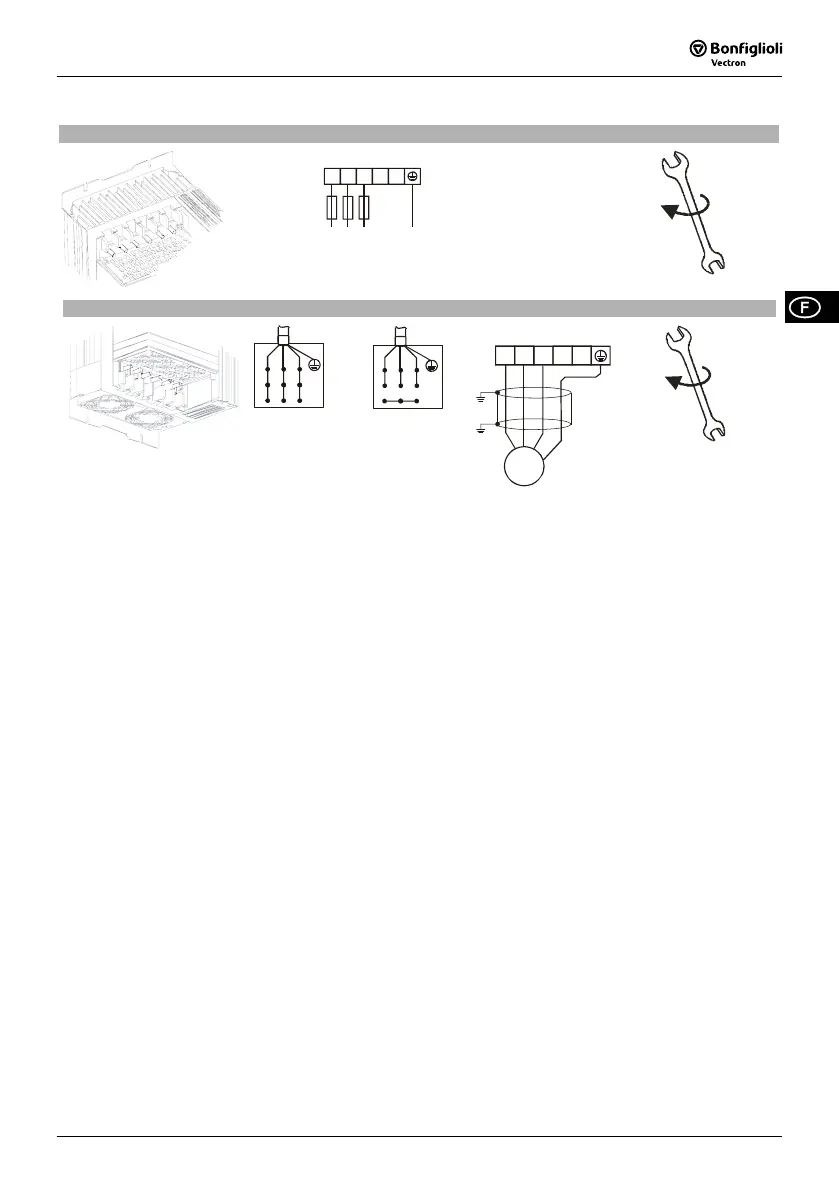

Branchement au réseau, X1
X1
+
-
L1
L2
L3
L1
L2
L3
PE
3 ph / 400 V AC
X1
8 Nm
70,8 lb-in
Connexion du moteur, X2
X2
Connexion
en étoile
VW
U
Connexion
en triangle
V
W
U
X2
V
W
U
Rb2
Rb1
M
3~
8 Nm
70,8 lb-in
Pour brancher une résistance de freinage, utiliser les bornes R
b1
et R
b2
.
