2 Installazione meccanica
Avvertenza!
• Durante il montaggio, attenersi alle seguenti indicazioni di installazione e di sicurezza nonché alle
istruzioni integrative su CD.
• Durante il montaggio impedire l’ingresso di corpi estranei (per esempio trucioli, polvere, filo metal-
lico, viti, attrezzi) all’interno dell’inverter.
• I dispositivi devono essere montati lasciando uno spazio libero sufficiente in modo che l'aria di
raffreddamento possa circolare liberamente. Evitare la sporcizia causata da grasso e fattori inqui-
nanti quali polvere, gas aggressivi ecc.

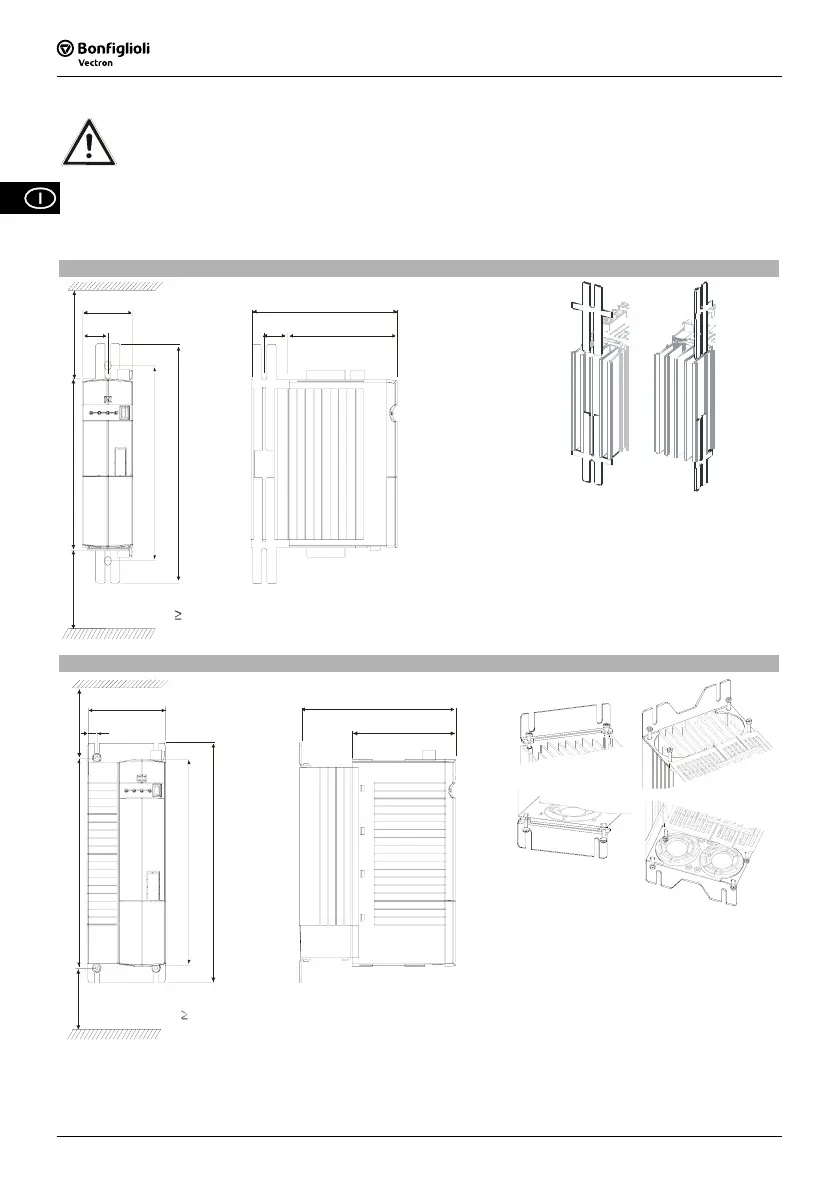

ACTIVE Cube 201 (fino a 3,0 kW) e ACTIVE Cube 401 (fino a 4,0 kW)
b
b1
a1
a
a2
c
c1
x
x
b1
x
100
mm
Inserire la lamiera di fissaggio nel raffred-
datore.
Avvitare la lamiera di fissaggio alla piastra
di montaggio.
ACTIVE Cube 201 (da 4,0 a 9,2 kW) e ACTIVE Cube 401 (da 5,5 a 15,0 kW)
sotto M4x60
sopra M4x20
b
b1
a
a1
a2
c
x
x
c1
x
100
mm
Avvitare l'angolo di fissaggio al raffredda-
tore e alla piastra di montaggio.
09/084
