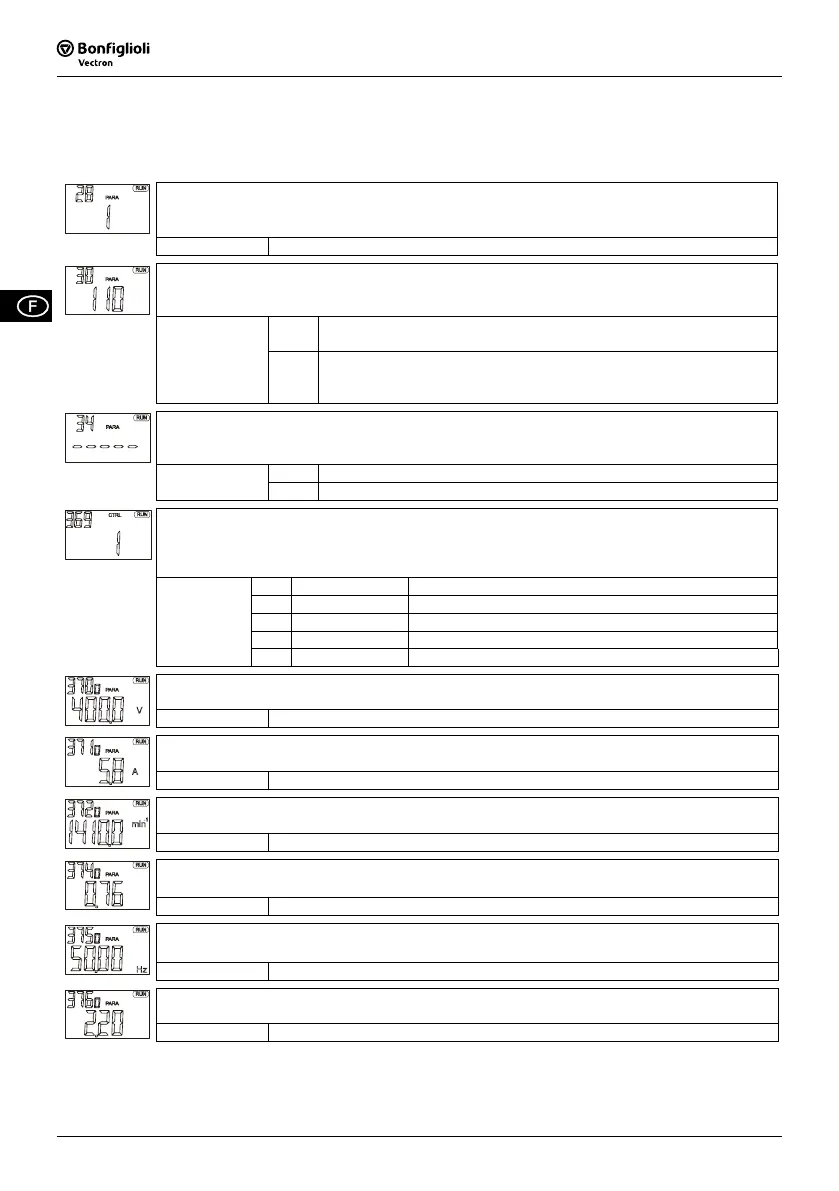

5 Configuration des paramètres
Les paramètres affichés dans le menu PARA sont en partie configurés durant la mise en service guidée. D’autres
configurations, qui permettent l’établissement d’autres paramètres, sont décrites dans le mode d’emploi (CD
joint).
Niveau opérationnel 28 – Le présent manuel décrit les paramètres du niveau opérationnel 1 tan-
dis que les paramètres des niveaux opérationnels supérieurs 2 ou 3 sont décrits dans le manuel
d’instructions ; ils ne peuvent être configurés que par des utilisateurs qualifiés.
Configuration : 1 ... 3
Configuration 30 – La configuration permet d’effectuer la sélection des fonctions de base des
entrées et des sorties de commande ainsi que l’attribution des modules logiciels. Il est possible
d’effectuer la sélection pendant la mise en service guidée.
110 - Réglage sensorless selon la courbe caractéristique V/f, pour le réglage
de la vitesse dans des applications standards.
Configuration :
410 - Réglage sensorless orienté en fonction des champs pour des applica-
tions caractérisées par de hautes performances en termes de dynami-
que et de fonctionnalité.
Programme(r) 34 – Cette fonction permet de rétablir la configuration d’usine de tous les paramè-
tres ou de confirmer un message d’erreur (le signal sur l’entrée numérique S1IND indique égale-
ment cette situation).
4444 Rétablir la configuration d’usine.
Configuration :
123 Confirmer un message d’erreur.
Type moteur
369 – Sélection du moteur ou du transformateur branché Il est possible d’effectuer
la sélection pendant le contrôle des valeurs nominales saisies et de la mise en service guidée.
0 - Inconnue Le moteur ne correspond à aucun des types standard
1 - Asynchrone Moteur asynchrone triphasé, moteur à cage d’écureuil
2 - Synchrone Moteur synchrone triphasé
3 - Réluctance Moteur à réluctance triphasé
Sélection :
10 - Transformateur Transformateur avec trois enroulements primaires
Tension nominale 370 – Saisir la tension indiquée sur la plaquette du moteur asynchrone pour la
commande sélectionnée.
Configuration : 60,0 V 800,0 V
Intensité courant nominal 371 – Saisir l’intensité indiquée sur la plaquette du moteur asynchrone
pour la commande sélectionnée.
Configuration :
0,01⋅I
FIN
... 10⋅o⋅I
FIN
Nombre de tours nominaux 372 – Saisir le nombre de tours du moteur à la fréquence nominale
indiquée sur la plaquette du moteur asynchrone.
Configuration : 96 min
-1
60 000 min
-1
Cos Phi nominal 374 – Saisir la valeur du cos(ϕ) indiquée sur la plaquette du moteur asyn-
chrone.
Configuration : 0,01 ... 1,00
Fréquence nominale
375 – Saisir la fréquence nominale indiquée sur la plaquette du moteur
asynchrone, correspondant au nombre de tours paramétré.
Configuration : 10,00 ... 1000,00
Puissance mécanique Puissance nominale
376 – Saisir la puissance exprimée en kilowatt indi-
quée sur la plaquette du moteur asynchrone.
Configuration :
0,1⋅P
FIN
... 10⋅P
FIN
09/0888
