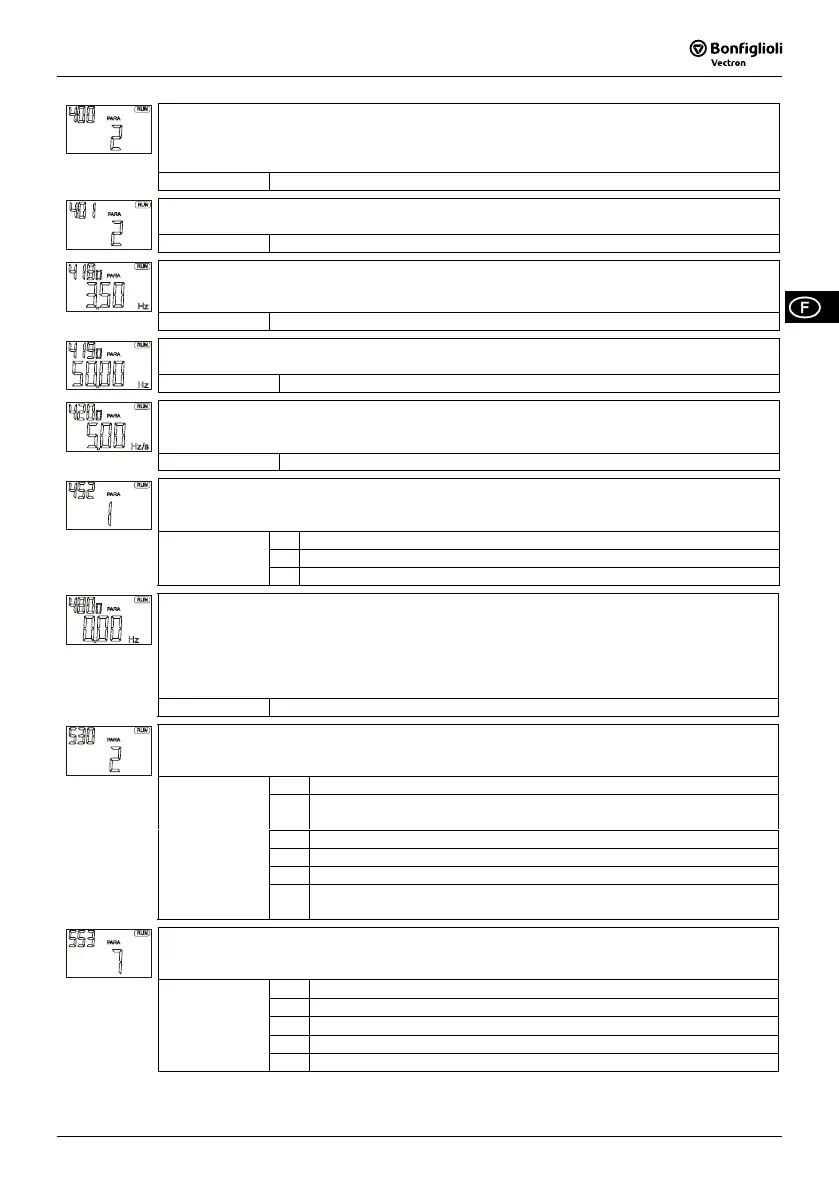

Fréquence de commande 400 – La configuration d’usine de la fréquence de commande dépend
de la configuration (configuration 110 : 2 kHz, configuration 410 : 4 kHz). Des fréquences de
commande supérieures réduisent les bruits du moteur mais exigent une réduction du courant de
sortie (voir Données techniques dans le mode d’emploi).
Configuration : 2 kHz, 4 kHz, 8 kHz, 12 kHz, 16 kHz
Fréquence de commande min. 401 – Il s’agit de la fréquence à laquelle est réduite la fréquence
de commande en cas de surcharge de l’inverseur.
Configuration : 2 kHz, 4 kHz, 8 kHz, 12 kHz, 16 kHz
Fréquence min. 418 – La commande de démarrage activée par l’unité de commande ou par les
entrées numériques S2IND, S3IND entraîne une accélération du dispositif d’actionnement à la
fréquence minimale.
Configuration : 0.00 Hz ... 999,99 Hz
Fréquence max. 419 – L’intervalle du nombre de tours du dispositif d’actionnement est limité par
la fréquence de sortie maximum de l’inverseur.
Configuration : 0,00 Hz 999,99 Hz
Accélération 420, Décélération 421 - Les rampes définissent la vitesse de modification de la
fréquence de sortie en cas de variation de la valeur nominale ou après une commande de démar-
rage, arrêt ou freinage.
Configuration : 0,00 Hz/s 9999,99 Hz/s
Mode de fonctionnement entrée multifonction 452 – La préconfiguration de la valeur nominale
sur l’entrée MFI1 peut être réglée en mode de fonctionnement selon la source de signal connec-
tée.
1 - Signal de tension, 0 V … 10 V (configuration d’usine)
2 - Signal de courant, 0 mA ... 20 mA
Configuration :
3 - Commutation fréquence fixe numérique, 0 V ... 24 V, entrée numérique
Fréquence fixe 1 480, Fréquence fixe 2 481 – Les fréquences fixes peuvent être commutées à
l’aide du système spécifique de commutation des fréquences fixes de l’entrée multifonction MFI1
(mode de fonctionnement
Entrée multifonctions 452 réglé sur 3). La fréquence fixe peut être
sélectionnée parmi les quatre enregistrements de données à l’aide du système spécifique S4IND
et S5IND. Il est possible de configurer jusqu’à 8 fréquences fixes grâce à la commande des en-
trées numériques.
Configuration : -999,99 Hz 999,99 Hz
Mode de fonctionnement sortie numérique 1 530, Sortie numérique 3 532 – Différentes fonctions
de commande et de contrôle peuvent être attribuées à la sortie numérique S1OUT et à la sortie
relais S3OUT.
0 - Off
2 - Message de fonctionnement, message actionnement rotation acti-
vée/rotation désactivée
3 - Message d’erreur
11 - Warning
41 - Commande du frein électromécanique
Configuration :
1xx
-
Mode de fonctionnement inversé (LOW activé)
Mode de fonctionnement analogique MFO1 553 – La sortie MFO1 fournit un signal à modulation
d’amplitude des impulsions (0 V ... 10 V) proportionnel à la valeur d’une grandeur de fonctionne-
ment.
7 -
Fréquence réelle, 0 Hz …
Fréquence max. 418
20 - Courant actif, 0 A … I
FIN
30 -
Puissance active P
wirk
, 0 kW ... Puissance nominale 376
50 - Courant efficace, 0 A … I
FIN
Configuration :
52 - Tension machine, 0 V … 1 000 V
09/08 89
