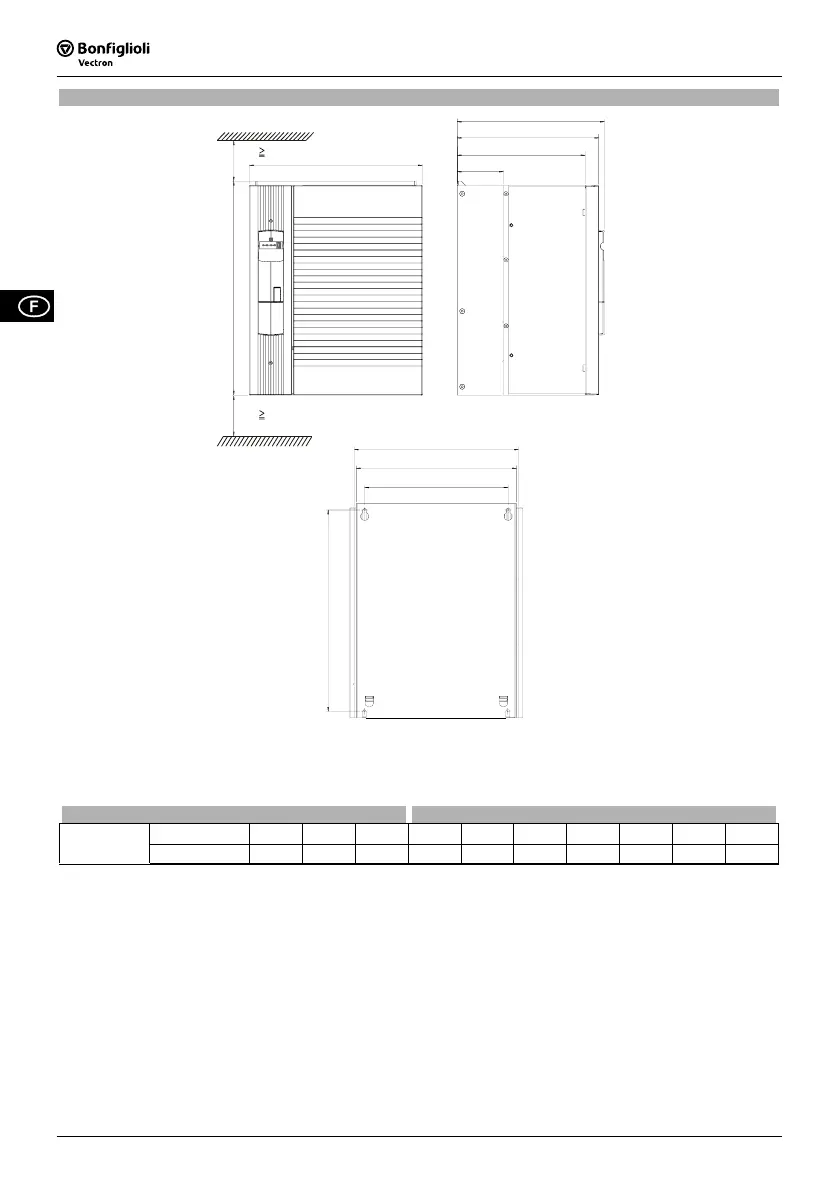

ACTIVE Cube 401 (de 75,0 à 132,0 kW)
a
b
c
c1
c2
c3
b1
b2
b3
a1
x
x
x
300 mm
x
300 mm
Les orifices de fixation ont un diamètre de 9 mm.
Le montage se fait en vissant la paroi arrière du refroidisseur de l’inverseur à la plaque de montage.
Mesures sans composants en option :
Dimensions en mm
Valeurs de montage en mm
kW
a b c a1 b1 b2 b3 c1 c2 c3
ACTIVE
Cube 401
75,0…132,0
510 412 351 480 392 382 342 338 305 110
