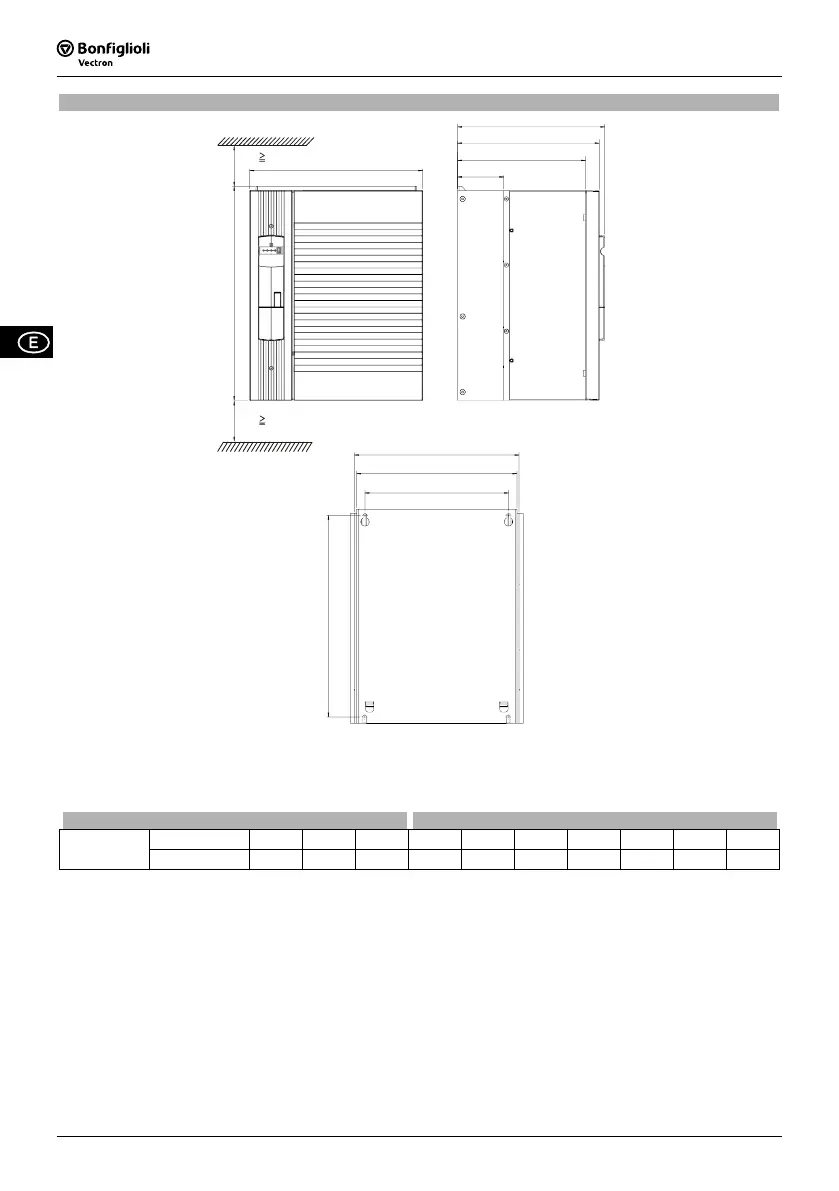

ACTIVE Cube 401 (75,0 a 132,0 kW)
a
b
c
c1
c2
c3
b1
b2
b3
a1
x
x
x
300 mm
x
300 mm
Los orificios de fijación tienen un diámetro de 9 mm.
Para montar el convertidor, atornille la pared posterior del refrigerador del convertidor a la placa de montaje.
Medidas sin componentes opcionales:
Dimensiones en mm
Cotas de montaje en mm
kW
a b c a1 b1 b2 b3 c1 c2 c3
ACTIVE
Cube 401
75,0…132,0
510 412 351 480 392 382 342 338 305 110
102 09/08
09/08102
