BONFIGLIOLI active cube 201 Quick Start Guide

54 09/08

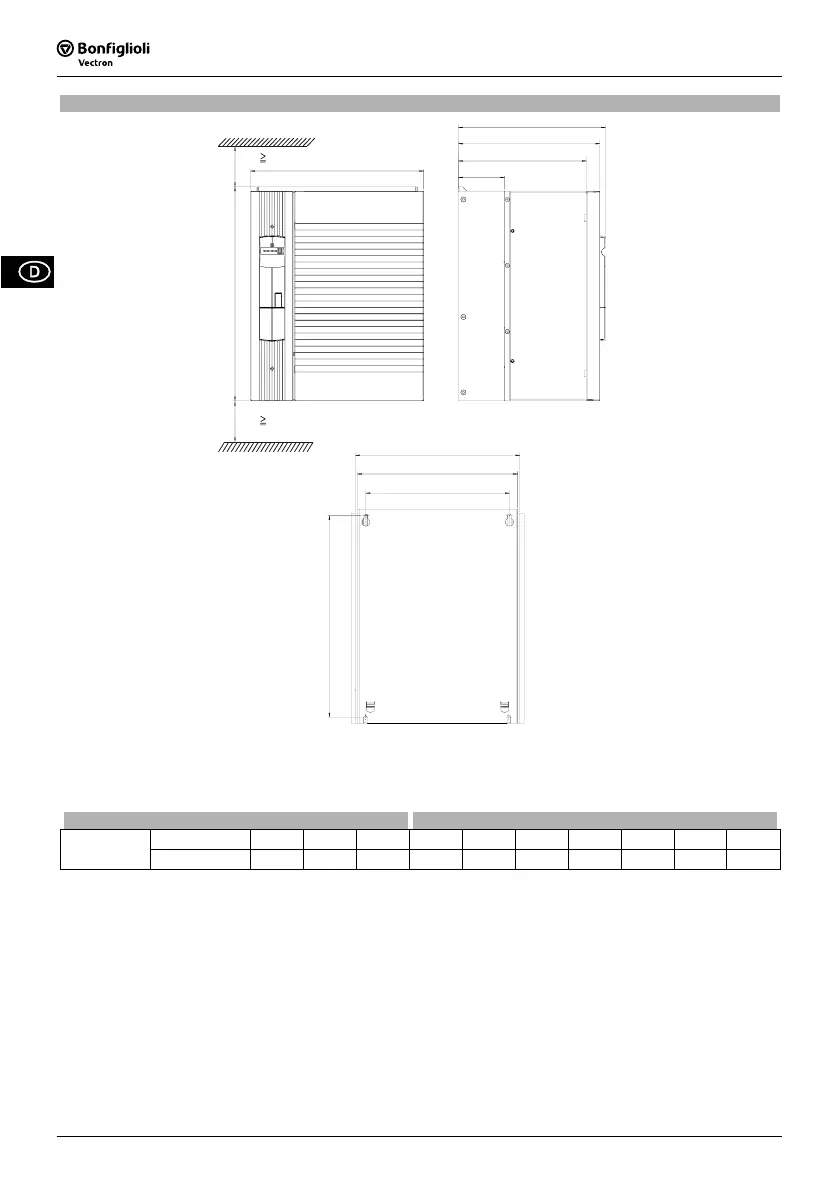

ACTIVE Cube 401 (75,0 bis 132,0 kW)
a
b
c
c1
c2
c3
b1
b2
b3
a1
x
x
x
300 mm
x
300 mm
Der Durchmesser der Befestigungslöcher beträgt 9 mm.
Die Montage erfolgt durch Verschrauben der Kühlkörperrückwand vom Frequenzumrichter mit der Montageplatte.
Maße ohne optionale Komponenten:
Abmessungen in mm
Montagemaß in mm
kW
a b c a1 b1 b2 b3 c1 c2 c3
ACTIVE
Cube 401
75,0…132,0
510 412 351 480 392 382 342 338 305 110
09/0854
