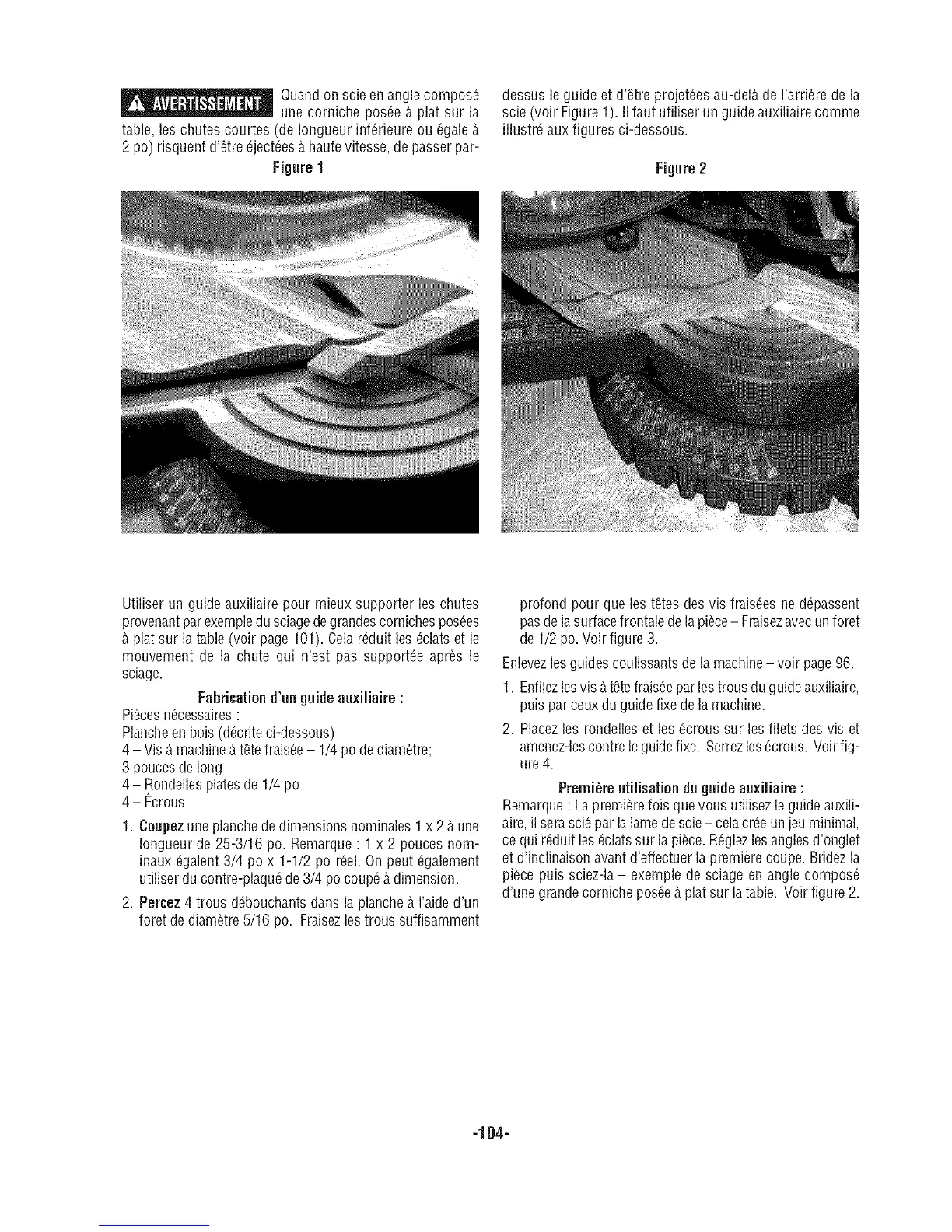

Bosch 5312 - Page 104

_ Quandonscieenanglecompos6
unecornichepos6e_.platsur la
table,leschutescourtes(deIongueurinf6rieureou_gale_.
2 po)risquentd'etre_jectees_.hautevitesse,depasserpar-
Figure1
dessus le guide et d'etre projet_,esau-del_,de I'arri_re de la
scie (voir Figure 1). IIfaut utiliser un guide auxiliaire comme
illustr_ aux figures ci-dessous.
Figure2
Utiliser un guide auxiliaire pour mieux supporter les chutes
provenantparexempledu sciagede grandescorniches pos_es
_,plat sur la table(voir page 101). Celar_duit les _clatset le
mouvement de la chute qui n'est pas support_e apr_s le
sciage.
Fabricationd'un guide auxiliaire :
Pi_cesn_cessaires:
Plancheen bois (d_crite ci-dessous)
4 - Vis &machine &tete frais6e- 1/4 po dediametre;
3 pouces delong
4 - Rondellesplatesde 1/4 po
4 - Ecrous
1. Coupezune planchede dimensions nominales1 x 2 _,une
Iongueur de 25-3/16 po. Remarque : 1 x 2 pouces nom-
inaux _galent 3/4 po x 1-1/2 po r_el. On peut _,galement
utiliser du contre-plaqu_ de3/4 po coup6 _,dimension.
2. Percez4 trous d_bouchantsdans la planche& I'aide d'un
foret de diam_tre 5/16 po. Fraisezles trous suffisamment
profond pour que les t_tes des vis frais6es ne d@assent
pasde lasurfacefrontale dela piece- Fraisezavec unforet
de 1/2 po. Voir figure 3.
Enlevezlesguides coulissants de la machine-voir page96.
1. Enfilezlesvis _,t_,tefrais_e parlestrous du guideauxiliaire,
putspar ceux duguide fixe de la machine.
2. Placezles rondelles et les _crous sur lesfilets des vis et
amenez-lescontre leguidefixe. Serrezles_crous. Voirfig-
ure4.
Premiere utilisation du guide auxiliaire :
Remarque: La premiere fois que vous utilisez le guideauxili-
aire, il sera sci_par la lamedescie- celacr_eunjeu minimal,
ce qui r_duit les_clatssur la piece. R6glezlesanglesd'onglet
et d'inclinaison avant d'effectuer la premi6re coupe. Bridez la
piece puts sciez-la - exemple de sciage en angle compos6
d'une grande corniche pos6e_,plat sur latable. Voir figure 2.
-104-
