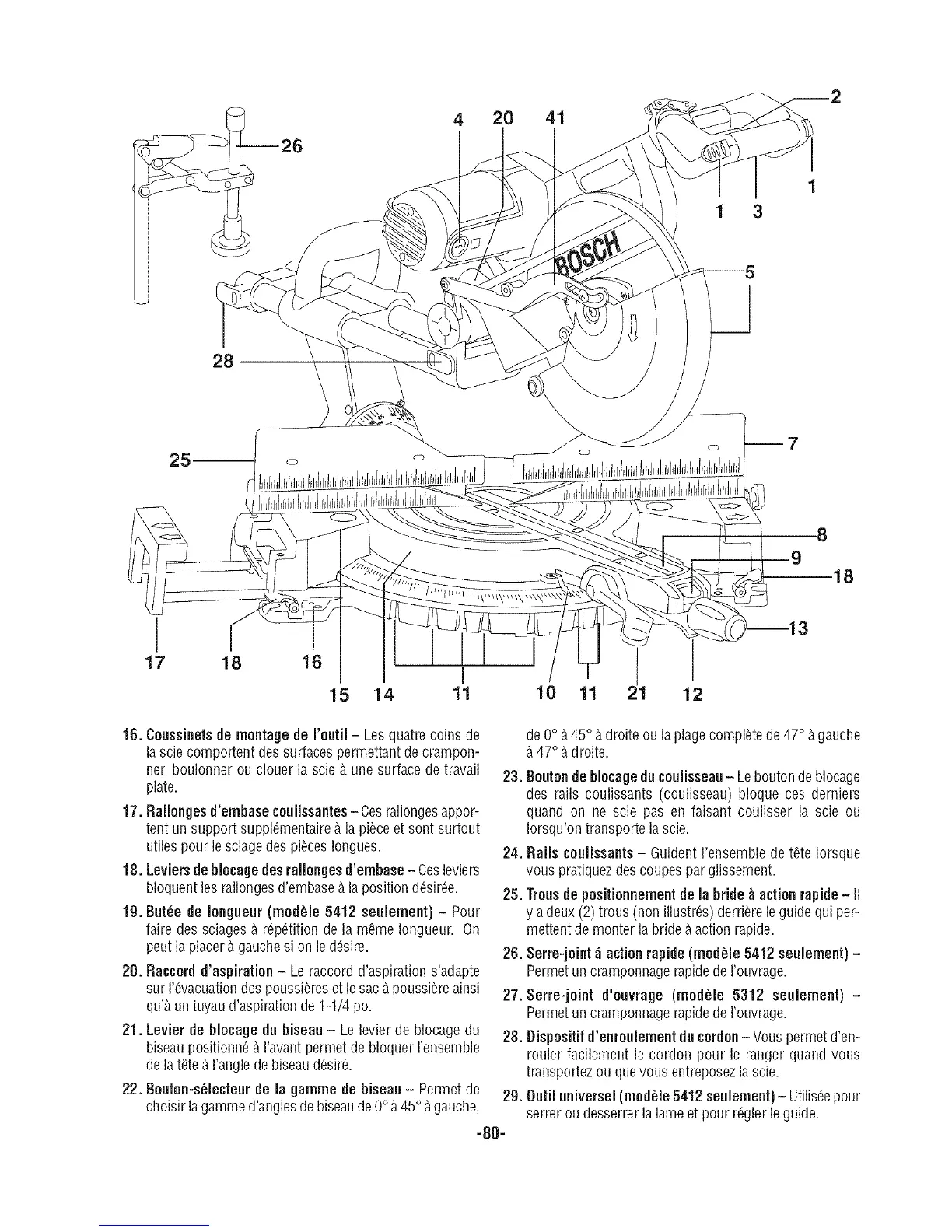

16. Conssinets de montage de rontil- Lesquatre coins de
lascie comportent des surfaces permettantde crampon-
nor,boulonner ou clouer la scie _.une surface de travail
plate.
17. Rallongesd'embaseconlissantes-Ces rallongesappor-
tent un support suppl_mentaire_.la piece et sont surtout
utiles pour le sciagedes pi_cesIongues.
18. Leviersdeblocage desrallonges d'embase- Cesleviers
bloquentlos rallongesd'embase_.la positiond_sir_e.
19. Butte de Iongnenr (modUle5412 senlement) - Pour
faire des sciages_ r@_tition de la m0me Iongueur. On
peut la placer_.gauche si on le d_sire.
20. Raccord d'aspiration - Le raccord d'aspiration s'adapte
sur I'_vacuationdespoussi_reset le sac _.poussi_re ainsi
qu'_.un tuyaud'aspiration de 1-1/4 po.
21. Levier de blocage du biseaa - Lelevier de blocage du
biseaupositionn6 _ ravant permet debloquer rensemble
de la t_te _.I'anglede biseaud_sir_.
22. Bonton-s_lectenrde la gamme de bisean - Permet de
choisir lagamme d'anglesde biseaude 0° _.45° _.gauche,
de 0° _.45° _.droite ou la plagecomplNe de 47° _.gauche
_.47° _.droite.
23. Bontonde blocage du conlissean - Le bouton de blocage
des rails coulissants (coulisseau) bloque ces derniers
quand on ne scie pas en faisant coulisser la scie ou
Iorsqu'on transporte lascie.
24. Rails conlissants- Guident I'ensemble de t_te Iorsque
vous pratiquezdes coupes parglissement.
25. "Ironsde positionnementde la bride_ action rapide- II
y a deux (2) trous (non illustr_s) derrierele guide qui per-
mettent de monter la bride _.action rapide.
26. Serre-joint _ action rapide (modUle5412 senlement)-
Permet un cramponnagerapidede rouvrage.
27. Serre-joint d'onvrage (modUle 5312 senlement) -
Permet un cramponnagerapidede rouvrage.
28. Bispositif d'enronlement dn cordon- Vous permetd'en-
rouler facilement le cordon pour le ranger quand vous
transportezou quevous entreposezla scie.
29.0hill nniversel (mod_le 5412 senlement)- Utilis6epour
serrer ou desserrer la lameet pour r_gler le guide.
