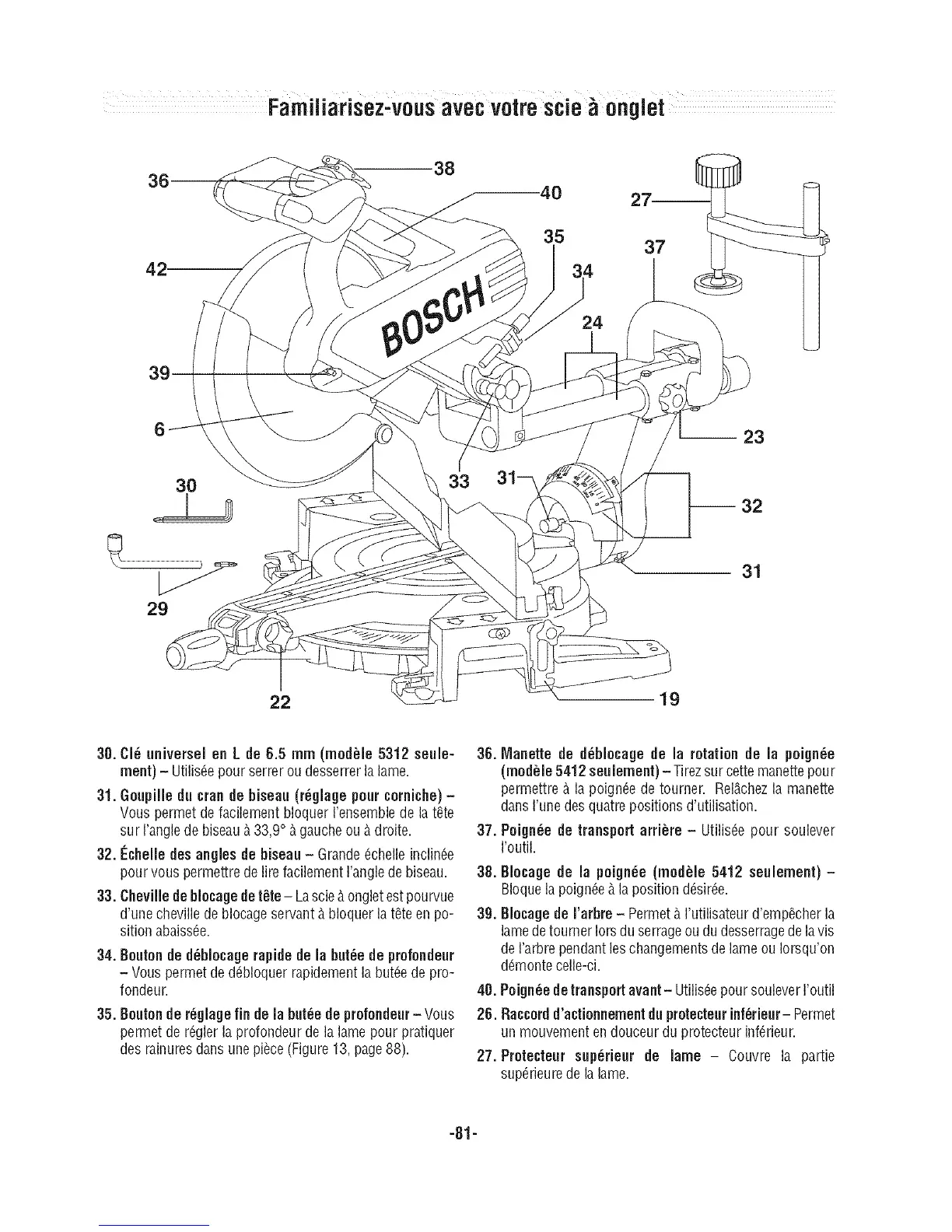

Familiarisez:vousavecvotrescie onglet
38
23
30
29
31
22
19
30. CI_ nniversel en L de 6.5 mm (mod_le 5312 senle-
ment)- Utilis_epour serrer oudesserrer la lame.
31. Gonpille [in ¢ran de bisean (r_glage pour ¢orniche) -
Vous permet de facilement bloquer I'ensemble de la t_te
sur I'anglede biseau&33,9° &gauche ou &droite.
32. Echelle des angles de bisean - Grande_chelle inclin6e
pour vous permettrede fire facilement I'anglede biseau.
33. Chevillede blocage detote- Lascie &ongletest pourvue
d'une chevillede blocageservant &bloquer la t_te en po-
sition abaiss_e.
34. Bonton ded_blocagerapide de labutte de profondenr
- Vous permet de d_bloquer rapidementla butte de pro-
fondeur.
35. Benton de r_giagefin de la butte deprofondenr-Vous
permet de r6glerla profondeur de la lame pour pratiquer
des rainuresdarts une piece(Figure13, page88).
36. lVlanette de deblocage de la rotation de la poignee
(modele 5412 senlement) - Tirezsurcette manettepour
permettre & la poign6e de tourner. Rel&chezla manette
dansI'unedes quatrepositions d'utilisation.
37. Poign_e de transport arri_re - Utilis6e pour soulever
I'outil.
38. Blocage de la peign_e (modele 5412 senlement) -
Bloque la poign_e_.la position d_sir_e.
39. Blocagede rarbre - Permet_.I'utilisateur d'emp_cher la
lamede tourner Iorsdu serrageou du desserragede la vis
de I'arbre pendantleschangementsde lame ou Iorsqu'on
d_montecelle-ci.
40. Poigneede transport avant- Utilis_epoursoulever I'outil
26. Raccerdd'actionnement dn protectenrinf_rienr- Permet
un mouvement endouceur du protecteur inf_rieur.
27. Protectenr snperienr de lame - Couvre la partie
sup6rieurede la lame.
