4.3 ESA-Installatie en seriële-configuratie
1. Bluetooth-seriële-adapter verwijderen.
2. BEA 460 via seriële verbindingsleiding
(1 684 465 371) op PC/Laptop aansluiten.
i USB-seriële-converter 1 684 465 508 (Speciale
toebehoren) gebruiken, indien alleen een USB-
interface en geen seriële interface op de PC/Laptop
aanwezig is.
i Inschakelvolgorde in acht nemen: Altijd eerst
BEA 460 inschakelen, dan PC/Laptop.
3. BEA 460 inschakelen.
? Aan-/uitschakelaar brandt rood.
4. PC/Laptop inschakelen.
5. ESA-software-installatie op PC/Laptop uitvoeren (zie
ESA-programmabeschrijving 1 689 979 659).
6. ESA-software starten.
? Invoervenster "Interfaces-instellingen" verschijnt.
i Het invoervenster "Interfaces-instellingen" verschijnt
na de installatie van de ESA-software en bij de
allereerste ESA-software-start.

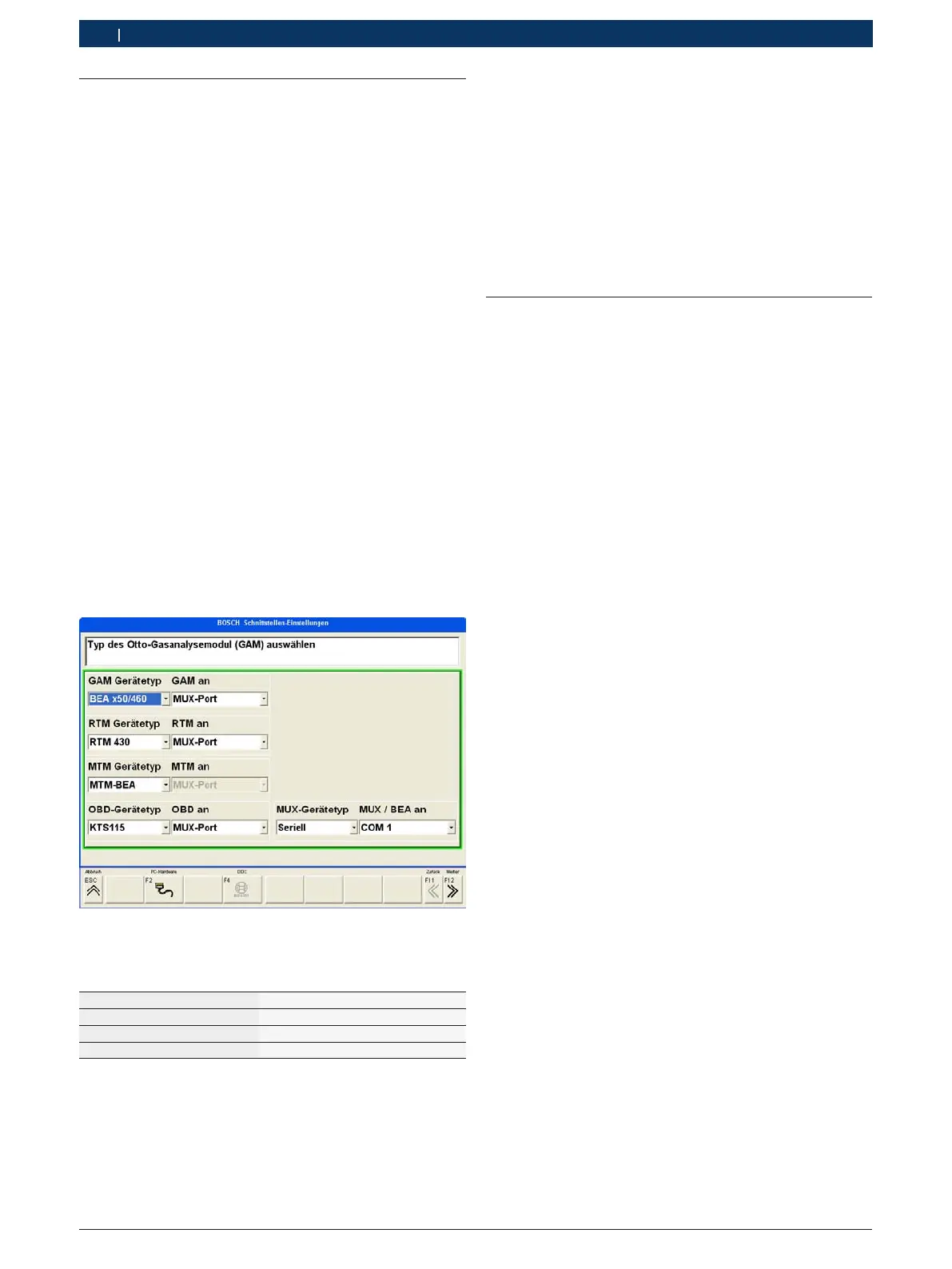

7. BEA 460-configuratie instellen.
Volgende instellingen moeten voor BEA 460 worden
uitgevoerd:
GAM Apparaattype BEA x50/460
MTM Apparaattype MTM-BEA
MUX Apparaattype Serieel
MUX / BEA aan COMX
*)
*)
Overeenkomstige seriële COM-interface selecteren.
i Indien een RTM 430 op de BEA 460 aangesloten en
KTS 115 in de BEA 460 intern is gemonteerd, moeten
beide interfaces op MUX-Port worden ingesteld.
8. <F12> 2 maal drukken.
? De interface-instellingen worden opgeslagen en
de ESA-software wordt gesloten.
9. PC/Laptop opnieuw opstarten en ESA-software
opnieuw starten.
? BEA 460 is bedrijfsklaar.
4.4 Firmware-update met KTS 115
4.4.1 Update via Bluetooth-verbinding
De update van de firmware via Bluetooth wordt
automatisch gestart. De afstand tussen BEA 460 en PC/
Laptop dient maximaal 2 meter te bedragen en er moet
direct zicht tussen de Bluetooth-adapters bestaan.
4.4.2 Update via seriële verbindingsleiding
1. Bluetooth-seriële-adapter verwijderen.
2. BEA 460 via seriële verbindingsleiding
(1 684 465 371) op PC/Laptop aansluiten.
i USB-seriële-converter 1 684 465 508 (Speciale
toebehoren) gebruiken, indien alleen een USB-
interface en geen seriële interface op de PC/Laptop
ter beschikking staat.
3. ESA-software starten.
? Invoervenster "Interfaces-instellingen" oproepen.
4. BEA 460 Seriële -configuratie instellen (zie
afbeelding in hfdst. 4.3).
5. Met <F12> Interfaces-instellingen bevestigen.
? ESA start opnieuw.
? Firmware-update wordt automatisch uitgevoerd.
6. Na succesvolle firmware-update seriële
verbindingsleiding verwijderen en de Bluetooth-
seriële-adapter weer op de BEA 460 steken.
7. In het invoervenster "Interfaces-instellingen"
Bluetooth-instelling weer herstellen (Zie afbeelding
in hfdst.4.2).
8. Met <F12> Interfaces-instellingen bevestigen.
? ESA start opnieuw.
? BEA 460 is bedrijfsklaar.
