5. Instandhaltung
5.1 Reinigung
Das Gehäuse nur mit weichen Tüchern und neutralen
Reinigungsmitteln säubern. Keine scheuernde Reini-
gungsmittel und grobe Werkstattputzlappen verwenden.
5.2 Eichung
Bei Verwendung im eichpflichtigen Verkehr ist eine jähr-
liche Eichung zwingend erforderlich. Die Eichordnung,
Bestandteil der AU-Verordnung, beschreibt die Prüfung
der AU-Messgeräte wie folgt:
"Die Messgeräte müssen unter den in der Gebrauchsanweisung
angegebenen Bedingungen innerhalb der dort festgelegten
Fristen, längstens jedoch in Abständen von 6 Monaten, gewartet
werden. Die Wartung kann durch einen Wartungsdienst oder
durch fachkundiges Personal des Messgerätebesitzers erfol-
gen; sie ist nachzuweisen und auf dem Messgerät kenntlich zu
machen."
5.3 Wartung AMM
5.3.1 Wartungsintervalle
i Routinemäßige Wartungen erhalten die Betriebsbe-
reitschaft. Wechseln Sie regelmäßig - wir empfehlen
bei normaler Verwendung ein Mal pro Woche - das
Filter GF1.
Die jährliche und halbjährliche Wartung kann in
Deutschland mit dem Prüfprotokoll 1 689 980 302
nachgewiesen und durch den Aufkleber 1 689 980 194
kenntlich gemacht werden. Wir empfehlen Ihnen für
die Ablage der Nachweise das Bosch-Wartungsbuch
1 689 980 241.
Geräte, die geöffnet werden müssen (Reparaturen),
sind anschließend wieder zu Eichen (siehe auch Merk-
blatt für die Eichung von Abgasmessgeräten für Fremd-
zündungsmotoren). Gerätereparaturen (Gerät öffnen,
justieren, instandsetzen usw.) dürfen nur vom autori-
sierten Kundendienst durchgeführt werden.
Halbjährliche Wartung
¶ Wechsel von Filter GF1 (Fig. 5, Pos. 6) im Entnahme-
schlauch.
¶ Wechsel von Eingangsfilter GF2 (Fig. 5, Pos. 3), sie-
he Kapitel 5.3.5.
¶ Überprüfen, ob alle zwei PVC-Schläuche an den
Gasaus gängen angeschlossen sind (Fig. 5, Pos. 7 und
11).
¶ Sichtprüfung der Entnahmesonde (Fig. 5, Pos. 9).
¶ Dichtigkeitsprüfung der Entnahmesonde (siehe Kap.
5.3.2).
¶ Durchgeführte Wartung quittieren (siehe Programm-
beschreibung Bosch-Testsystem).
Jährliche Wartung
Diese Wartungsarbeiten sind von einem fachkundigen
Wartungsdienst durchzuführen. Sie bestehen aus der
halbjährlichen Wartung und zusätzlich aus folgenden
Punkten:
¶ Überprüfen der AMM-Messgenauigkeit mit einem
Prüfgas.
¶ Austausch des Aktivkohlefilters (Fig. 5, Pos. 1) im
Nullgasweg.
¶ Austausch der Pumpenschutzfilter GF3, siehe Kap. 5.3.5
Die Vorschriften der zuständigen Behörden müssen
eingehalten werden.
NO
cal
AF 1
GF 3
GF 2
O
2
459830-13Ko
1
2
3
6
4
10 8
7
11
5
9

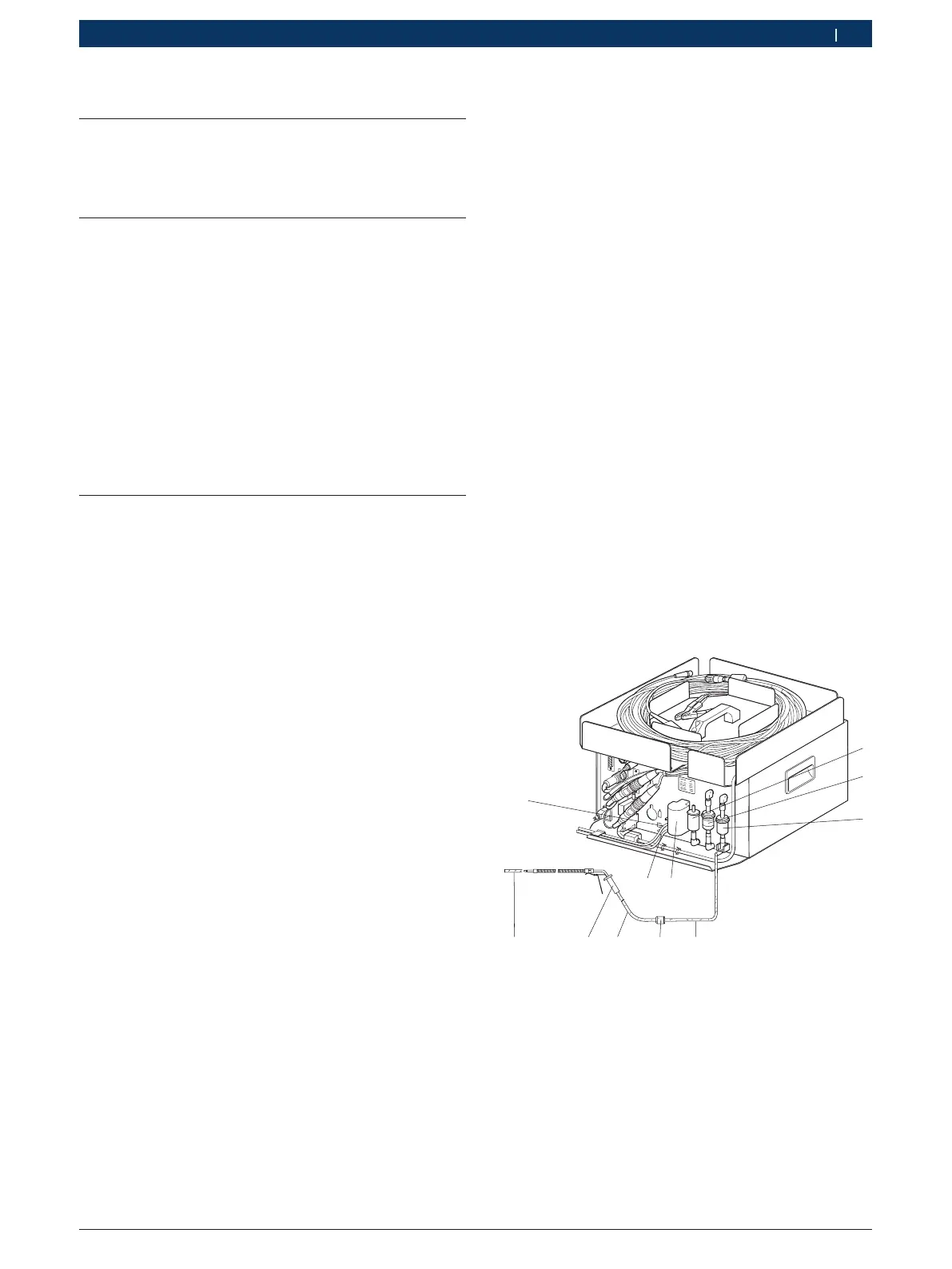

Fig. 5: Rückseite BEA 460
1 Aktivkohlefilter
2 Filter GF3
3 Filter GF2
4 8 m Abgasentnahmeschlauch
5 O
2
-Sensor (Abbildung kann vom Original abweichen)
6 Filter GF1
7 Gas- und Kondensatausgang (140 cm PVC-Schlauch klar)
8 30 cm Vitonschlauch (schwarz)
9 Abgasentnahmesonde
10 Kunststoffschlauch für Lecktest
11 Messgasausgang (140 cm PVC-Schlauch klar)
