1 689 989 027 2009-03-26| Robert Bosch GmbH
Gerätebeschreibung | BEA 460 | 7BEA 460 | 7 | 7 de
3.4 Sonderzubehör
Informationen zum Sonderzubehör erhalten Sie von
Ihren Bosch-Vertragshändler.
3.5 Komponenten
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

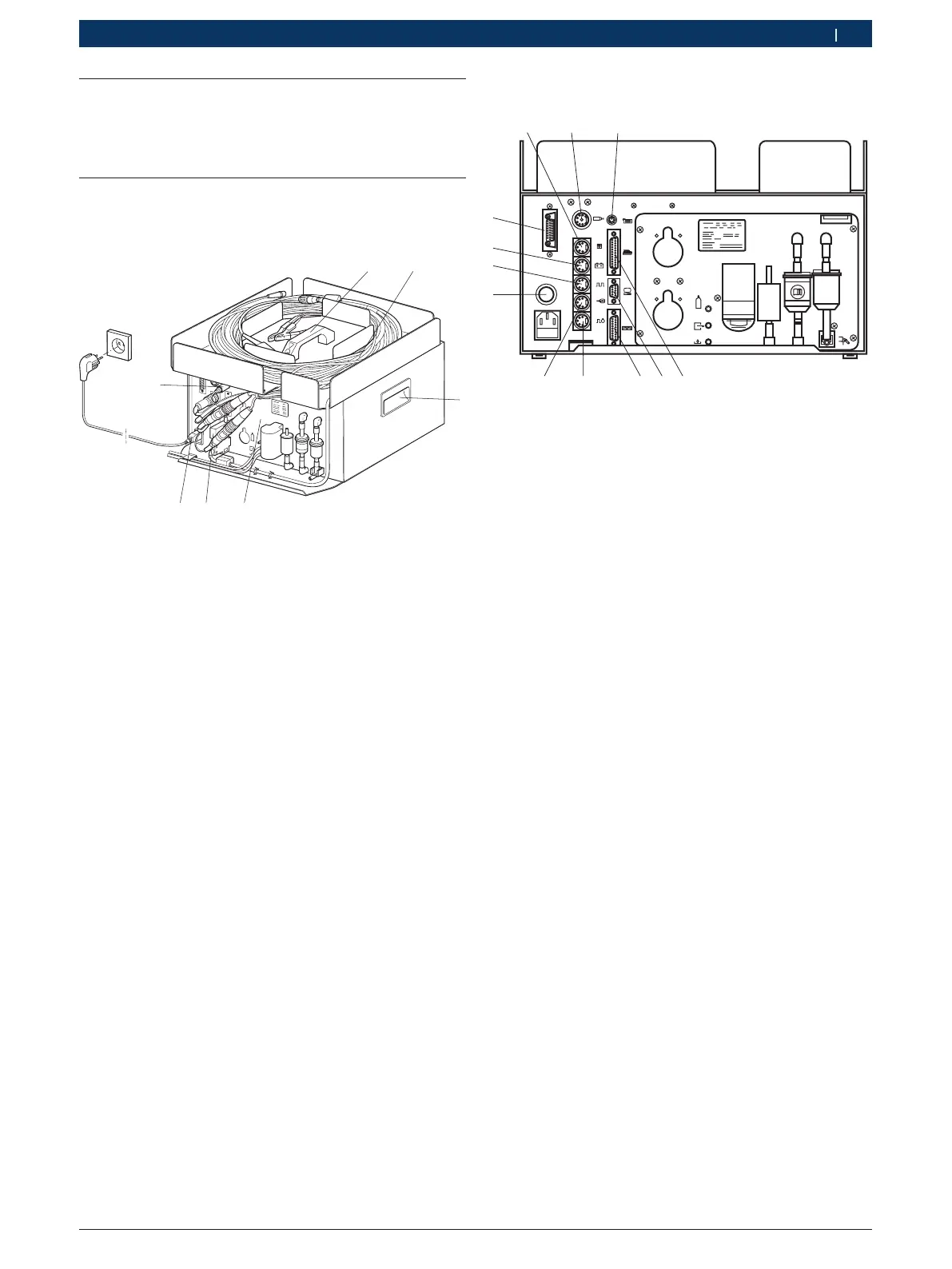

Fig. 1: Übersicht BEA 460
1 Tragegriffe
2 Sensorenablage
3 AMM (Benziner Abgasmodul)
4 Bluetooth-Seriell-Adapter
5 Netzanschlussleitung
6 PS2-Spannungsversorgung für Bluetooth-Seriell-Adapter
3.5.2 BEA 460 Anschlüsse
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: BEA 460 Anschlüsse
1 Anschlussbuchse (ohne Funktion)
2 Bluetooth-Seriell-Adapter oder serielle Verbindungsleitung
3 Anschlussbuchse RTM 430
4 Anschlussbuchse OT-Geber oder optischer Geber
5 Anschlussbuchse für Klemmgeber
6 Ein/Aus-Schalter für Spannungsversorgung
7 Anschlussbuchse für Adapterleitung Triggerzange
und Kl. 1/TD/TN/EST
8 Anschlussbuchse für Anschlussleitung B+/B–
9 Anschlussbuchse für OBD-Diagnoseleitung
*)
10 Anschlussbuchse für Öltemperaturfühler
11 Anschlussbuchse für Zündlichtpistole (Sonderzubehör)
12 PS2-Spannungsversorgung für Bluetooth-Seriell-Adapter
*)
je nach bestellter Ausführung
