52 | BEA 460 | Descripción del equipoes
3.4 Accesorio especial
Su concesionario Bosch le informará sobre los
accesorios especiales.
3.5 Componentes
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

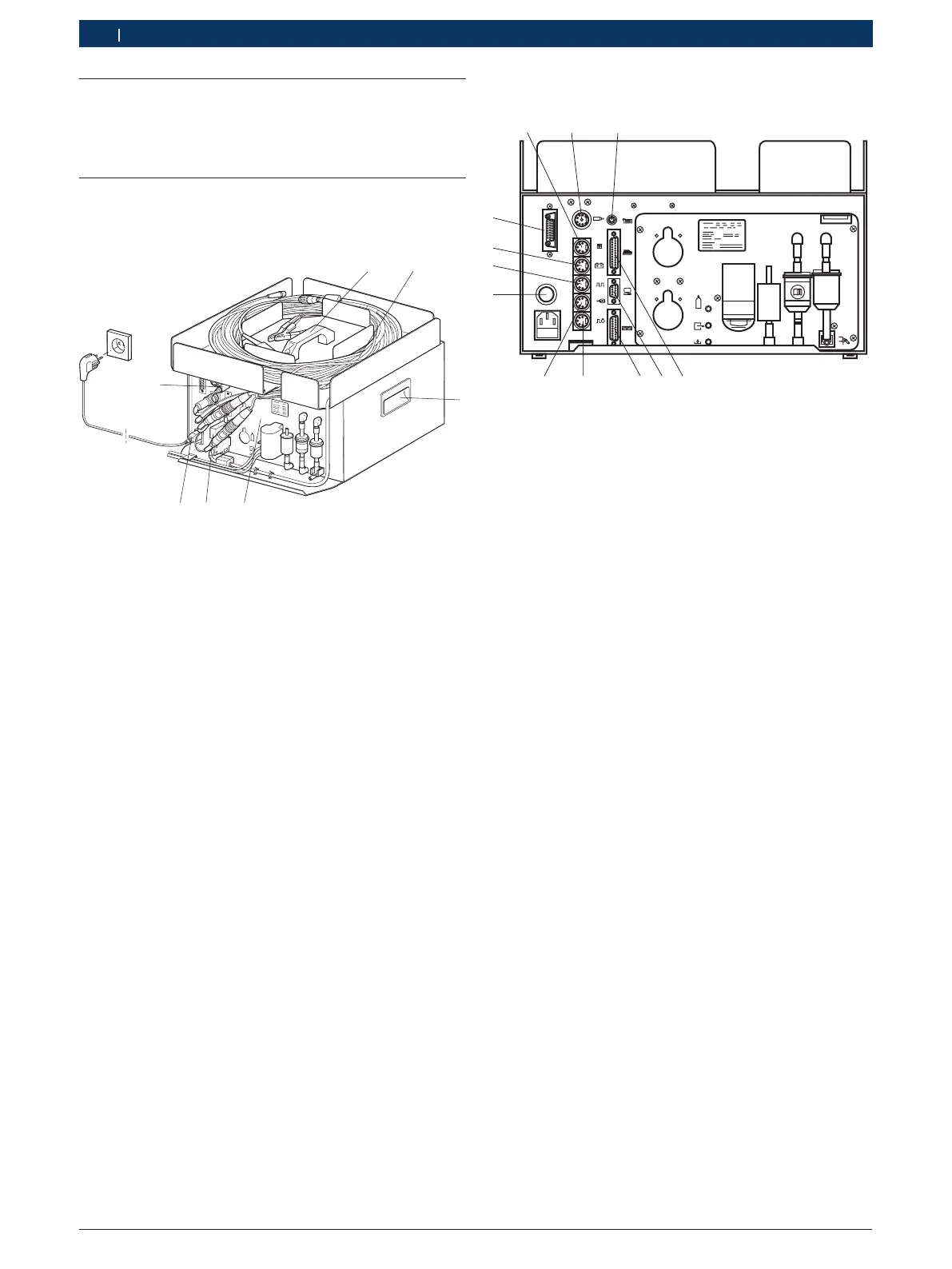

Fig. 1: Vista general de BEA 460
1 Mangos de transporte
2 Bandeja de los sensores
3 AMM (módulo de gases de escape para gasolina)
4 Adaptador Bluetooth serial
5 Cable de conexión a la red
6 Alimentación de tensión PS2 para adaptador Bluetooth serial
3.5.2 Conexiones BEA 460
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: Conexiones BEA 460
1 Casquillo de conexión (sin función)
2 Adaptador Bluetooth serial o cable de conexión serial
3 Casquillo de conexión RTM 430
4 Casquillo de conexión transmisor PMS o transmisor óptico
5 Casquillo de conexión para transmisor de apriete
6 Conmutador CON/DES para alimentación de tensión
7 Casquillo de conexión para cable de conexión pinza de disparo
y Kl. 1/TD/TN/EST
8 Casquillo de conexión para cable de conexión B+/B–
9 Casquillo de conexión para cable de diagnóstico OBD
*)
10 Casquillo de conexión para sensor de temperatura del aceite
11 Casquillo de conexión para pistola estroboscópica (accesorio
especial)
12 Alimentación de tensión PS2 para adaptador Bluetooth serial
*)
según el modelo pedido
