1 689 989 027 2009-03-26| Robert Bosch GmbH
Gerätebeschreibung | BEA 460 | 9BEA 460 | 9 | 9 de
3.6.4 Sauerstoffmessung
BEA 460 ist mit einem O
2
-Messwertgeber ausgerüstet.
Der O
2
-Messwertgeber wird an der AMM-Rückwand an
der dafür vorgesehenen Stelle (Fig. 3, Pos. 3) einge-
schraubt. Die Sauerstoffmessung wird automatisch mit
dem Luftsauerstoff von 20,9 %vol abgeglichen und wird
für die Lambda-Berechnung benötigt.
i Der O
2
-Messwertgeber ist ein Verschleißteil.
3.7 Abgasmessungen an 2-Takt-Motoren
Fahrzeuge mit Zweitaktmotoren haben gegenüber Fahr-
zeugen mit Viertaktmotoren höhere HC-Emissionen und
scheiden zusätzlich Öl ab. Öl besteht im wesentlichen
aus Kohlenwasserstoffen (HC). Dieses setzt sich, wenn
keine Vorkehrungen dagegen getroffen werden, an den
Wandungen des äußeren Gasweges (Abgasentnahme-
sonde, Abgasentnahmeschlauch, Filter) ab.
Diese Ablagerungen haben eine HC-Konzentrationsan-
zeige (Restwertanzeige) zur Folge, auch wenn keine
Abgasmessung durchgeführt wird, d. h. bei einer HC-
Messung wird der tatsächliche Wert um diesen Rest-
wert verfälscht (vergrößert).
Dieser Effekt, in Fachkreisen als "Hang-up" bezeichnet,
tritt bei allen Abgasmessgeräten auf und ist nicht fabri-
katsbezogen. Nur bei Geräten mit HC-Messung wird er
sichtbar.
Diese Ablagerungen können durch den Einsatz von Ak-
tivkohlefiltern weitgehendst verhindert werden. Diese
Filter binden und neutralisieren zum größten Teil Öl und
flüchtige Kohlenwasserstoffe. Derartige Filter haben
eine begrenzte Lebensdauer.
! Bei Abgasmessungen an 2-Takt-Motoren immer einen
Aktivkohlefilter verwenden. Dieser Aktivkohlefilter
muss nach dem Grobfilter in den Gasweg eingesetzt
werden.
i Wir empfehlen bei der Abgasmessung von 2-Takt-
Motoren immer einen separaten, zweiten äußeren
Gasweg (Abgasentnahmesonde, Abgasentnahme-
schlauch, Filter GF1 und Aktivkohlefilter) zu verwen-
den. Im 2-Takt-Set 1 687 001 283 sind alle hierfür
erforderlichen Teile enthalten.
! Der in diesem 2-Takt-Set verwendete Abgasentnah-
meschlauch besteht aus Silikon. Abgasentnahme-
schläuche aus Silikon und Aktivkohlefilter dürfen
jedoch nur für CO-Messungen, nicht aber für HC-
und Lambda-Messungen eingesetzt werden.
NO
cal
AF 1
GF 3
GF 2
O
2
1
2
35 4

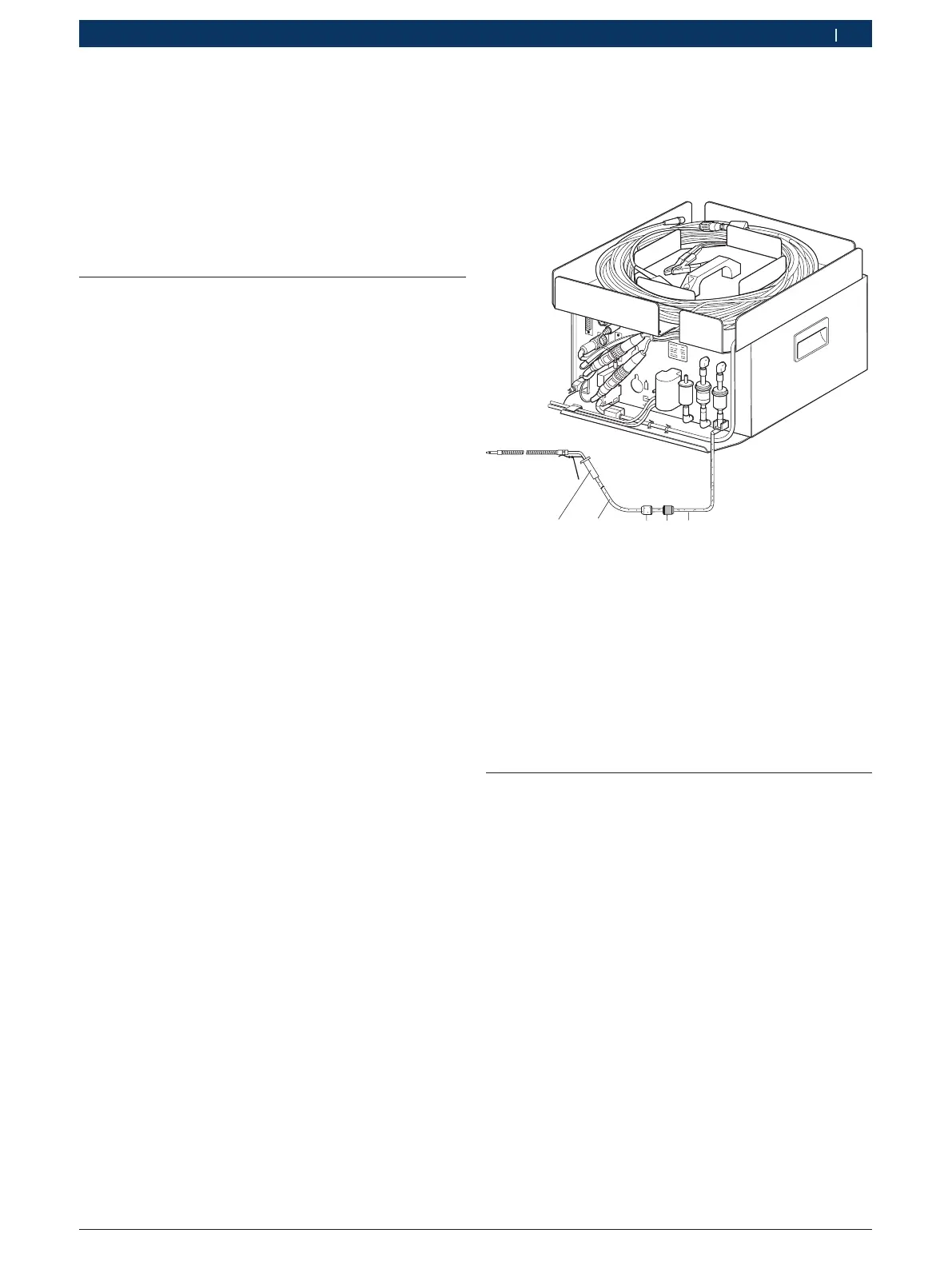

Fig. 4: AMM mit 2-Takt-Set 1 687 001 283 zur Abgasmessung
an 2-Takt-Motoren
1 Abgasentnahmeschlauch Silicon 8 m
2 Aktivkohlefiter
3 Grobfilter GF1
4 Abgasentnahmeschlauch Viton 30 cm
5 Abgasentnahmesonde
i Die möglichen Ablagerungen können nach der Mes-
sung durch Ausblasen des abgezogenen Schlauches,
entgegen der Saugrichtung, mit Druckluft rasch
entfernt werden.
3.8 Bluetooth-USB-Adapter
Nur der im Lieferumfang beigelegte Bluetooth-USB-Adap-
ter ermöglicht die Funkverbindung zu BEA 460. Er wird am
PC/Laptop eingesteckt. Bei einer Bluetooth-Verbindung
blinkt die blaue LED des Bluetooth-USB-Adapters.
! Den am Laptop gesteckten Bluetooth-USB-Adapter
nicht mechanisch belasten und nicht als Haltegriff
benutzen. Laptop oder Bluetooth-USB-Adapter kön-
nen dabei beschädigt werden.
