1 689 989 027 2009-03-26| Robert Bosch GmbH
12 | BEA 460 | Erstinbetriebnahmede
4.3 ESA-Installation und Seriell-Konfigu-
ration
1. Bluetooth-Seriell-Adapter abnehmen.
2. BEA 460 über serielle Verbindungsleitung
(1 684 465 371) an PC/Laptop anschließen.
i USB-Seriell-Umsetzer 1 684 465 508 (Sonderzube-
hör) verwenden, wenn nur eine USB-Schnittstelle
und keine serielle Schnittstelle am PC/Laptop vor-
handen ist.
i Einschaltreihenfolge beachten: Immer zuerst
BEA 460 einschalten, dann PC/Laptop.
3. BEA 460 einschalten.
? Ein/Aus-Schalter leuchtet rot.
4. PC/Laptop einschalten.
5. ESA-Software-Installation auf PC/Laptop durch-
führen (siehe ESA-Programmbeschreibung
1 689 979 659).
6. ESA-Software starten.
? Eingabefenster "Schnittstellen-Einstellungen" er-
scheint.
i Das Eingabefenster "Schnittstellen-Einstellungen"
erscheint nach der Installation der ESA-Software und
beim allerersten ESA-Software-Start.

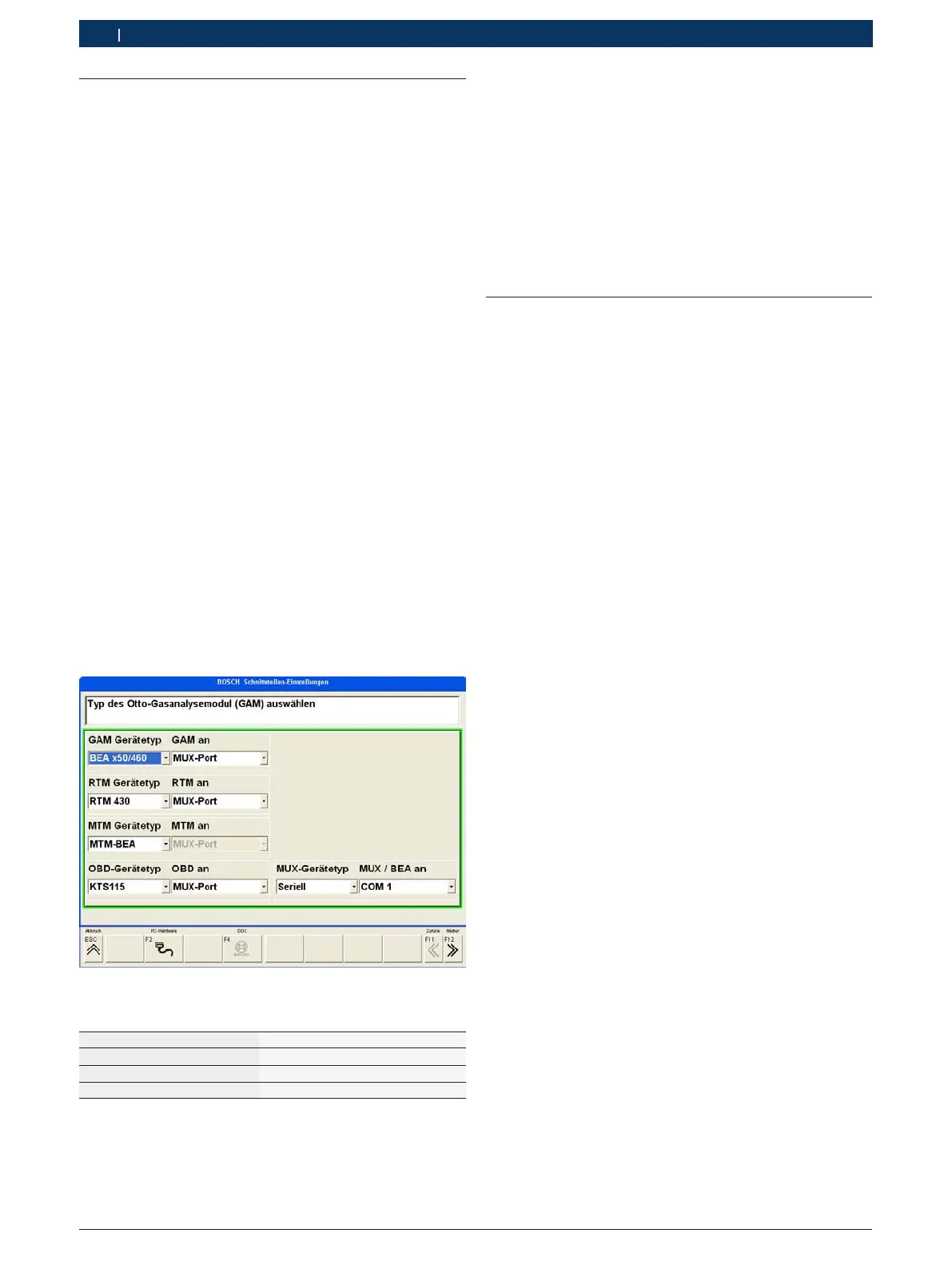

7. BEA 460-Konfiguration einstellen.
Folgende Einstellungen sind für BEA 460 vorzunehmen:
GAM Gerätetyp BEA x50/460
MTM Gerätetyp MTM-BEA
MUX Gerätetyp Seriell
MUX / BEA an COMX
*)
*)
Entsprechende serielle COM-Schnittstelle auswählen.
i Wenn ein RTM 430 am BEA 460 angeschlossen und
KTS 115 im BEA 460 intern eingebaut ist, müssen
beide Schnittstellen auf MUX-Port eingestellt werden.
8. <F12> 2 Mal drücken.
? Die Schnittstellen-Einstellungen werden gespei-
chert und die ESA-Software wird geschlossen.
9. Neustart PC/Laptop durchführen und ESA-Software
neu starten.
? BEA 460 ist betriebsbereit.
4.4 Firmware-Update mit KTS 115
4.4.1 Update über Bluetooth-Verbindung
Das Update der Firmware über Bluetooth wird automa-
tisch gestartet. Der Abstand zwischen BEA 460 und PC/
Laptop sollte maximal 2 Meter betragen und es muss di-
rekte Sicht zwischen den Bluetooth-Adaptern bestehen.
4.4.2 Update über serielle Verbindungsleitung
1. Bluetooth-Seriell-Adapter entfernen.
2. BEA 460 über serielle Verbindungsleitung
(1 684 465 371) an PC/Laptop anschließen.
i USB-Seriell-Umsetzer 1 684 465 508 (Sonderzube-
hör) verwenden, wenn nur eine USB-Schnittstelle
und keine serielle Schnittstelle am PC/Laptop zur
Verfügung steht.
3. ESA-Software starten.
? Eingabefenster "Schnittstellen-Einstellungen" auf-
rufen.
4. BEA 460 Seriell-Konfiguration einstellen (siehe Bild
in Kap. 4.3).
5. Mit <F12> Schnittstellen-Einstellungen bestätigen.
? ESA startet neu.
? Firmware-Update wird automatisch durchgeführt.
6. Nach erfolgreichem Firmware-Update serielle Verbin-
dungsleitung entfernen und den Bluetooth-Seriell-
Adapter am BEA 460 wieder aufstecken.
7. Im Eingabefenster "Schnittstellen-Einstellungen"
Bluetooth-Einstellung wieder herstellen (Siehe Bild
in Kap.4.2).
8. Mit <F12> Schnittstellen-Einstellungen bestätigen.
? ESA startet neu.
? BEA 460 ist betriebsbereit.
