Descripción del equipo | BEA 460 | 53BEA 460 | 53 | 53 es
3.5.3 AMM (módulo de medición de gases de
escape para gasolina)
459715/8Rf
2
6
4
5
15
14
13
12
10
9
8
1
7
3
11
1617

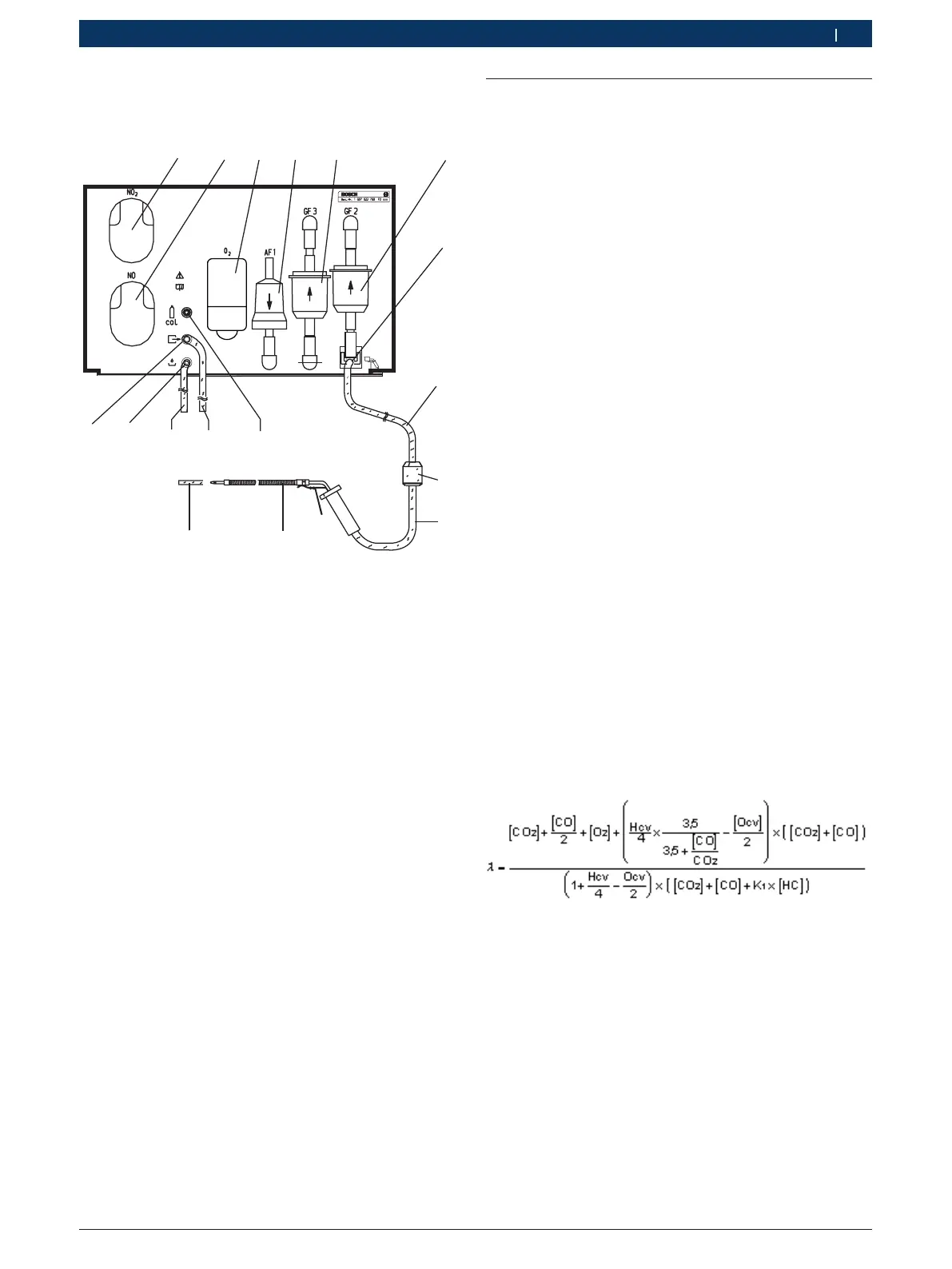

Fig. 3: AMM
1 Sonda NO2 (sin función)
2 Sonda NO2 (accesorio especial)
3 Transmisor de valor de medición O
2
4 Filtro de carbón activo
5 Filtro de protección de la bomba GF3
6 Filtro de entrada GF2
7 Entrada de medición de gases de escape
8 Manguera de toma de gases de escape Viton 8 m (negra)
9 Filtro de depuración basta GF1
10 Manguera de toma de gases de escape Viton 30 cm (negra)
11 Sonda de toma de gases de escape
12 Racor de manguera para prueba de fugas
13 Entrada de gas de calibración
14 Tubo flexible PVC 23 cm (claro)
15 Tubo flexible PVC 23 cm (claro)
16 Salida de gas y de condensado
17 Salida de gas de medición
3.6 Descripción de funciones del AMM
Con AMM se miden los componentes de gases de
escape de gasolina CO, HC, CO
2
, O
2
NO (NO equipable
posteriormente). La razón de aire Lambda se calcula
sobre la base de los valores de gas medidos.
Para la medición de contenidos de CO, CO
2
y
HC se aplica el procedimiento de infrarrojos no
dispersivo. El contenido de oxígeno se establece
mediante un transmisor de valores de medición de O
2
electroquímico efectivo.
3.6.1 Tiempo de precalentamiento
El tiempo de precalentamiento del aparato es de aprox.
1 minuto. Durante ese tiempo no se puede realizar
ninguna medición.
3.6.2 Ajuste a cero
Antes de una medición y tras iniciar una medición, BEA
lleva a cabo un ajuste a cero a intervalos irregulares
y de forma independiente con aire ambiente (la
corriente de la medición de oxígeno se supervisa y se
reajusta en caso necesario). Para el ajuste a cero, BEA
conmuta una electroválvula a aire ambiente (también
denominado gas cero). Durante 30 segundos se barre
con gas cero. El aire ambiente aspirado es depurado de
hidrocarburos mediante un filtro de carbón activo.
i Cuando se lleva a cabo una medición, el ajuste a
cero se desplaza hasta el final de la medición.
3.6.3 Medición de la razón de aire Lambda
A partir de las concentraciones medidas de HC, CO,
CO
2
y oxígeno, el analizador calcula la razón de aire
Lambda. El valor Lambda se calcula mediante la
fórmula de Brettschneider:
[ ] Concentración en % vol, también para HC
K1 Factor de conversión para HC de NDIR a FID
(valor 8)
HCV Relación hidrógeno-carbono en el combustible
(típica 1,7261) *
OCV Relación oxígeno-carbono en el combustible
(típica 0,0175) *
* En función del combustible utilizado. Estos valores pueden ser
modificados por el servicio postventa Bosch.
