3.4 Akcesoria dodatkowe
Informacje o akcesoriach dodatkowych uzyskać można
u autoryzowanego dealera Bosch.
3.5 Komponenty
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

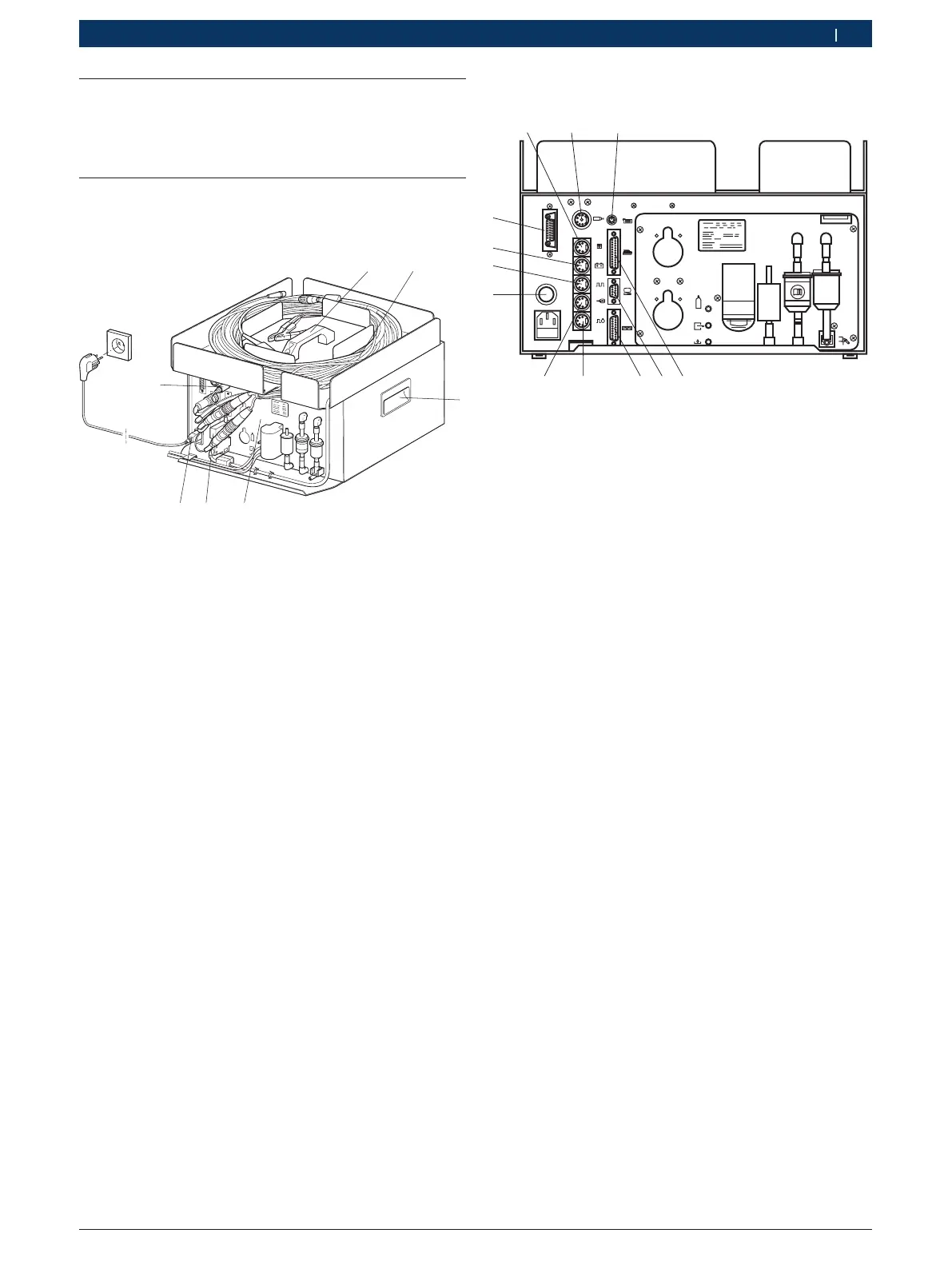

Fig. 1: Przegląd systemu BEA 460
1 Uchwyty do noszenia
2 Składowanie czujników
3 AMM (moduł spalin silnika benzynowego)
4 Adapter szeregowy Bluetooth
5 Przewód sieciowy
6 Gniazdo zasilania PS2 adaptera szeregowego Bluetooth
3.5.2 Złącza BEA 460
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: Złącza BEA 460
1 Gniazdo przyłączeniowe (bez funkcji)
2 Adapter szeregowy Bluetooth lub przewód szeregowy
3 Gniazdo przyłączeniowe RTM 430
4 Gniazdo przyłączeniowe czujnika GMP lub czujnika optycznego
5 Gniazdo przyłączeniowe czujnika zaciskowego
6 Włącznik/wyłącznik zasilania
7 Gniazdo przyłączeniowe kleszczy przerzutnikowych przewodu
adaptera i zac. 1/TD/TN/EST
8 Gniazdo przyłączeniowe przewodu B+/B–
9 Gniazdo przyłączeniowe przewodu diagnostycznego OBD
*)
10 Gniazdo przyłączeniowe czujnika temperatury oleju
11 Gniazdo przyłączeniowe pistoletu do kontroli zapłonu (akcesoria
dodatkowe)
12 Gniazdo zasilania PS2 adaptera szeregowego Bluetooth
*)
w zależności od zamówionej wersji
