Bosch BEA 460 - Specialtillbehör; Komponenter; BEA 460 Anslutningar

1 689 989 027 2009-03-26| Robert Bosch GmbH
82 | BEA 460 | Apparatbeskrivningsv
3.4 Specialtillbehör
Bosch auktoriserade återförsäljare lämnar information
om specialtillbehöret.
3.5 Komponenter
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

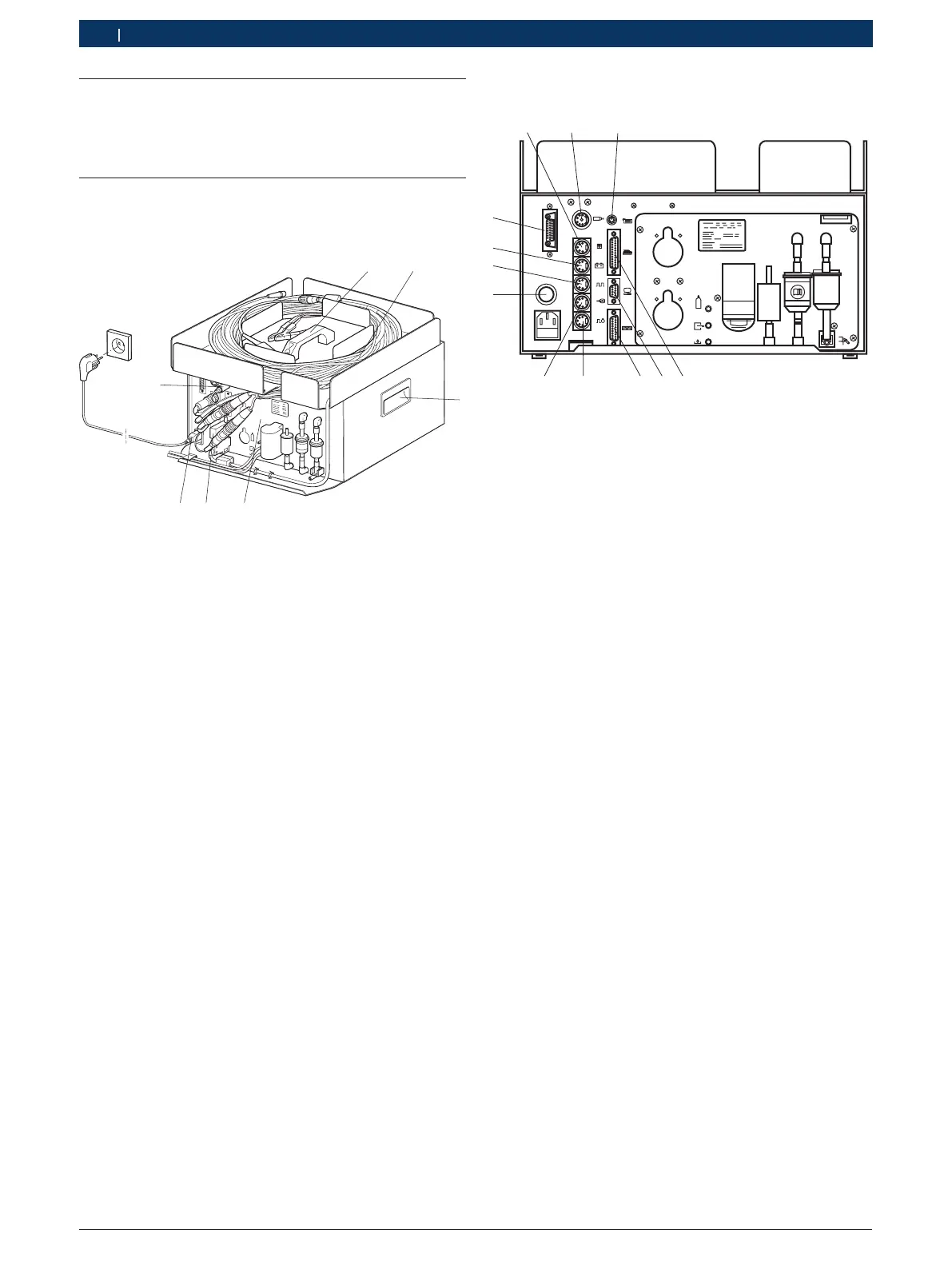

Fig. 1: Översikt BEA 460
1 Bärhandtag
2 Sensorfack
3 AMM (bensinavgasmodul)
4 Bluetooth-serieadapter
5 Nätanslutningsledning
6 PS2-spänningsmatning för Bluetooth-serieadaptern
3.5.2 BEA 460 anslutningar
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: BEA 460 anslutningar
1 Anslutningshylsdon (utan funktion)
2 Bluetooth-serieadapter eller serieförbindelseledning
3 Anslutningshylsdon RTM 430
4 Anslutningshylsdon ÖD-givare eller optisk givare
5 Anslutningshylsdon för klämgivare
6 Strömställare för spänningsmatning
7 Anslutningshylsdon för adapterledning triggertång
och kl. 1/TD/TN/EST
8 Anslutningshylsdon för anslutningsledning B+/B–
9 Anslutningshylsdon för OBD-diagnosledning
*)
10 Anslutningshylsdon för oljetemperatursensor
11 Anslutningshylsdon för tändljuspistol (specialtillbehör)
12 PS2-spänningsmatning för Bluetooth-serieadaptern
*)
beroende på beställt utförande
