Description de l'appareil | BEA 460 | 37BEA 460 | 37 | 37 fr
3.4 Accessoires spéciaux
Les informations sur les accessoires spéciaux vous
seront communiquées par votre revendeur Bosch.
3.5 Composants
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

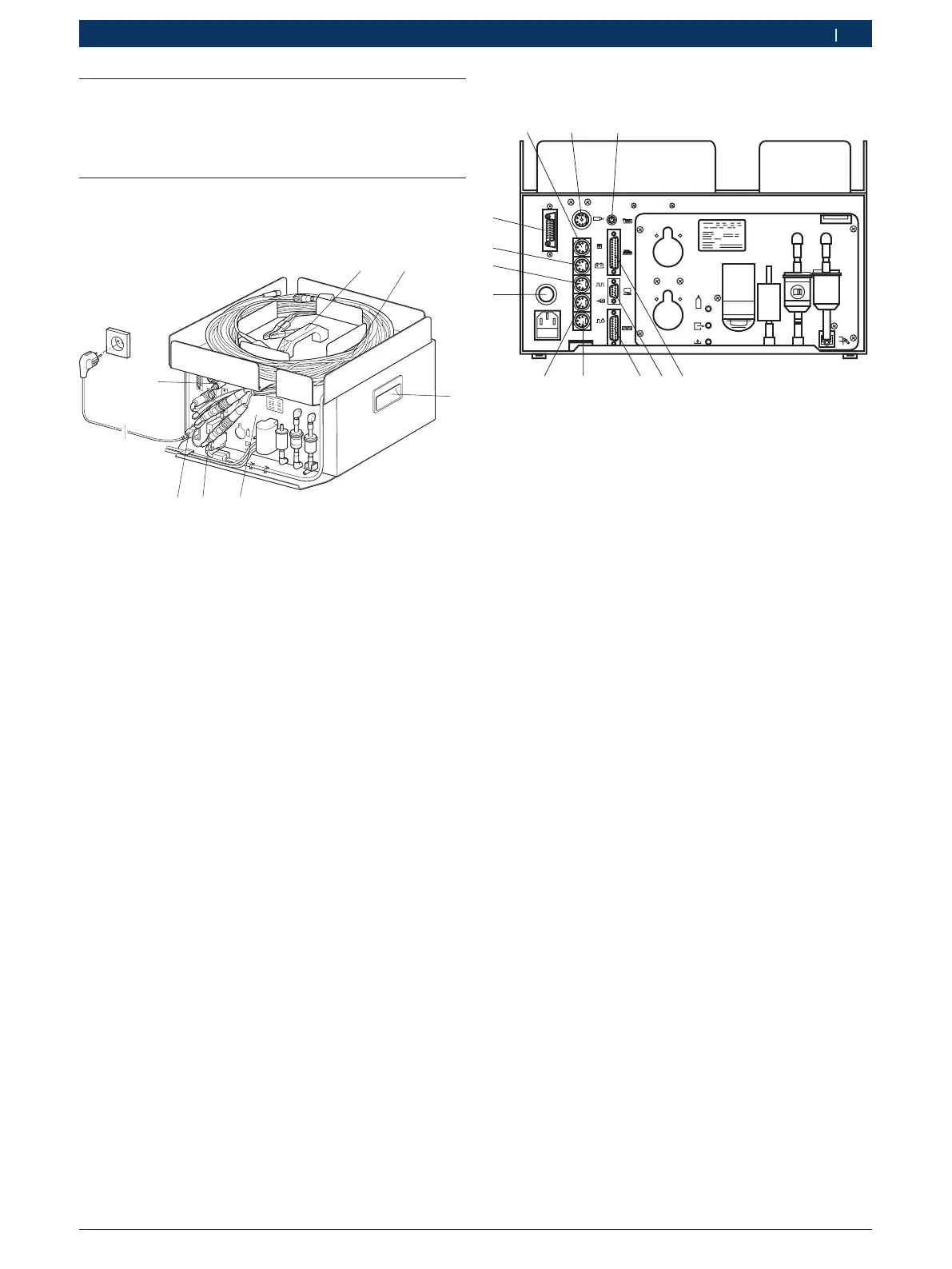

Fig. 1: Vue du BEA 460
1 Poignées de transport
2 Rangement pour capteurs
3 AMM (module échappement essence)
4 Adaptateur série Bluetooth
5 Cordon secteur
6 Alimentation PS2 pour adaptateur série Bluetooth
3.5.2 Connexions du BEA 460
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: Connexions du BEA 460
1 Prise (non utilisée)
2 Adaptateur série Bluetooth ou câble de liaison série
3 Prise RTM 430
4 Prise pour capteur PMH ou capteur optique
5 Prise pour capteur à serrage
6 Interrupteur Marche/Arrêt de l’alimentation
7 Prise pour câble adaptateur pince trigger
et b. 1/TD/TN/EST
8 Prise pour câble de raccordement B+/B–
9 Prise pour câble de diagnostic OBD
*)
10 Prise pour sonde de température d’huile
11 Prise pour lampe stroboscopique (accessoire spécial)
12 Alimentation PS2 pour adaptateur série Bluetooth
*)
suivant la version commandée
