Bosch BEA 460 - Speciale Toebehoren; Componenten; BEA 460 Aansluitingen

1 689 989 027 2009-03-26| Robert Bosch GmbH
Beschrijving van het apparaat | BEA 460 | 97BEA 460 | 97 | 97 nl
3.4 Speciale toebehoren
Informatie over de speciale toebehoren wordt verstrekt
door uw geautoriseerde Bosch-dealer.
3.5 Componenten
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

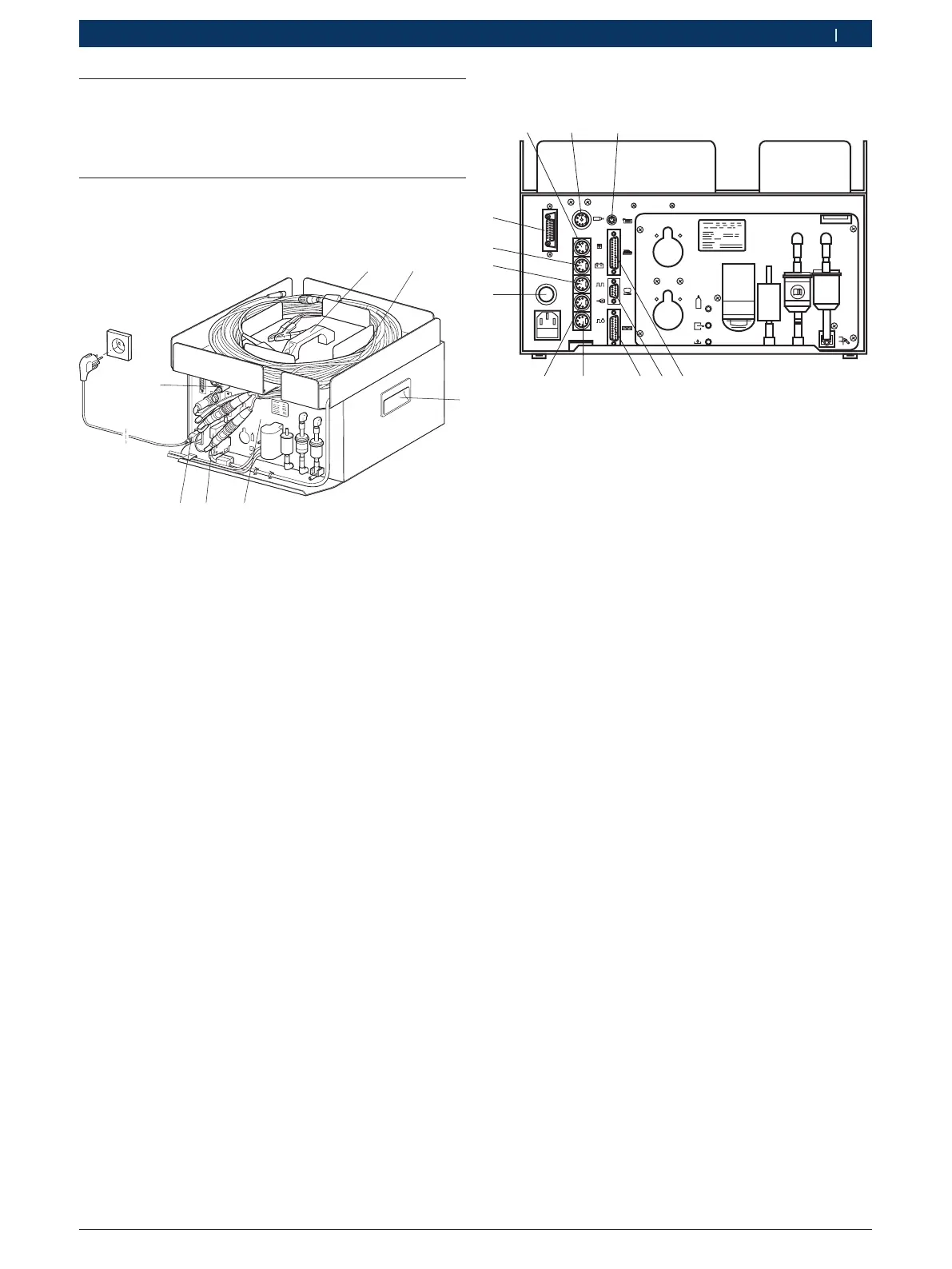

Fig. 1: Overzicht BEA 460
1 Draaggrepen
2 Sensoropbergvak
3 AMM (Benzine uitlaatgasmodule)
4 Bluetooth-seriële-adapter
5 Netsnoer
6 PS2-Spanningstoevoer voor Bluetooth-seriële-adapter
3.5.2 BEA 460 Aansluitingen
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: BEA 460 Aansluitingen
1 Aansluitbus (zonder functie)
2 Bluetooth-seriële-adapter of seriële verbindingskabel
3 Aansluitbus RTM 430
4 Aansluitbus OT-sensor of optische sensor
5 Aansluitbus voor klemsensor
6 Aan-/uitschakelaar voor spanningstoevoer
7 Aansluitbus voor adapterleiding Triggertang
en Kl. 1/TD/TN/EST
8 Aansluitbus voor aansluitleiding B+/B–
9 Aansluitbus voor OBD-Diagnoseleiding
*)
10 Aansluitbus voor olietemperatuursensor
11 Aansluitbus voor stroboscooplampen (speciale toebehoren)
12 PS2-Spanningstoevoer voor Bluetooth-seriële-adapter
*)
afhankelijk van de bestelde uitvoering
