98 | BEA 460 | Beschrijving van het apparaatnl
3.5.3 AMM (Benzine uitlaatgasmeetmodule)
459715/8Rf
2
6
4
5
15
14
13
12
10
9
8
1
7
3
11
1617

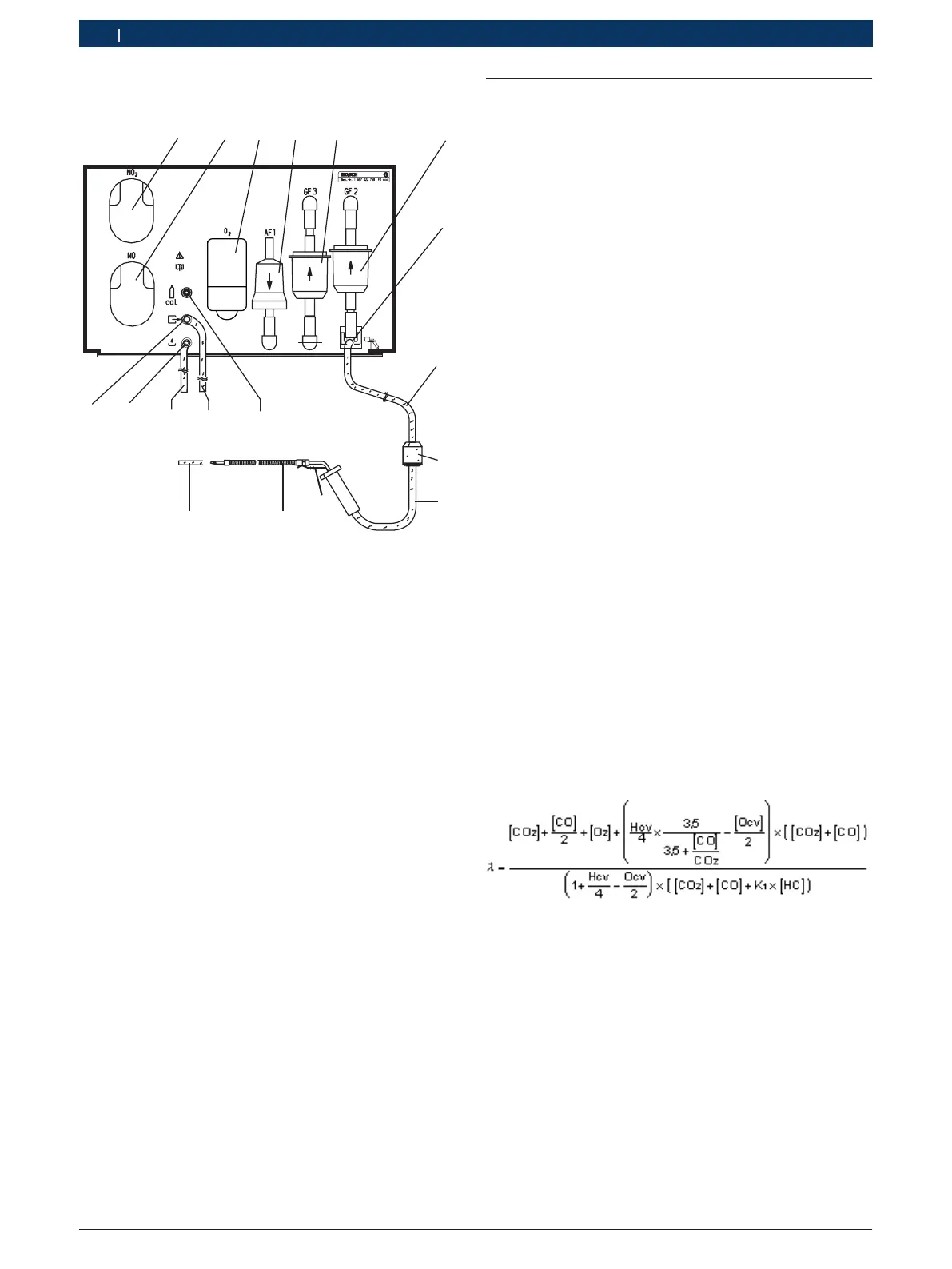

Fig. 3: AMM
1 NO2-Sonde (zonder functie)
2 NO-Sonde (Speciale toebehoren)
3 O
2
-Meetwaardesensor
4 Actief koolfilter
5 Pompbeschermingsfilter GF3
6 Ingangsfilter GF2
7 Uitlaatgasmeetingang
8 Uitlaatgasafnameslang Viton 8 m (zwart)
9 Groffilter GF1
10 Uitlaatgasafnameslang Viton 30 cm (zwart)
11 Uitlaatgasafnamesonde
12 Slangaansluitstuk voor lektest
13 Calibreergasingang
14 Slangleiding PVC 23 cm (helder)
15 Slangleiding PVC 23 cm (helder)
16 Gas- en condensaatuitgang
17 Meetgasuitgang
3.6 Functiebeschrijving AMM
Met AMM worden de Otto-uitlaatgascomponenten CO,
HC, CO
2
, O
2
en NO (NO achteraf leverbaar) gemeten.
Het luchtgetal Lambda wordt aan de hand van de
gemeten gaswaarden berekend.
Voor de meting van de CO, CO
2
en HC aandeel wordt
de niet-dispersieve Infrarood-methode toegepast.
Het zuurstofaandeel wordt met een elektro-chemisch
werkende O
2
-meetwaardesensor bepaald.
3.6.1 Opwarmtijd
De opwarmtijd bedraagt ca. een minuut. Tijdens deze
tijd is er geen meting mogelijk.
3.6.2 Nul-compensatie
Aan het begin van een meting en nadat een meting
werd gestart, voert BEA in onregelmatige intervallen
zelfstandig een nul-compensatie met omgevingslucht
uit (de drift van de zuurstofmeting wordt bewaakt
en indien nodig bijgesteld). Voor de nul-compensatie
schakelt BEA een magneetklep naar omgevingslucht
(ook als nulgas aangeduid) om. Gedurende 30 seconden
wordt met omgevingslucht gespoeld. De aangezogen
omgevingslucht wordt door een actief koolfilter van
koolwaterstoffen gereinigd.
i Wanneer juist een meting wordt verricht, wordt de
nul-compensatie tot en met het einde van de meting
verschoven.
3.6.3 Luchtgetalmeting Lambda
Uit de gemeten concentraties van HC, CO, CO
2
en zuurstof berekent BEA het luchtgetal Lambda.
De Lambda-waarde wordt met behulp van de
plankenzagerformule berekend:
[ ] Concentratie in % vol, ook voor HC
K1 Conversatiefactor voor HC van NDIR naar FID
(Waarde 8)
HCV Waterstof-koolstofverhouding in de brandstof
(typisch 1,7261) *
OCV Zuurstof-koolstofverhouding in de brandstof
(typisch 0,0175) *
* Afhankelijk van de gebruikte brandstof. Deze waarden kunnen via
de Bosch-klantenservice worden veranderd.
