1 689 989 027 2009-03-26| Robert Bosch GmbH
112 | BEA 460 | Descrição do aparelhopt
3.4 Acessórios especiais
Consulte o seu agente Bosch para obter mais
informações relativas aos acessórios especiais.
3.5 Componentes
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

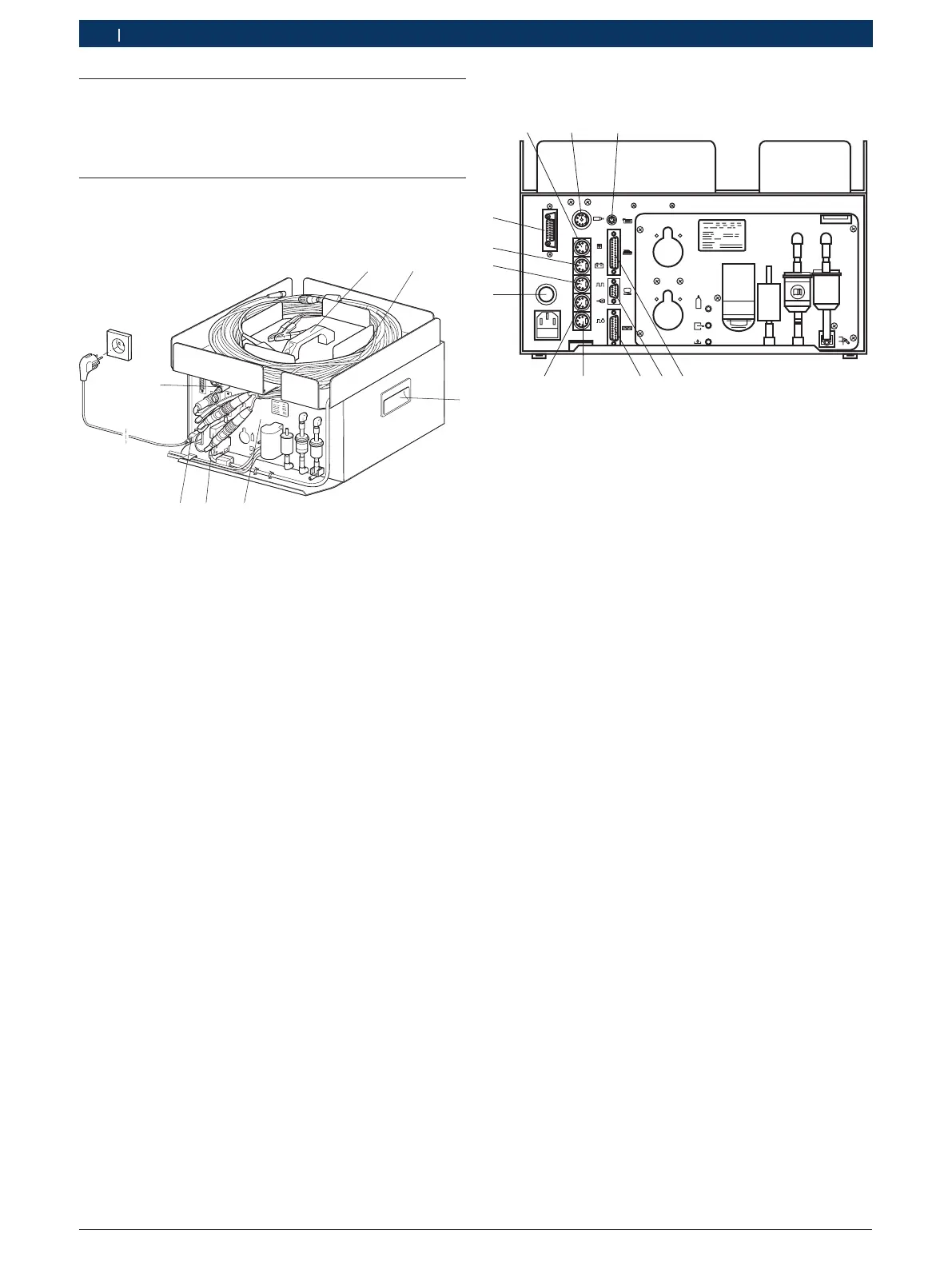

Fig. 1: Vista geral do BEA 460
1 Pega
2 Compartimento de armazenamento dos sensores
3 AMM (módulo de gases de escapamento para veículos a
gasolina)
4 Adaptador serial bluetooth
5 Cabo de ligação à rede
6 Alimentação de tensão PS2 para adaptador serial bluetooth
3.5.2 Conexões BEA 460
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: Conexões BEA 460
1 Bucha de conexão (sem função)
2 Adaptador serial bluetooth ou cabo de ligação serial
3 Bucha de conexão RTM 430
4 Bucha de conexão, sensor PMS ou sensor óptico
5 Bucha de conexão para sensor tipo pinça
6 Interruptor para ligar/desligar para alimentação de tensão
7 Bucha de conexão para cabo adaptador, pinça trigger
e terminal 1/TD/TN/EST
8 Bucha de conexão para cabo de ligação B+/B–
9 Bucha de conexão para cabo de diagnose OBD
*)
10 Bucha de conexão para sensor da temperatura do óleo
11 Bucha de conexão para lâmpada estroboscópica (acessório
especial)
12 Alimentação de tensão PS2 para adaptador serial bluetooth
*)
de acordo com a versão encomendada
