Informations relatives aux angles d’inclinaison – La section supérieure de l’échelle d’onglet montre les réglages d’angles
requis pour couper des chevrons de toiture en utilisant le système « Pitch Angle » (angle d’inclinaison). 2/2, 4/12, 6/12, etc.
sont tous des angles d’inclinaison. Le système est basé sur l’utilisation des « pouces » anglais. Un toit à angle d’inclinaison de
6/12 est égal à un rapport de 6 po à la verticale pour chaque longueur horizontale de 12 po (voir la Figure 45).
Coupes d’onglet
Informations relatives aux moulures de couronnement – Il existe des réglages de positions d’onglet pour effectuer des
coupes composées de moulures de couronnement à plat sur la table. Une moulure de couronnement avec un angle de 38°
entre la paroi et la moulure utilise le réglage 31,6 (avec détente) et une moulure de couronnement avec un angle de 45° entre
la paroi et la moulure utilise le réglage 35,3. REMARQUE : cette méthode de coupe nécessite également que des angles de
biseau spécifique soient fixés – voir la rubrique consacrée à la coupure de moulures de couronnement à la page 110.

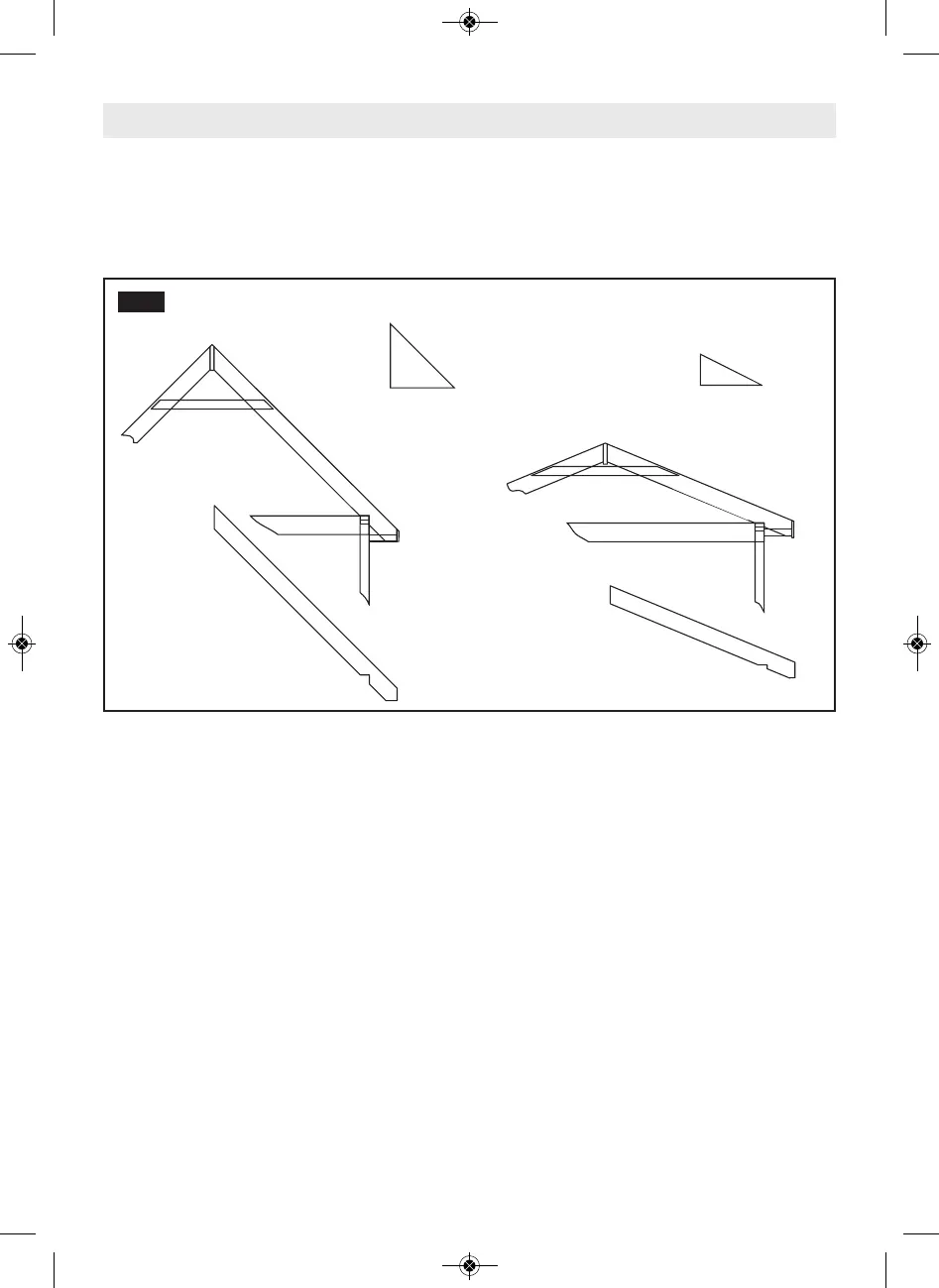

Fig. 45
A
NGL
E
DU T
OIT
=
4
5
%
(PE
NT
E
)
ANGLE DU TOIT = 26,56 % (PENTE)
C
HEV
RON
C
H
EV
R
O
N
12 HORIZONTAL
12
V
ERTICAL
6
V
ERTICAL
12 HORIZONTAL
