91
Transport et montage
Applications de montage
Soyez certain que la
scie à onglet est
montée ou posée sur une surface de travail ferme et de
niveau avant de l’utiliser. Une telle surface réduit le risque
que la scie à onglet devienne instable.

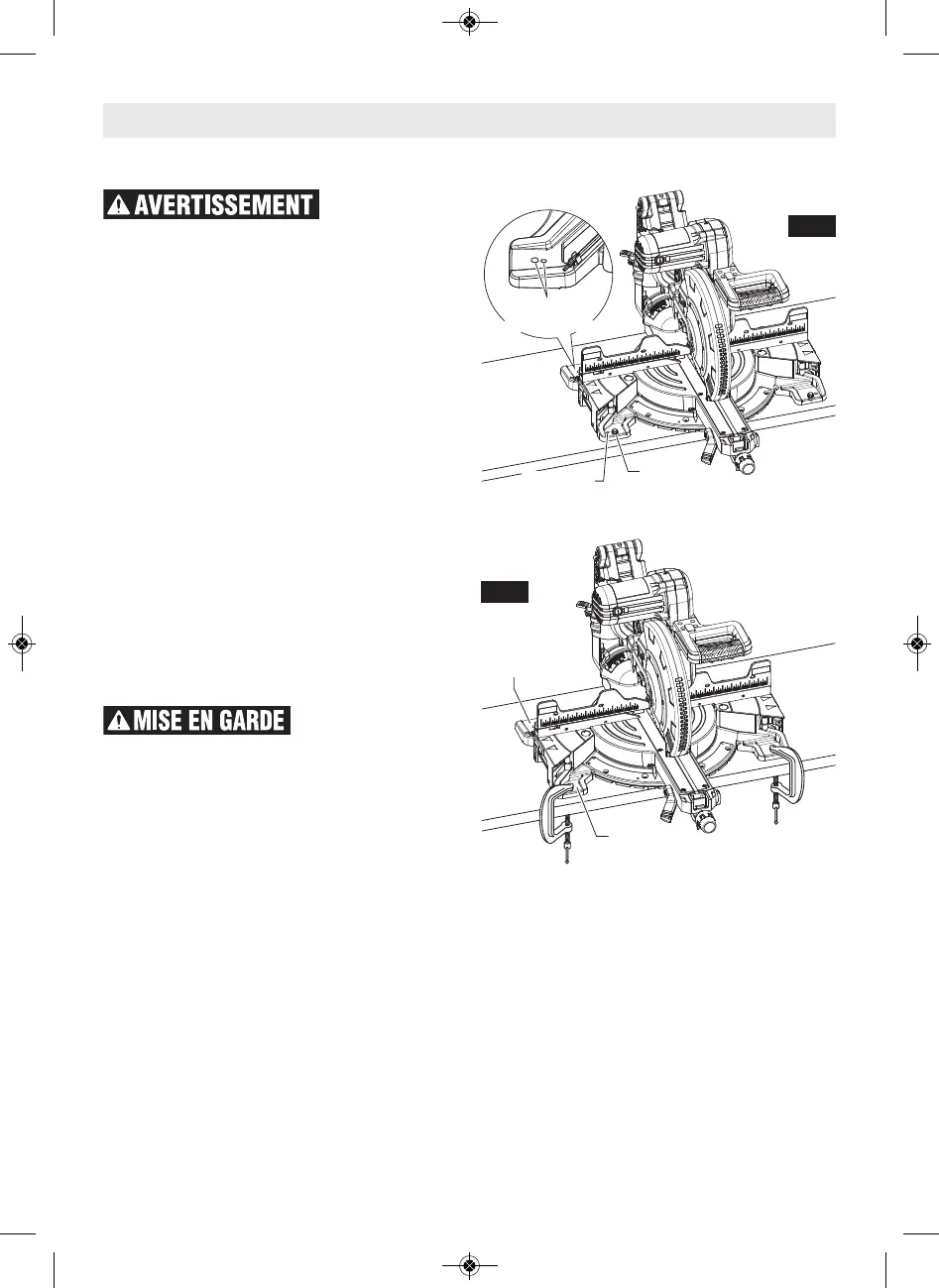

Attachement permanent sur un banc de travail
1. Chacun des quatre trous de montage doit être boulonné
solidement à l’aide de boulons de 5/16 po, de rondelles
d’arrêt et d’écrous hexagonaux (non fournis) (Figure 29).
2. Repérez et marquez l’emplacement du montage de la scie.
3. Percez quatre (4) trous de 5/16 po de diamètre à travers
l’établi.
4. Placez la scie à onglet sur l’établi en alignant les trous de
la base sur ceux percés dans l’établi. Posez des boulons,
des rondelles d’arrêt et des écrous hexagonaux.
Autre façon d’attacher la scie
Les petits trous de montage à chaque coin peuvent être util-
isés pour des clous ou des vis pour cloison sèche longues.
La surface d’appuila scie doit être montée doit être exam-
inée soigneusement après le montage pour s’assurer qu’il ne
pourra y avoir aucun mouvement durant l’usage. En cas de
basculement ou d’avance, fixez solidement l’établi ou le sup-
port avant d’utiliser la scie à onglet composée.
Faites attention de ne pas
enfoncer excessivement
le clou ou de ne pas trop serrer le boulon. Ceci risquerait
de fissurer le pied ou d’endommager la base.
Montage temporaire au moyen
de brides de fixation
Si besoin est, cramponnez la scie à onglet à un établi ou à
une table
Placez au moins deux (2) serre-joints en C sur les surfaces
de cramponnage et fixez solidement (Figure 30).
Il y a des aires de fixation par des brides aux quatre coins
de la scie.
Faites attention de ne pas placer les serre-joints au-dessus
des leviers de blocage des rallonges de l’embase (Figure
30).
Le montage avec des serre-joints empêchera d’utiliser les
angles d’onglet importants.
Bolt Hole
Nail Hole
Rear Mounting
Holes
Clamp
Area
Clamp
Area
Fig. 29
Fig. 30
T
rous de mon-
tage à l’arrière
Aire de
fixation
Aire de
fixation
Trou du clou
Trou du
boulon
2610051827 GCM12SD 08-18.qxp_GCM12SD 9/19/18 2:53 PM Page 91
