Butée de biseau à 45° – Procédure de réglage
Pour ne pas risquer
de blessures, dé -
branchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.
Vérification du réglage de la butée
de biseau à 45°
1. Maintenez l’ensemble de tête de scie enfoncé et appuyez
sur le goujon de verrouillage de l’ensemble de tête (arti-
cle 43 – page 72) pour maintenir la scie en position
abaissée (DOWN).
2. Faites glisser l’ensemble de tête complètement vers l’ar-
rière et engagez le levier de verrouillage (article 27 –
page 71) en soulevant la languette en forme de doigt.
3. Faites tourner la table pour la mettre en position d’onglet
à 0°.
4. Tirez sur le levier de verrouillage du biseau pour déver-
rouiller. Déplacez le guide coulissant de gauche à fond
vers la gauche.
5. Vérifiez la position du bouton du sélecteur de plage de
biseau ; il doit être dans la position « 0-45° gauche ».
6. Inclinez l’ensemble de scie vers la gauche (dans le sens
contraire des aiguilles d’une montre) jusqu’à ce qu’il at-
teigne la butée de 45° – c’est l’endroit où la butée à 45°
de la scie est réglée alors pour faire une coupe en biseau
à 45° vers la gauche.

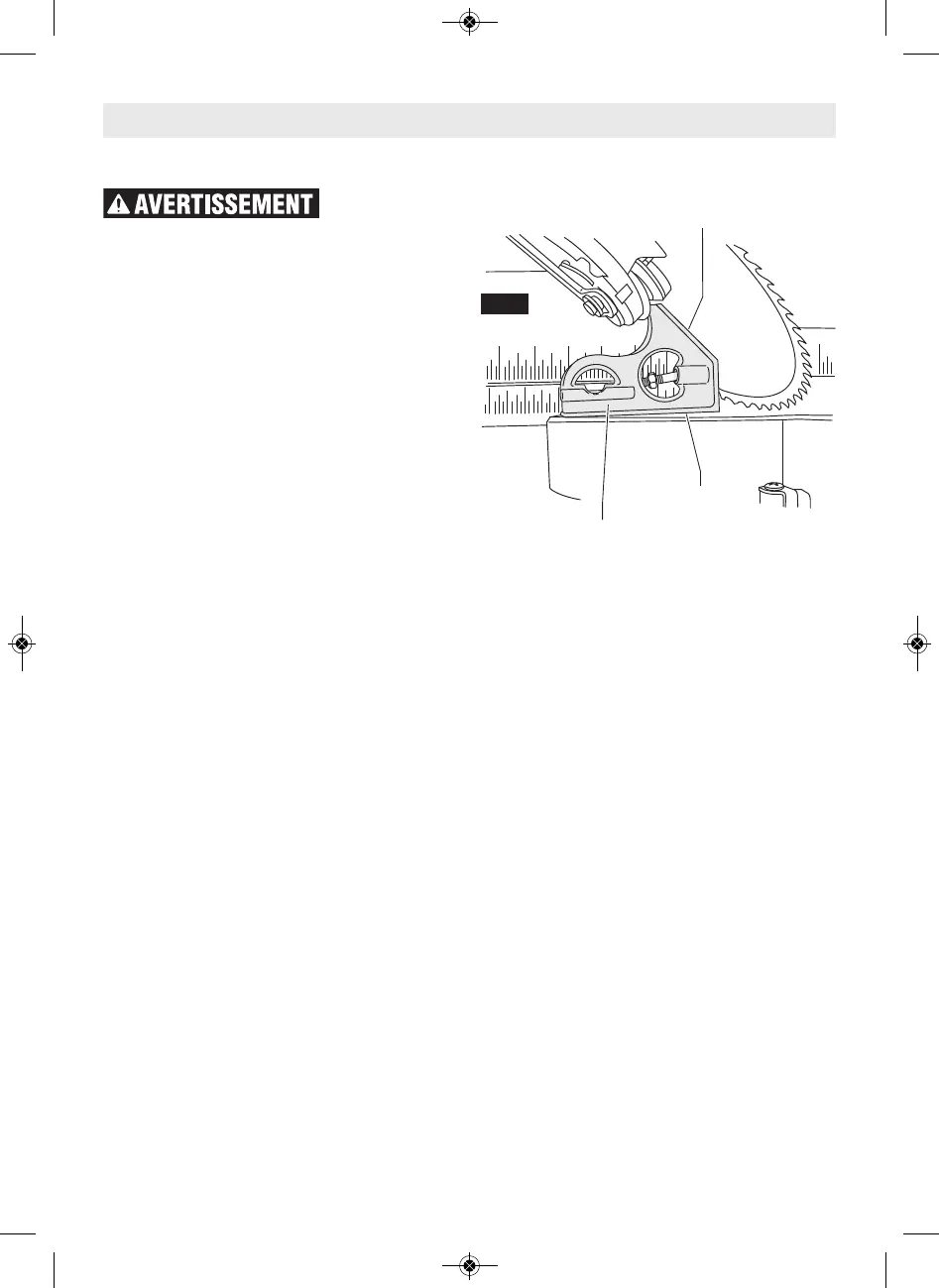

7. Utilisez une équerre combinée pour vous assurer que la
lame est à un angle de 45° par rapport à la table. Retirez
la lame de la règle de l’équerre combinée. Placez seule-
ment la tête de l’équerre combinée sur la table de la scie
de façon que son côté plat long repose sur la table et que
son côté à 45° soit contre la lame inclinée (voir Figure
24).
8. Assurez-vous que seule la plaque de la lame de scie (pas
les dents) est en contact avec le côté à 45° de l’équerre.
Si la plaque de la lame de scie n’est pas totalement en con-
tact avec le côté à 45° de la tête de l’équerre, suivez les
procédures de « Réglage de la butée de biseau à 45° ».
