Ensamblaje
Para evitar posibles le-
siones, desconecte el
enchufe de la fuente de alimentación antes de realizar
cualquier ensamblaje, ajuste o reparación.
Instalación del pomo de fijación de inglete – Localice el
pomo de fijación de inglete entre las piezas sueltas.
1. Mire debajo del brazo delantero de la mesa giratoria
encima de la palanca de fijación y localice el agujero de 10
mm (vea la figura 1).
2. Inserte el eje largo del pomo de fijación de inglete a través
de este agujero hasta que se detenga.
3. Gire el pomo en el sentido de las agujas del reloj (aproxi-
madamente 10 revoluciones completas) hasta que esté
apretado o “bloqueado”.
4. Afloje el pomo 1/2 vuelta para desbloquearlo. La mesa es-
tará ahora libre para ser movida sobre la base.
Utilización del pomo de fijación de inglete –
1. Afloje el pomo de fijación de inglete.
2. Mientras sostiene el pomo en la palma de la mano, baje el
dedo índice o corazón y jale hacia arriba la palanca de
retén. Mientras agarra el pomo, rote la mesa hacia la
izquierda o hacia la derecha hasta el ángulo de inglete
necesario y suelte la palanca.
3. Apriete el pomo una vez que esté en el ángulo correcto.
NOTA: Se recomienda apretar el pomo de fijación de inglete
antes de todos los cortes. Se requiere apretar el pomo antes
de cortar a cualquier ángulo entre los acoplamientos de retén
o cuando se esté utilizando el sistema de sobrecontrol del
retén de inglete.
Almacenamiento de la llave hexagonal de 6/4 mm – Hay
un lugar de almacenamiento en la sierra para almacenar la
llave hexagonal de 6/4 mm. Inserte la pata corta de la llave
hexagonal a través de la arandela de refuerzo de goma de la
manera que se muestra en la ilustración. Coloque la pata
larga dentro del apoyo para la herramienta y presione hacia
abajo al interior del clip retenedor (vea la Figura 2).
NOTA: La llave hexagonal de 6/4 mm se necesita para cam-
biar la hoja y hacer ajustes a la herramienta. Si se pierde, se
puede sustituir con dos llaves hexagonales separadas: una
llave hexagonal de 4 mm y una llave hexagonal de 6 mm.
Miter
Lock Knob
Grommet
Tool Rest
6/4mm
Hex Key
Retainer
Clip
Instalación de las piezas sueltas

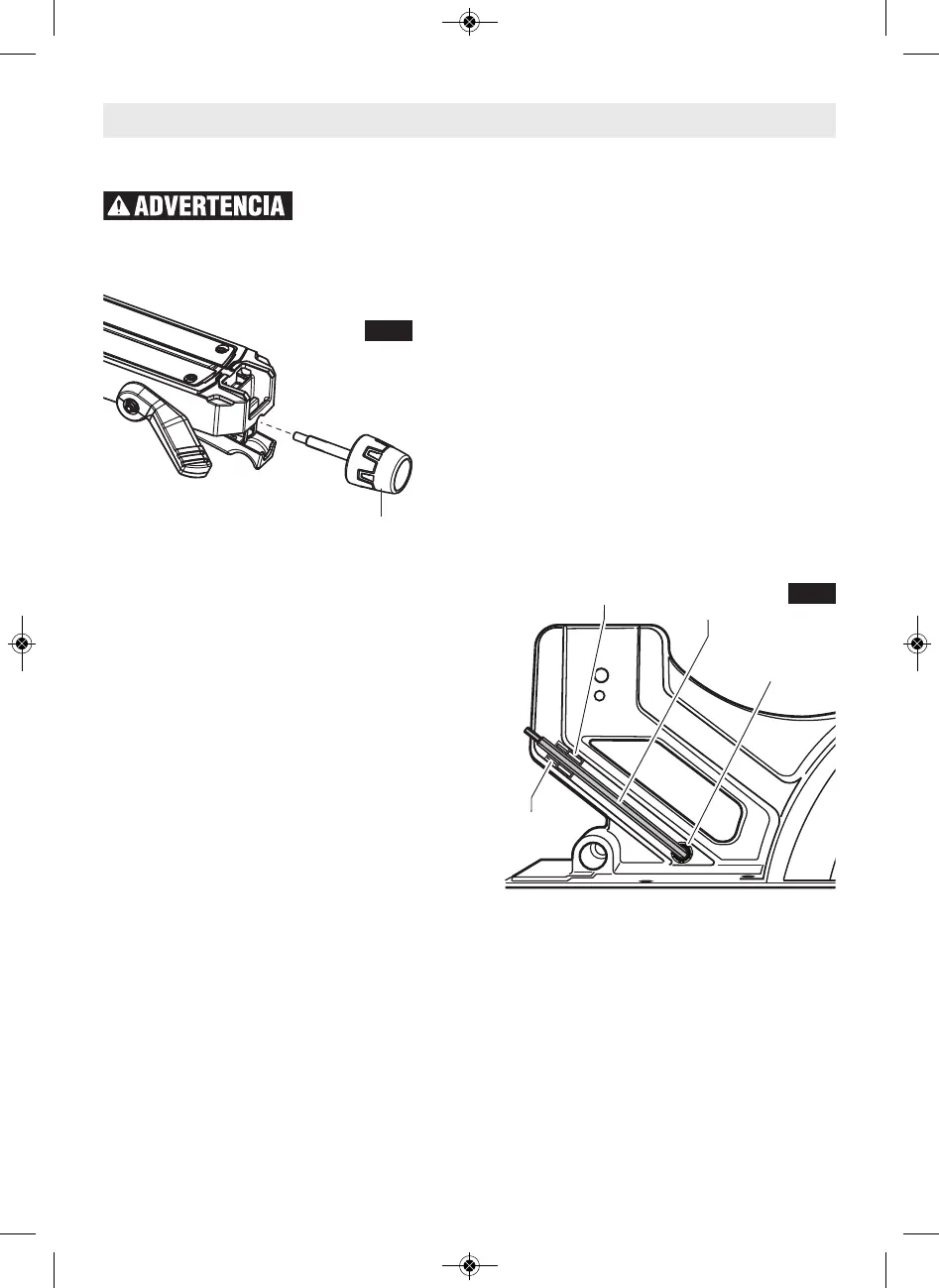

Fig. 1
Fig. 2
Pomo de fijación
de inglete
Apoyo para la
herramienta
Llave hexagonal
de 6/4 mm
Arandela de
refuerzo
Clip
retenedor
