76
Assemblage
Pour ne pas risquer
de blessures,
débranchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.

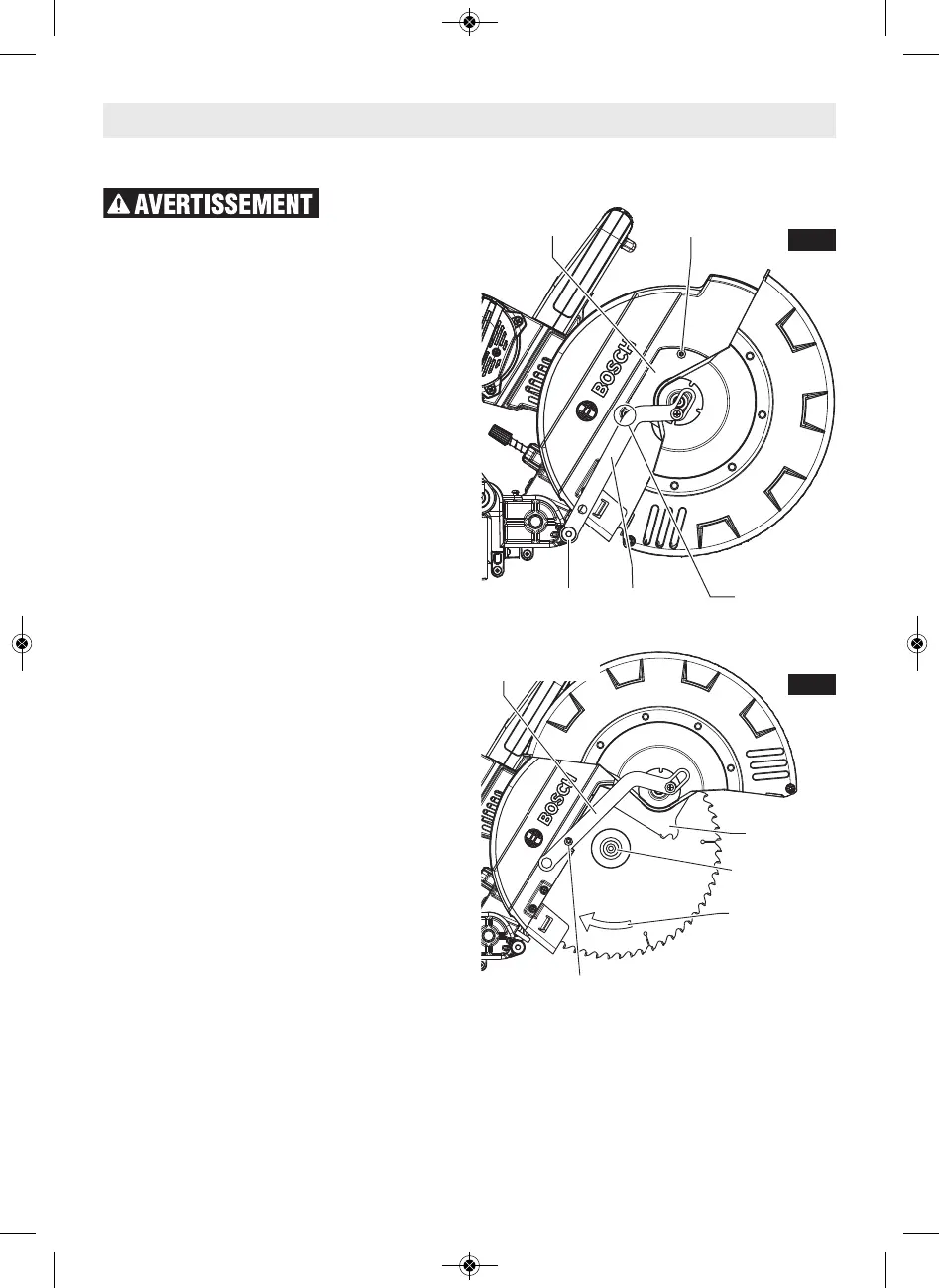

Assemblage du dispositif de
protection mobile
1. Positionnez la scie dans la position du haut (UP) et à un
angle de biseau de 0°. Si elle est dans la position du bas
(DOWN), appuyez légèrement sur l’ensemble de tête de la
scie et retirez le goujon de verrouillage de l’ensemble de
tête (article 43, page 72) ; puis laissez la tête de la scie re-
monter (voir Figure 3) ;
2. Dévissez le bouton de contrôle de la biellette (article 28,
page 71) à la main du goujon pivotant et laissez l’ensemble
de biellette en suspension. Le bouton de contrôle de la
biellette restera attaché à la biellette.
3. Desserrez la vis de fixation de la plaque du cache avant de
deux tours en utilisant la clé hexagonale de 6/4 mm. Ne re-
tirez pas complètement la vis. Une clé hexagonale de 4 mm
peut être utilisée à la place.
4. Desserrez la vis de fixation de la plaque du cache arrière
de six tours complets en utilisant la clé hexagonale de 6/4
mm. Ne retirez pas complètement la vis.
5. Faites glisser la plaque du cache vers le bas et détachez-la
de la vis arrière. Faites tourner la plaque du cache et bais-
sez le dispositif de protection en tournant dans le sens
contraire des aiguilles d’une montre autour de la vis avant.
Tout en tenant le dispositif de protection inférieur en po-
sition élevée contre le dispositif de protection supérieur,
déplacez la biellette de façon que son trou rond puisse
aller au-dessus de la vis arrière – puis relâchez, et l’ensem-
ble de dispositif de protection inférieur sera maintenu à
bonne distance (voir Figure 4).
Retrait de la lame
1. Appuyez sur le verrou de l’arbre (le bouton rouge du côté
opposé du dispositif de protection supérieur – article 42,
page 72). Faites tourner lentement la lame tout en ap-
puyant sur le verrou de l’arbre jusqu’à ce qu’il repose com-
plètement dans sa position verrouillée.
2. En utilisant la clé hexagonale de 6/4 mm, desserrez le
boulon de fixation de la lame en le faisant tourner ferme-
ment dans le sens des aiguilles d’une montre. REMARQUE
: ce boulon a son filet vers la gauche.
3. Retirez le boulon de fixation de la lame et la rondelle ex-
térieure. Saisissez la lame avec précaution. Faites glisser
la lame dans le sens opposé à la rondelle intérieure et
faites-la sortir de la tige de l’arbre, puis abaissez-la et po-
sitionnez-la à distance de la scie. Laissez la rondelle in-
térieure sur la tige de l’arbre (voir Figure 5).
Retrait et installation des lames
