Bosch GCM12SD - Outils Nécessaires À Lassemblage Et À Lalignement

74
Workpiece Clamp
Manual
Miter Lock Knob
Operating/Safety Instructions

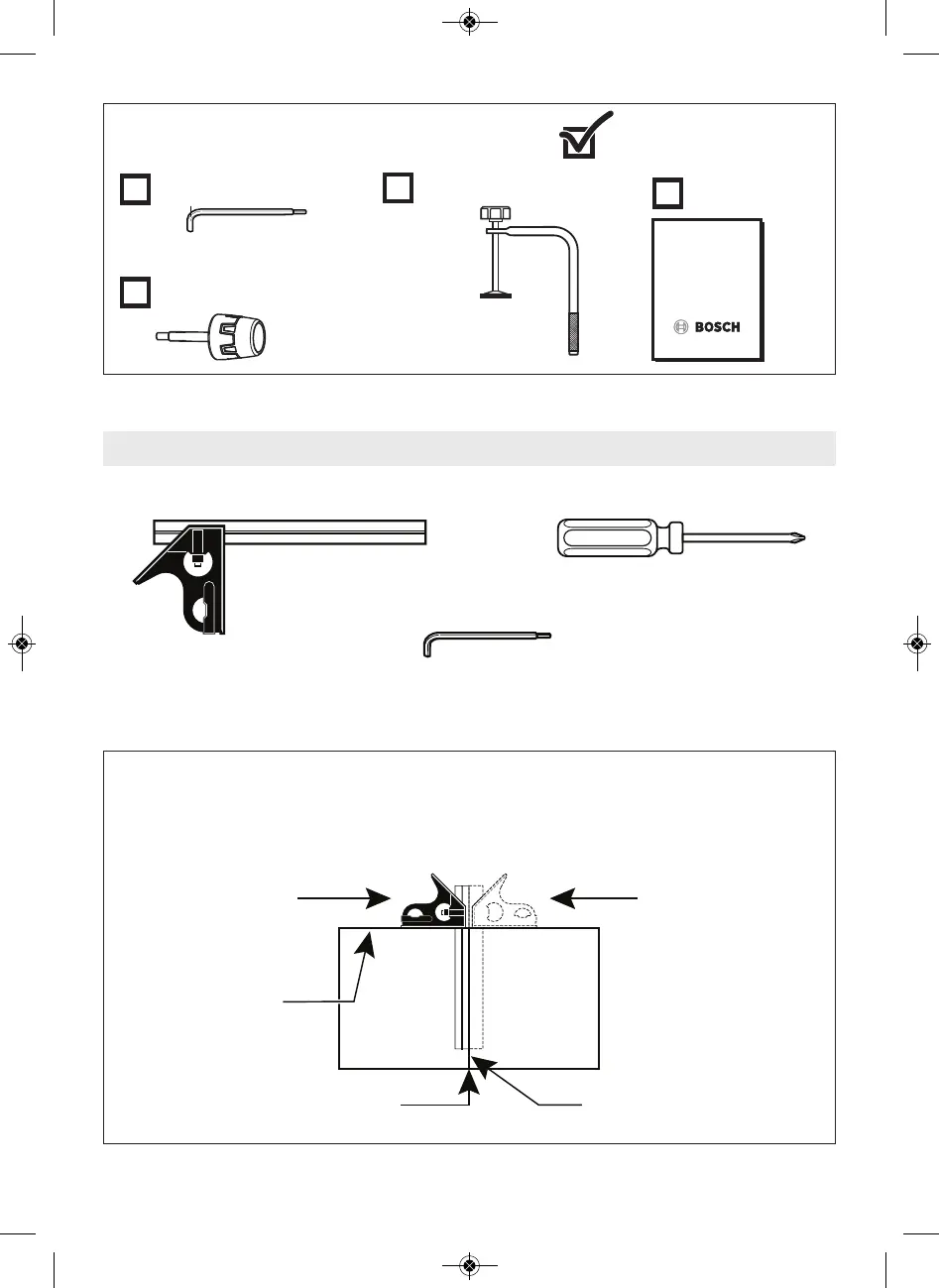

Loose Parts - 1 of each shown
Check off for each part
6/4mm Hex Key
Outils nécessaires à l’assemblage et à l’alignement
Combination Square
6/4mm Hex Key
(supplied)
#2 Phillips Screwdriver
NOTE: A 6mm and a 4mm hex key can be
substituted for the supplied 6/4mm hex key.
pas d’écart ou de
chevauchement
2. Renversez l’équerre
(montrée en traits
pointillés)
3. Comparez le bord de
l’équerre renversée avec la
ligne tracée. Il ne doit y avoir
ni écart, ni chevauchement à
l’extrémité inférieure.
ligne tracée
Planche de 3/4 po avec
bord supérieur droit
1. Positionnez l’équerre et
tracez une ligne droite
L’équerre combinée doit être droite et stable –
Inspection de l’équerre combinée
Équerre à combinaison
Tournevis à pointe cruciforme N° 2
Clé hexagonale de 6/4 mm
(fourni)
REMARQUE : une clé hexagonale de 6 mm et une clé hexagonale de 4 mm
peuvvent être utilisées à la place de la clé hexagonale de 6/4 mm fournie.
Clé hexagonale de 6/4 mm
Pièces détachées – 1 exemple de chaque pièce illustré
Bouton de verrouillage d’onglet
Bride de fixation de l’ouvrage
Mode d’emploi
Cochez chaque pièce localisée
2610051827 GCM12SD 08-18.qxp_GCM12SD 9/19/18 2:52 PM Page 74
