Ajustes
Sistema de retén de inglete – Procedimiento de ajuste
Para evitar posibles le-
siones, desco necte el
enchufe de la fuente de alimen tación antes de realizar
cualquier ensamblaje, ajuste o reparación.
Calibrating Miter Detent System
1. Acople el retén de inglete en la posición de 0°. Afloje el
pomo de fijación de inglete 1/2 vuelta.
2. Busque cuatro agujeros redondos en la placa de la escala
de ingletes. En cada agujero hay un tornillo. Utilice el ex-
tremo pequeño de la llave hexagonal de 6/4 mm o una llave
hexagonal de 4 mm para aflojar los cuatro tornillos de 1 a
2 vueltas. Esto aflojará la placa de retén de inglete (vea la

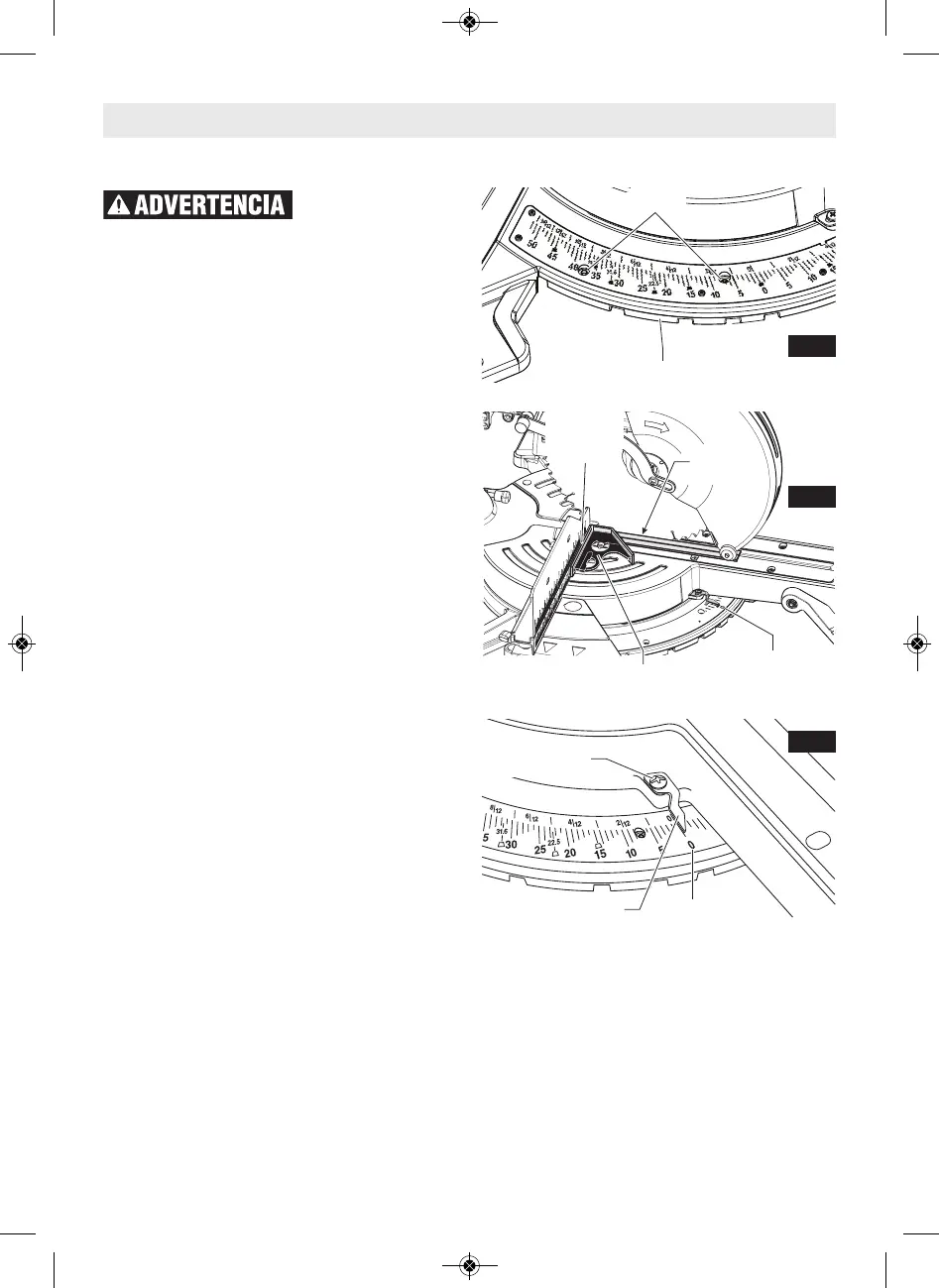

figura 18).
3. Fije la sierra hacia abajo utilizando el pasador de fijación
del ensamblaje del cabezal (artículo 43, página 132).
4. Sujete un lado de una escuadra de combinación de 90°
contra el tope-guía y rote la mesa (y la placa de retén)
hasta que el lado de la hoja de sierra esté en contacto com-
pleto con el otro lado de la escuadra.
5. Apriete los cuatro tornillos. Afloje y reajuste el indicador
de la escala de ingletes en la posición “0”.
Ajuste del indicador de la escala de ingletes
1. Rote la mesa hasta la posición de 0° y bloquéela en su sitio.
2. Suba el ensamblaje del cabezal hasta la posición
completa mente hacia ARRIBA.
3. Afloje el tornillo de ajuste del indicador que sujeta en posi-
ción correcta el indicador de la escala de ingletes (vea la
figura 20).
4. Posicione el indicador para alinearlo con la línea de 0°.
Apriete el tornillo.
