83
Réglages
Système de détente d’onglet – Procédure de réglage
Pour ne pas risquer
de blessures, dé -
branchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.

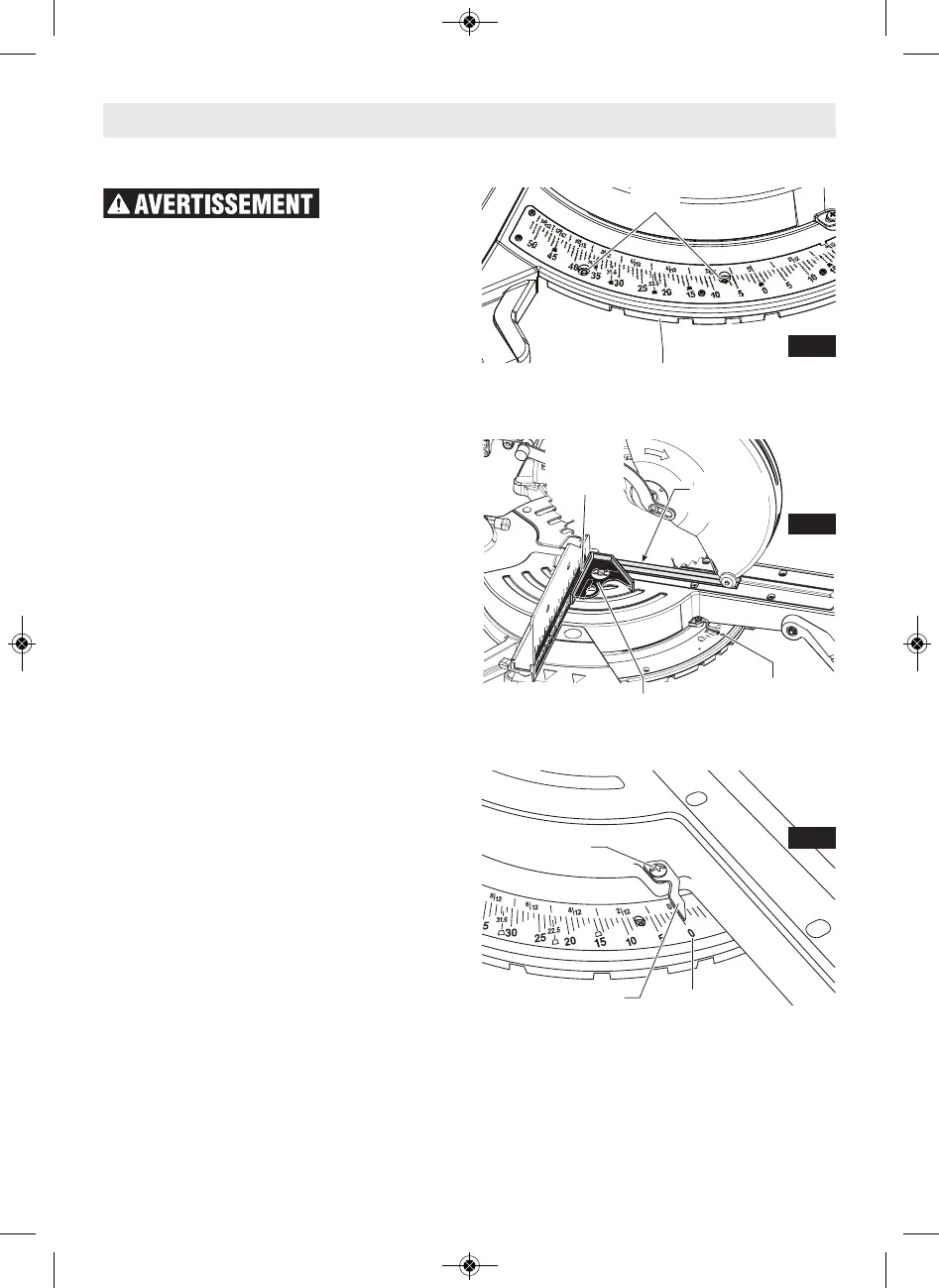

Étalonnage du système de détente d’onglet
1. Engagez la détente d’onglet à la position 0°. Desserrez le bou-
ton de verrouillage d’onglet d’un demi-tour.
2. Localisez quatre trous ronds dans la plaque de l’échelle d’on-
glet. Il y a une vis dans chaque trou. Utilisez la petite extrémité
de la clé hexagonale de 6/4 mm ou d’un clé hexagonale de 4
mm pour desserrer toutes les quatre vis d’un à deux tours.
Ceci desserrera la plaque de détente d’onglet (voir Fig. 18).
3. Verrouillez la scie en position abaissée au moyen du goujon
de verrouillage de l’ensemble de tête (article 43 – page 72).
4. Tenez un côté d’une équerre combinée de 90° contre le guide
et faites tourner la table (et la plaque de détente) jusqu’à ce
que le côté de la lame de scie soit complètement en contact
avec l’autre côté de l’équerre.
5. Serrez toutes les quatre vis – desserrez le pointeur de
l’échelle d’onglet et remettez-le dans la position « 0 ».
Réglage du pointeur de l’échelle d’onglet
1. Faites tourner la table à la position 0° et verrouillez-la en
place.
2. Élevez l’ensemble de tête pour le mettre dans la position la
plus haute (UP).
3. Desserrez la vis de réglage du pointeur qui tient le pointeur
de l’échelle d’onglet en place (voir Fig. 20).
4. Positionnez le pointeur pour l’aligner avec le trait correspon-
dant à 0°. Serrez la vis.
