75
Assemblage
Pour ne pas risquer
de vous blesser,
débranchez la fiche électrique de la prise de courant
avant d’effectuer toute opération d’assemblage, de
réglage ou de réparation.

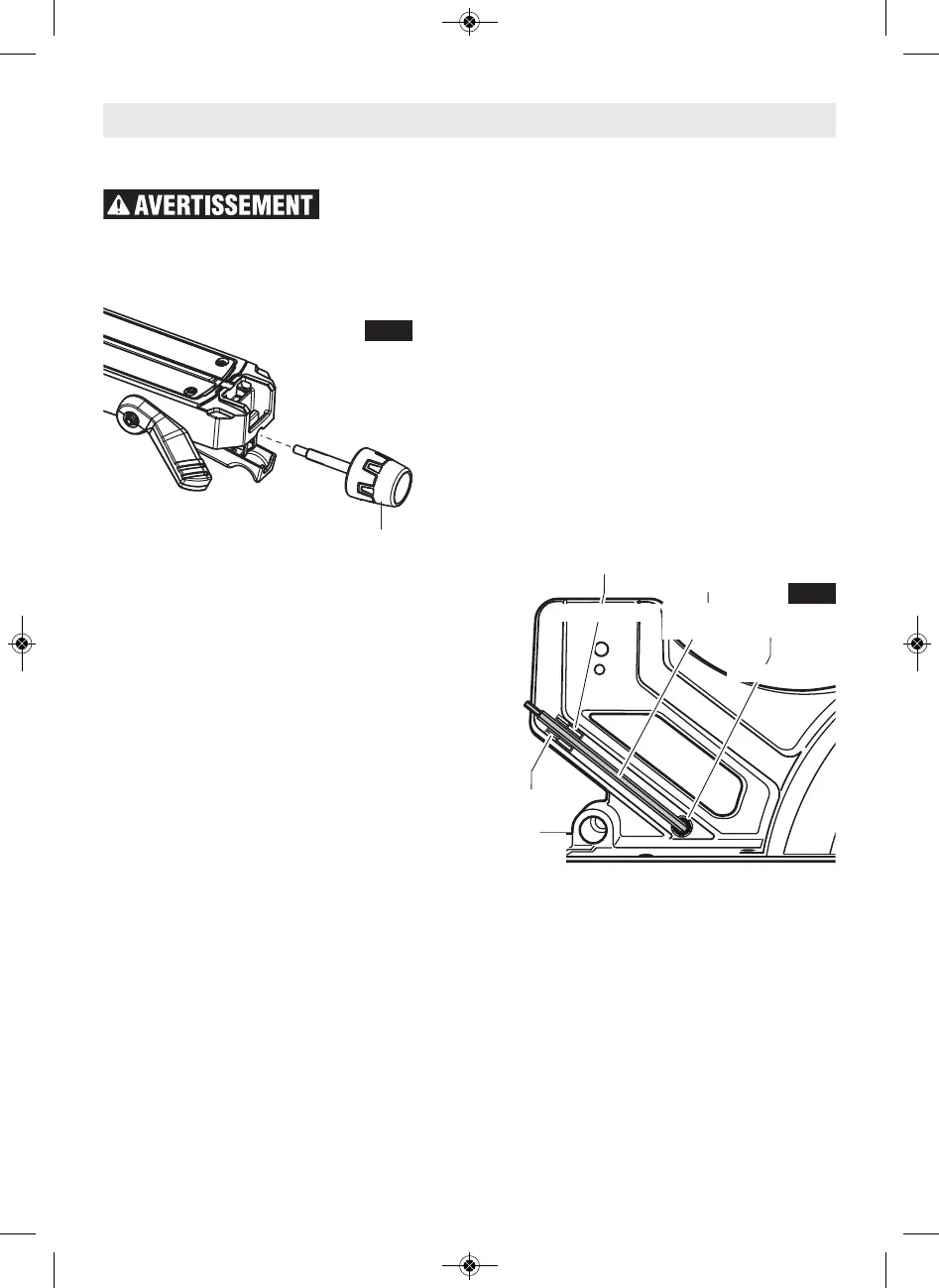

Fixation du bouton de verrouillage d’onglet – Localisez le
bouton de verrouillage d’onglet parmi les pièces détachées.
1. Regardez au-dessous du bras avant de la plaque tournante,
au-dessus du levier de verrouillage, et localisez le trou de
10 mm (voir Figure 1).
2. Insérez la tige longue du bouton de verrouillage d’onglet à
travers ce trou jusqu’à ce qu’elle ne puisse plus avancer.
3. Tournez le bouton dans le sens des aiguilles d’une montre
(environ 10 tours complets) jusqu’à ce qu’il soit serré au
maximum, ou « verrouillé ».
4. Desserrez le bouton d’un demi-tour pour le déverrouiller.
La plaque tournante peut maintenant tourner sur la base.
Utilisation du bouton de verrouillage d’onglet –
1. Desserrez le bouton de verrouillage d’onglet.
2. Tout en tenant le bouton dans la paume de votre main,
étendez votre index ou votre majeur et tirez sur le levier de
détente. Tout en saisissant le bouton, faites tourner la
plaque tournante vers la gauche ou vers la droite jusqu’à
l’angle d’onglet requis, puis relâchez le levier.
3. Serrez le bouton une fois que vous aurez atteint l’angle cor-
rect.
REMARQUE : il est recommandé de serrer le bouton de ver-
rouillage d’onglet avant toute coupe. Il est nécessaire de ser-
rer le bouton avant de couper à n’importe quel angle entre les
engagements de détente ou quand le système de neutralisa-
tion de la détente d’onglet est activé.
Rangement de la clé hexagonale de 6/4 mm – Il existe une
aire de rangement sur la scie pour ranger la clé hexagonale
de 6/4 mm. Insérez le pied court de la clé hexagonale à tra-
vers l’œillet en caoutchouc comme illustré. Placez le pied long
dans le support de l’outil et appuyez pour l’enfoncer dans la
pince de retenue (voir Figure 2).
REMARQUE : la clé hexagonale de 6/4 mm est nécessaire
pour changer la lame et effectuer les réglages de l’outil. Si
vous avez perdu cette clé, vous pouvez utiliser deux clés dif-
férentes à sa place : une clé hexagonale de 4 mm et une clé
hexagonale de 6 mm.
