Desempaquetado y comprobación del contenido
Desempaquetado de la sierra para cortar ingletes –
Cuando saque esta herramienta de los materiales de empa-
quetamiento, meta las manos hasta las ubicaciones de los
dos mangos de transporte laterales y levántela lentamente
hasta que salga del paquete.
Para evitar sufrir pelliz-
camientos graves, no
levante ni mueva nunca esta sierra agarrando algún com-
ponente del sistema de soporte del mecanismo.
Este símbolo está colocado en diversos lugares
de la herramienta para advertir al usuario de las
áreas de puntos de pellizcamiento.of pinch-
point area.

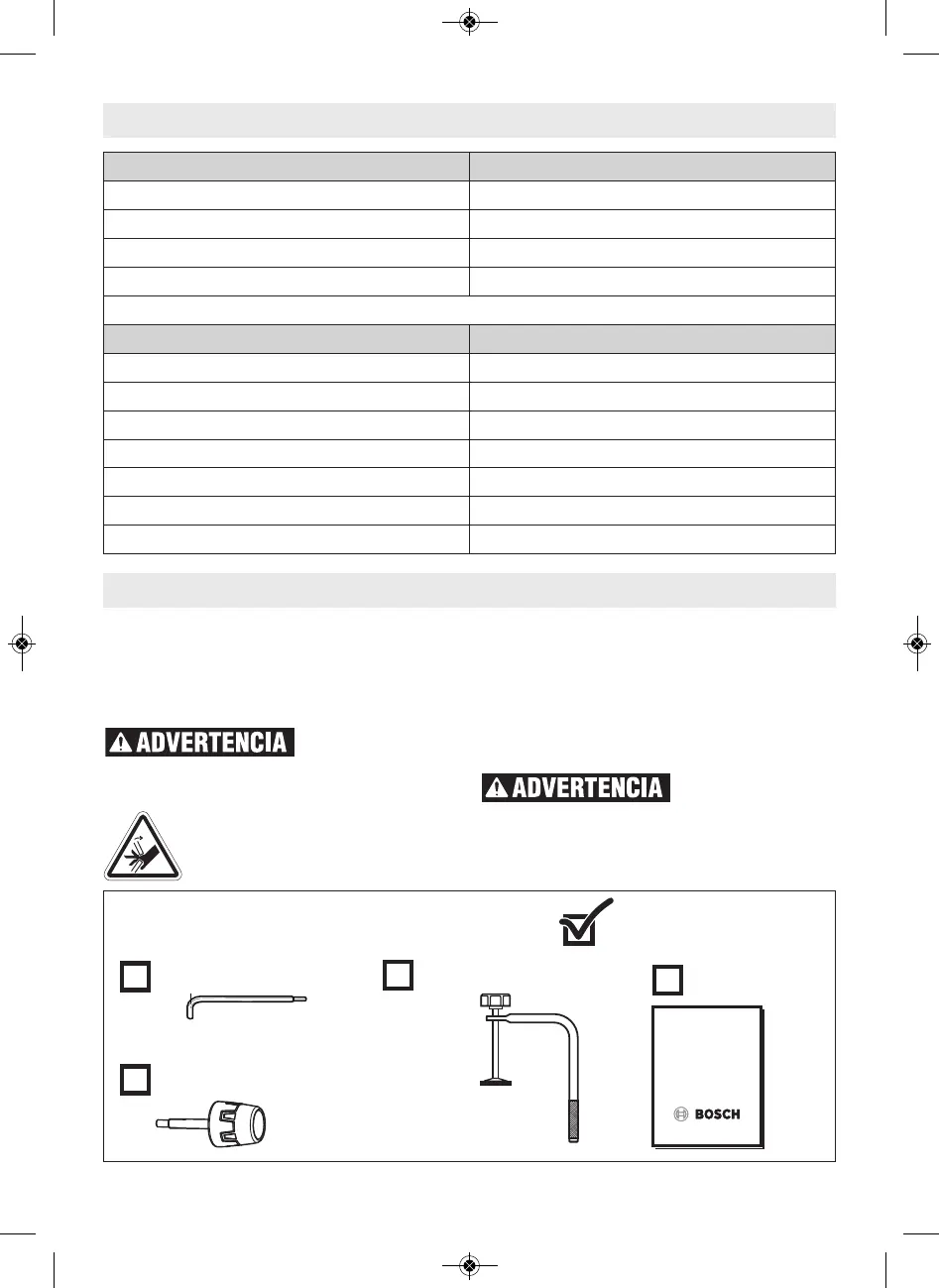

Comprobación del contenido del paquete – Abra la parte de
arriba del paquete y busque las piezas sueltas incluidas. Consulte
el diagrama que aparece más abajo.
Algunas piezas pequeñas, tales como la palanca de fijación de
bisel y el pomo de fijación de inglete, requieren instalación en la
herramienta antes de que ésta esté lista para utilizarse. Consulte
“Instalación de las piezas sueltas” en la página 135.
Para evitar posibles le-
siones, desco necte siem-
pre el enchufe de la fuente de alimentación antes de realizar
cualquier ensamblaje, ajuste o reparación.
Molduras clave / posicionamiento Tamaño máximo
Moldura de base contra el tope-guía* 3-7/8 pulgadas (6-3/4 pulgadas de 0° a 47° a la izquierda)
Moldura de corona de 38° angulada contra el tope-guía* 5-1/4 pulgadas (5-1/2 pulgadas de 0° a 47° a la izquierda)
Moldura de corona de 45° angulada contra el tope-guía* 6 pulgadas
Moldura de corona plana sobre la mesa 11-1/2 pulgadas
* Dentro del intervalo de inglete de 0° a 47° a la izquierda
Inglete / bisel Altura x anchura máximas
0°/ 0° 3-1/2 x 13-1/2 pulgadas
0°/ 0° con espaciador de mesa de 3/4 de pulgada 2-7/8 x 16 pulgadas
45°/ 0° 3-1/2 x 9-1/2 pulgadas
0°/ 45° (izquierda) 2 x 13-1/2 pulgadas
0°/ 45° (derecha) 1-1/2 x 13-1/2 pulgadas
45°/ 45° (izquierda) 2 x 9-1/2 pulgadas
45°/ 45° (derecha) 1-1/2 x 9-1/2 pulgadas
Capacidades de corte
Llave hexagonal de 6/4 mm
Piezas sueltas – Se muestra una de cada
Pomo de fijación de inglete
Abrazadera para la pieza de trabajo
Ponga una marca para cada pieza
